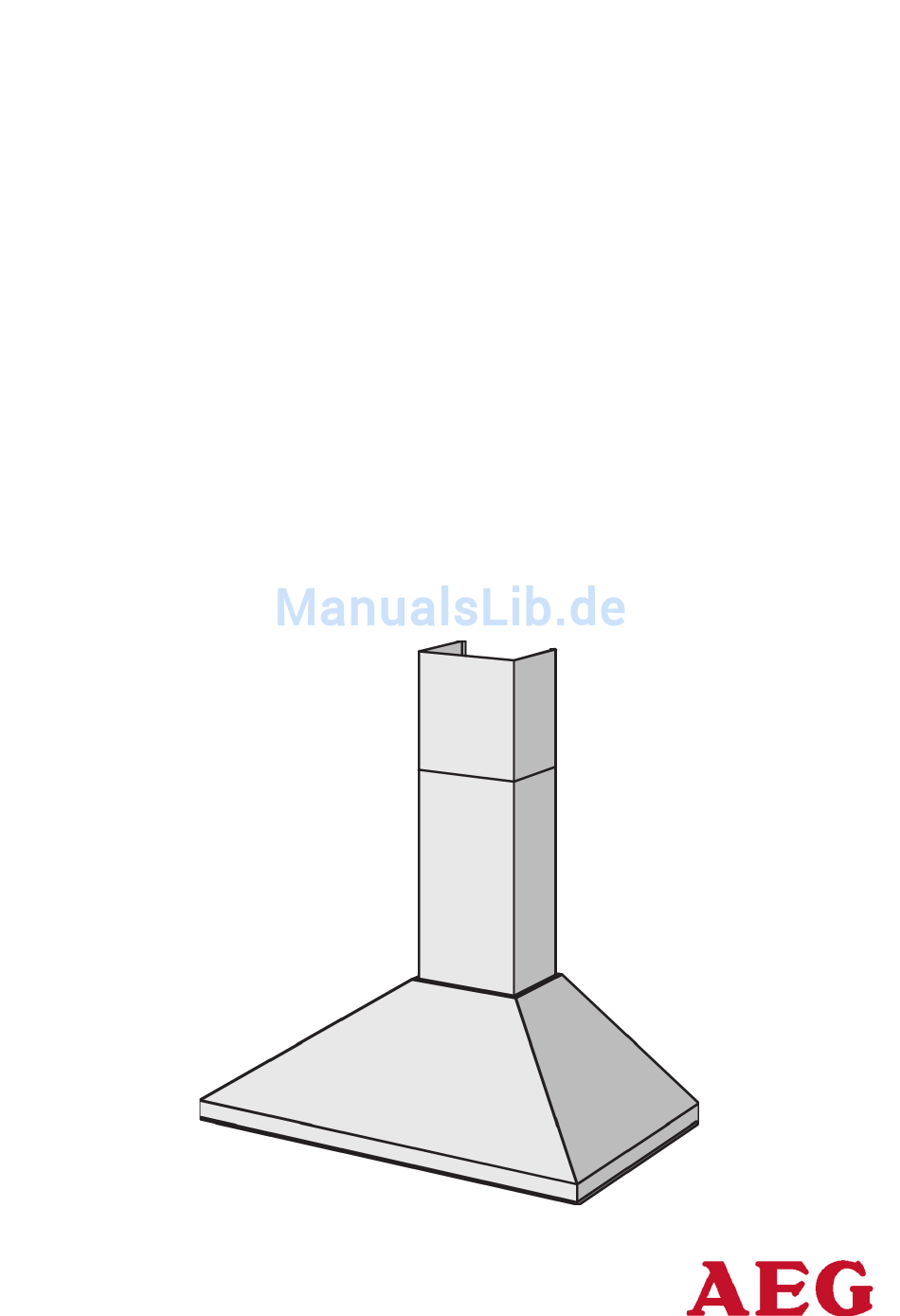

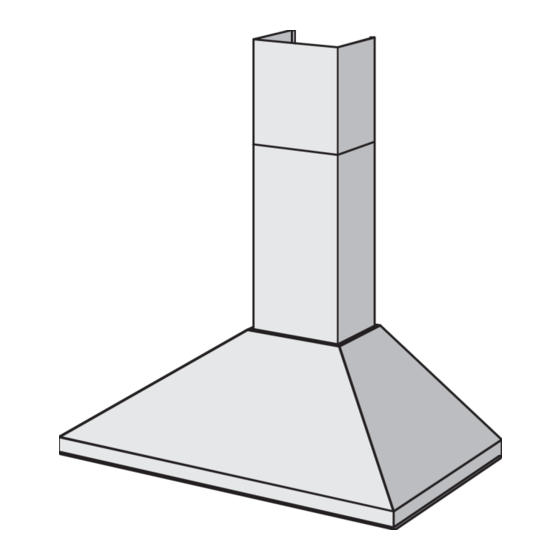

- Seite 1 8060D / 8090D Dunstabzugshaube Afzuigkap Hotte aspirante Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Manuel de montage et d’utilisation PERFEKT IN FORM UND FUNKTION...
-
Seite 2: Entsorgung
Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird: Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr AEG DIRECT • samstags 10.00 bis 14.00 Uhr. INFO SERVICES 0180 - 555 45 Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise für den Benutzer für den Küchenmöbel-Monteur Allgemeines Abluftbetrieb Umluftbetrieb Bedienung der Dunsthaube Wartung und Pflege Öffnen der Metallfettfilter Metallfettfilter Kohlefilter Austausch der Glühlampe Reinigung Sonderzubehör Kundendienst Garantiebedingungen Service Technische Daten Montage Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Installation... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise für den Benutzer • Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden. • Außerdem ist beim Fritieren über einem Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. - Seite 5 • Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 bar) sein. • Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
-
Seite 6: Allgemeines
• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. • Dazu wird der Original-AEG Aktivkohlefilter (siehe Sonderzubehör) benötigt. • Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. Bild 1. -
Seite 7: Bedienung Der Dunsthaube
• Im Umluftbetrieb, Bild 2, wird die Luft zusätzlich durch einzusetzende Kohlefilter geleitet und in den Raum zurückgeführt. Hierfür ist das Oberteil des Teleskopkamins mit Öffnungen für den Luftaustritt in die Küche versehen. In dieses Kaminoberteil ist in diesem Fall die mitgelieferte Luftumlenkweiche, Bild 2A einzubauen, die durch einen geeigneten Luftkanal mit dem Luftaustrittsstutzen des Motors zu verbinden ist. -
Seite 8: Wartung Und Pflege
Wartung und Pflege Bevor irgendwelche Wartungsarbeiten ausgeführt • werden, muß die Dunsthaube vom Stromnetz getrennt werden. Metallfettfilter • Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Die Metallfettfilter sollten alle 4 Wochen herausgenommen und im Geschirrspüler bzw. -
Seite 9: Kohlefilter
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E- Nr.angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden. • Der Kohlefilter kann beim AEG- Kundendienst bestellt werden. Bild 4 Achtung • Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. -
Seite 10: Austausch Der Glühlampe
Austausch der Glühlampe • Dunsthaube vom Stromnetz trennen. • Lichtabdeckung abnehmen, indem die Sicherungsschraube der Lichtabdeckung entfernt wird. Abdeckung kann nun nach unten abnehmen, Bild 5. Nun können die Glühlampen gewechselt werden. Im Austauschfall sind unbedingt Glühlampen desselben Typs zu verwenden. Nach dem Lampenwechsel ist die Lichtabdeckung wieder einzusetzen und die Sicherungsschraube wieder festzuziehen. -
Seite 11: Kundendienst
Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. KUNDENDIENSTSTELLEN Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer 0800 234 73 78 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-... - Seite 12 KUNDENDIENSTSTELLEN Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer 0800 234 73 78 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
- Seite 13 Adresse 87437 Kempten* Brodkorbweg 22 88213 Ravensburg* Henri-Dunant-Straße 6 90429 Nürnberg Muggenhofer Straße 135 91788 Pappenheim* Neudorf 79 92260 Ammerthal* Nikolausstraße 2 93059 Regensburg* Im Gewerbepark B54 94032 Passau* Kühberg 1 95038 Hof* Pinzigweg 49 97078 Würzburg* Versbacher Straße 22a 99096 Erfurt* Arnstädter Straße 28 *) Hier steht Ihnen ein Service-Partner zur Verfügung...
-
Seite 14: Garantiebedingungen
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:... -
Seite 15: Service
SERVICE Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Tele- fonnummern finden Sie im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. -
Seite 16: Technische Daten
Technische Daten Modell 8060 8090 Maße (in mm): Höhe 850 - 1140 850 - 1140 Breite Tiefe Fettfilter Gesamtanschlußwert: 215 W Lüftermotor: 1 x 135 W Beleuchtung: 2 x 40 W Länge des Netzkabels: 150 cm Lüfterleistungen nach IEC 61591 Montage Elektroanschluß... -
Seite 17: Installation
Die Anbringung der Steckdose direkt über der Dunstabzugshaube hat zwei Vorteile: 1. Die Steckdose ist nicht sichtbar. 2. Im Bedarfsfall kann. Anschluß 220-240 V - über festmontierte Zuleitung mit Stecker. (Festanschluß nur durch den zugelassenen Elektro-Installateur.) Installation Zur Montage des Geräts sind die Fettfilter herauszunehmen Bild 3. Diese werden hierzu am entsprechenden Griff leicht nach hinten gedrückt und nach unten aus der Federhalterung gezogen. - Seite 18 Montage des Kamins : Es wird empfohlen, den elektrischen Anschluß für das Gerät im Bereich hinter der Kaminverkleidung vorzusehen. Im Fall einer Abluftversion ist zudem eine geeignete Abluftführung vorzusehen. Abluftrohre mit folgenden Eigenschaften zu verwenden: – möglichst kurzgehaltene Länge – die geringste Anzahl von Kurven (Maximalwinkel der Kurve= 90 Grad).
- Seite 19 Umluftversion : - Beigepackte Umluftweiche im Kaminoberteil festschrauben Bild 10. - Den aus Sonderzubehör erhältlichen Abluftkanal auf Stutzen der Umluftweiche befestigen. - Beide Kaminteile lose ineinanderstecken; noch nicht festschrauben. - Kaminteile von vorn auf das Gerät schieben. - Oberes (Teleskop-)Kaminteil an der bereits montierten Kaminbefestigung festschrauben Bild 9B.
- Seite 20 04306635/5...
