Angaben zum Zubehör
1.1.4

HW 2 G/G-2

Das detaillierte Anlagenschema zur Montage der
hydraulischen Komponenten und der zugehörigen
Steuerelemente entnehmen Sie bitte den Planungsun-
terlagen oder der Ausschreibung.
AF
BM1
230V AC

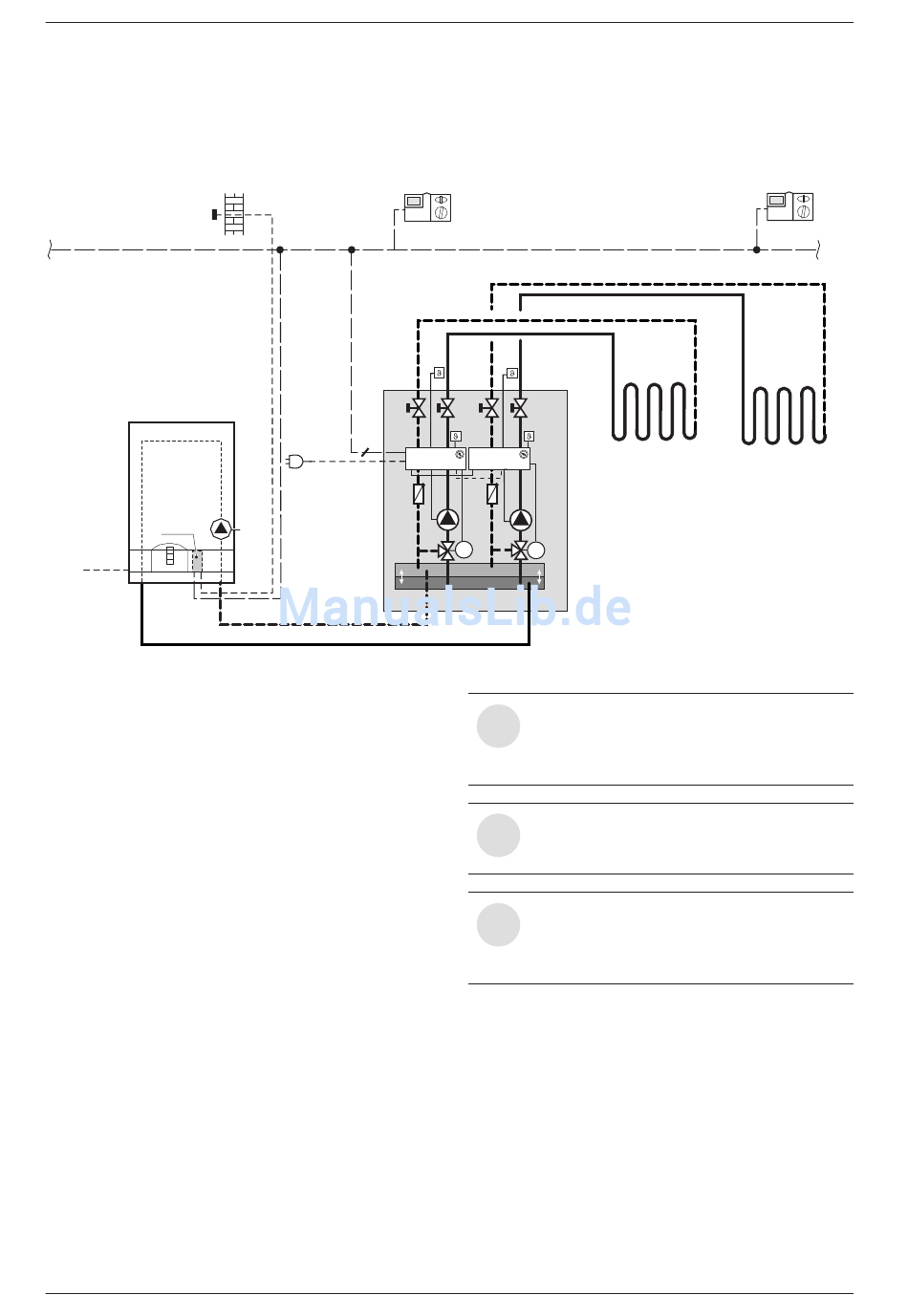

Bild 3 Verwendungsbeispiel HW 2 G/G-2
AF Außentemperaturfühler
BM1 Busmodul
HK gemischter Heizkreis
1
HK gemischter Heizkreis
2
HMM Heizungsmischermodul
HW Hydraulische Weiche
KP Heizungspumpe
M Mischerstellmotor
1
M Mischerstellmotor
2
MF Vorlauftemperaturfühler
1
MF Vorlauftemperaturfühler
2
P Pumpe
1
P Pumpe
2
TA 270/TA 300 Witterungsgeführter Regler
TB 1 Temperaturwächter
TF 20 Fernbedienung
6
TA 270/TA 300
Bus
4
230V AC
KP
TB 1
TB 1
MF
MF 2
1
HMM HMM
P 1 P 2
M 1
M
M M 2
HW
Der TB 1 muss am Vorlaufrohr des zuge-
i
hörigen gemischten Heizkreises max.
1 m entfernt vom Zubehör angebracht
werden (Kabellänge TB 1 = 1m).
Die Vorlaufanschlüsse sind rot gekenn-
i
zeichnet (roter Punkt und rote Thermome-
ter).
Bei Anschluss an ein Heizgerät ohne inte-
i
grierte Heizungspumpe muss bauseits
eine Pumpe zwischen Heizgerät und hy-
draulischer Weiche eingebaut werden.
TF 20
HK
HK
1
2
6 720 612 406-03.1O
6 720 612 406 DE/AT/CH (2005/11)
