HW 2 U/G-2

Das detaillierte Anlagenschema zur Montage der
hydraulischen Komponenten und der zugehörigen
Steuerelemente entnehmen Sie bitte den Planungsun-
terlagen oder der Ausschreibung.
AF
BM1
230V AC

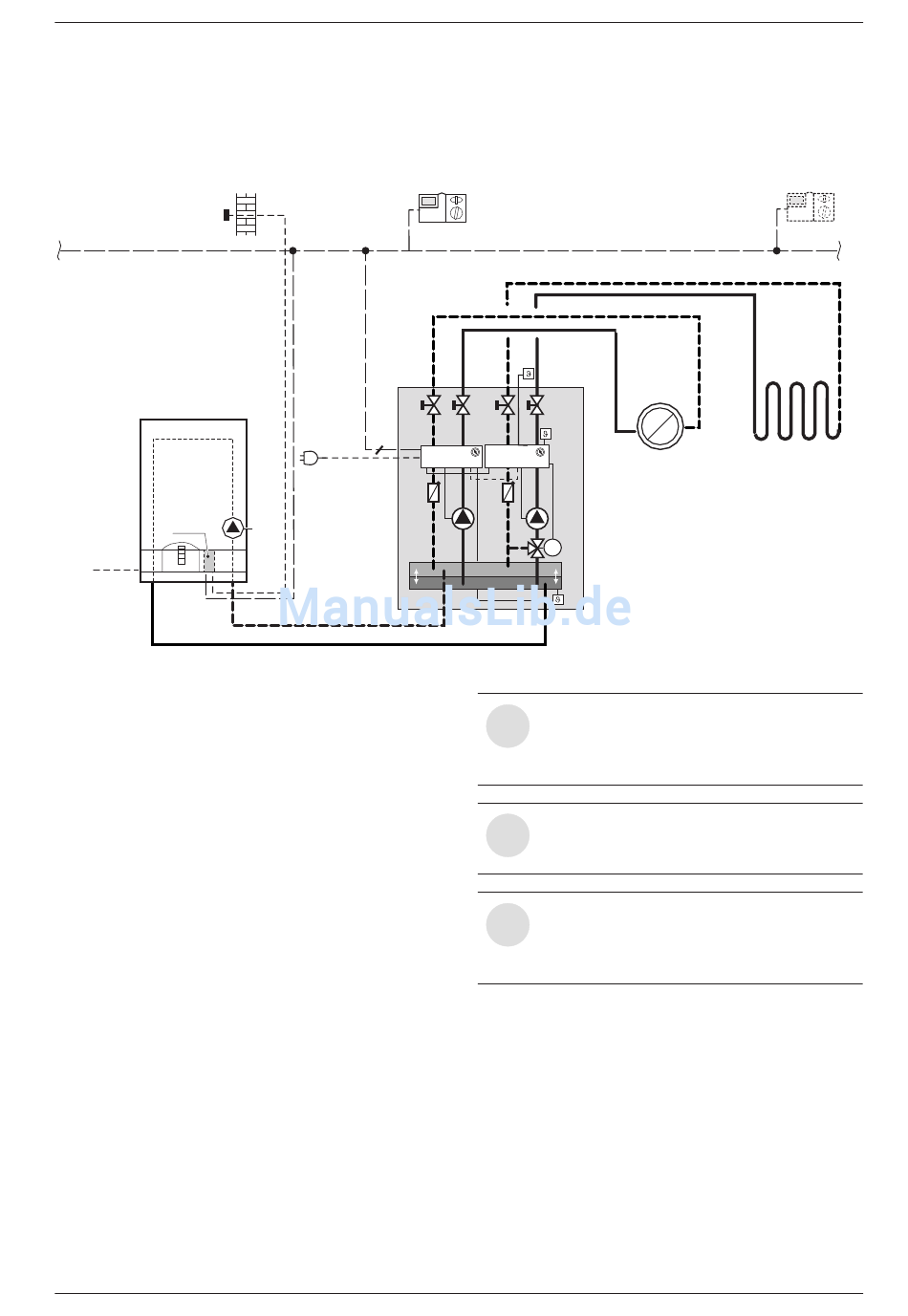

Bild 2 Verwendungsbeispiel HW 2 U/G-2
AF Außentemperaturfühler
BM1 Busmodul
HK ungemischter Heizkreis
0
HK gemischter Heizkreis
1
HMM Heizungsmischermodul
HSM Heizungsschaltmodul
HW Hydraulische Weiche
KP Heizungspumpe
M Mischerstellmotor
1
MF Vorlauftemperaturfühler gemischter Heizkreis
1
P Pumpe ungemischter Heizkreis
0
P Pumpe gemischter Heizkreis
1
TA 270/TA 300 Witterungsgeführter Regler
TB 1 Temperaturwächter gemischter Heizkreis
TF 20 Fernbedienung
VF gemeinsamer Vorlauftemperaturfühler
1) optional
6 720 612 406 DE/AT/CH (2005/11)
TA 270/TA 300
Bus
4
230V AC
KP
1)
TB 1
MF
1
HSM HMM
P 0 P 1
M M 1
HW
VF
Der TB 1 muss am Vorlaufrohr des zuge-
i
hörigen gemischten Heizkreises max.
1 m entfernt vom Zubehör angebracht
werden (Kabellänge TB 1 = 1m).
Die Vorlaufanschlüsse sind rot gekenn-
i
zeichnet (roter Punkt und rote Thermome-
ter).
Bei Anschluss an ein Heizgerät ohne inte-
i
grierte Heizungspumpe muss bauseits
eine Pumpe zwischen Heizgerät und hy-
draulischer Weiche eingebaut werden.
Angaben zum Zubehör
TF 20
HK
1
HK
0
6 720 612 406-02.1O
