Angaben zum Zubehör
1.1.2

HW 2 U/U-2

Das detaillierte Anlagenschema zur Montage der
hydraulischen Komponenten und der zugehörigen
Steuerelemente entnehmen Sie bitte den Planungsun-
terlagen oder der Ausschreibung.
AF
BM1
230V AC

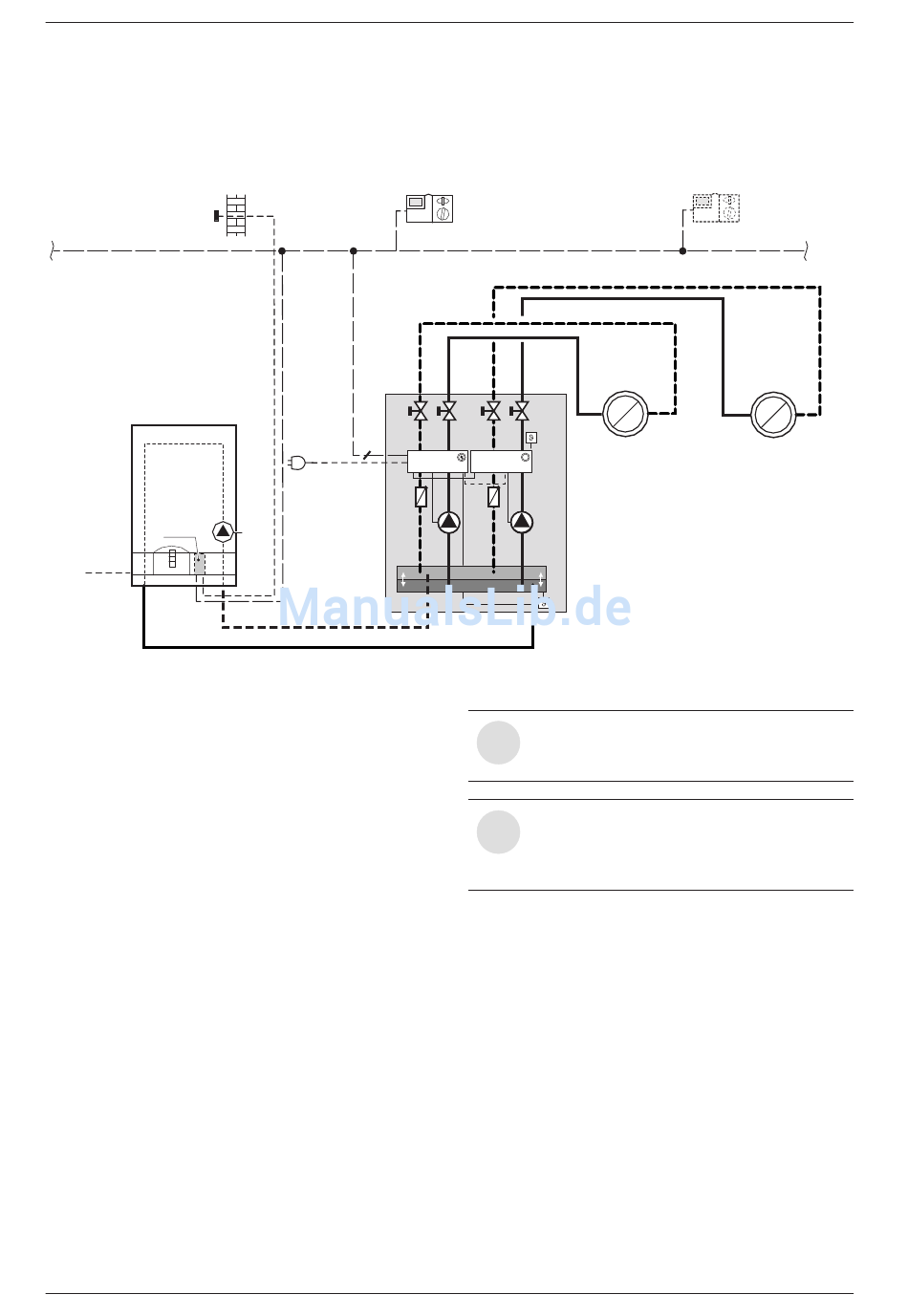

Bild 1 Verwendungsbeispiel HW 2 U/U-2
AF Außentemperaturfühler
BM1 Busmodul
HK ungemischter Heizkreis
0
HK ungemischter Heizkreis
1
HMM Heizungsmischermodul
HSM Heizungsschaltmodul
HW Hydraulische Weiche
KP Heizungspumpe
MF Vorlauftemperaturfühler
1
P Pumpe
0
P Pumpe
1
TA 270/TA 300 Witterungsgeführter Regler
TF 20 Fernbedienung
VF gemeinsamer Vorlauftemperaturfühler
1) optional
4
TA 270/TA 300
Bus
4
230V AC
KP
1)
MF 1
HSM HMM
P 0 P 1
HW
VF
Die Vorlaufanschlüsse sind rot gekenn-
i
zeichnet (roter Punkt und rote Thermome-
ter).
Bei Anschluss an ein Heizgerät ohne inte-
i
grierte Heizungspumpe muss bauseits
eine Pumpe zwischen Heizgerät und hy-
draulischer Weiche eingebaut werden.
1)
TF 20
HK
HK
0 1
6 720 612 406-01.1O
