Komparatives Messen und Kalibrieren
Das Videoendoskop V6 bietet die Möglichkeit einer
Punkt-zu-Punkt- Messung in der Bildebene. Dieses
Feature kann im Live-Modus eingesetzt werden.
Drücken Sie MENU auf dem Bedienfeld. Wählen Sie
den Menüpunkt Dimension, anschließend Maß und
bestätigen Sie jeweils mit OK (im Display erscheinen
2 Kreuze).
Vor dem komperativen Messen muss das Kalibrieren
durchgeführt werden: Halten Sie den Sondenkopf
in einem von Ihnen festgelegten Arbeitsabstand
zu einem Objekt bekannter Größe (z.B.: Maßstab).

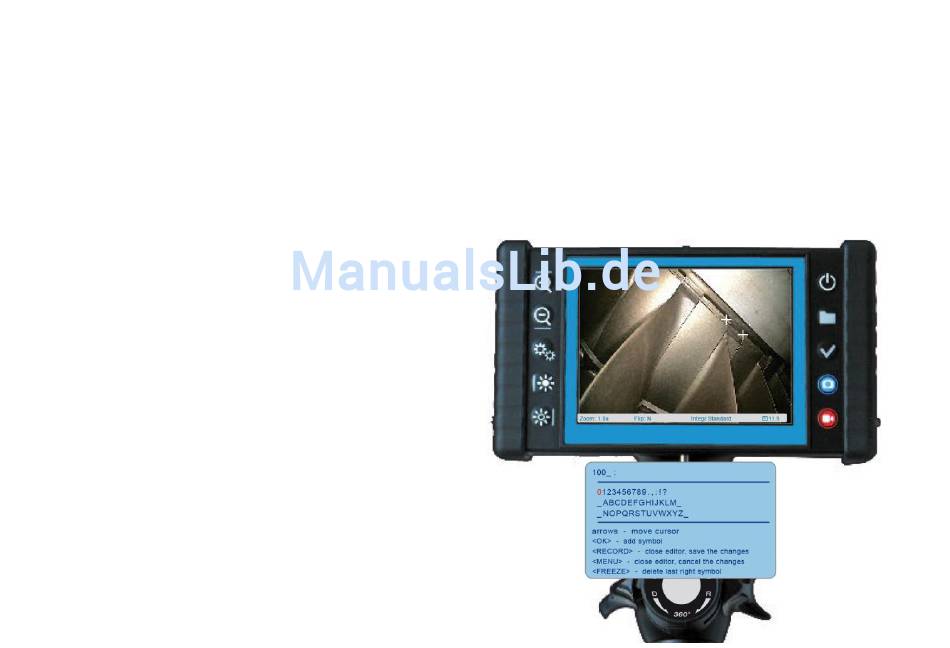

Bewegen Sie das aktive Kreuz (weiß dargestellt) an
die erste Seite der Geometrie. Drücken Sie OK, um
zwischen den Kreuzen zu wechseln und führen Sie
mit Hilfe der Navigationstasten das zweite Kreuz
zum Ende der Geometrie. Wenn beide Kreuze an der
gewünschten Position sind, drücken Sie 2 mal MENU,
wählen Sie Dimension, anschließend Kalibrierung
und bestätigen Sie mit OK. Geben Sie bitte als Wert
vor dem ":" die Maßzahl ein und geben Sie nach
dem ":" die entsprechende Maßeinheit (z.B.: mm)
ein. Zum Speichern und Beenden des Kalibrierens
drücken Sie RECORD. Zum Beenden ohne zu
speichern drücken Sie MENU. Nach Drücken von
27
RECORD erscheint die eingepflegte Maßeinheit im
Display und Sie befinden im Live-Modus mit sichtbaren
Kreuzen. Jetzt können Sie speichern wie gewohnt
(siehe Seite 24 - 26). Ihr Messwert erscheint im
abgespeicherten Einzelbild oder in der Video-
aufnahme.
