Inspektion beginnen

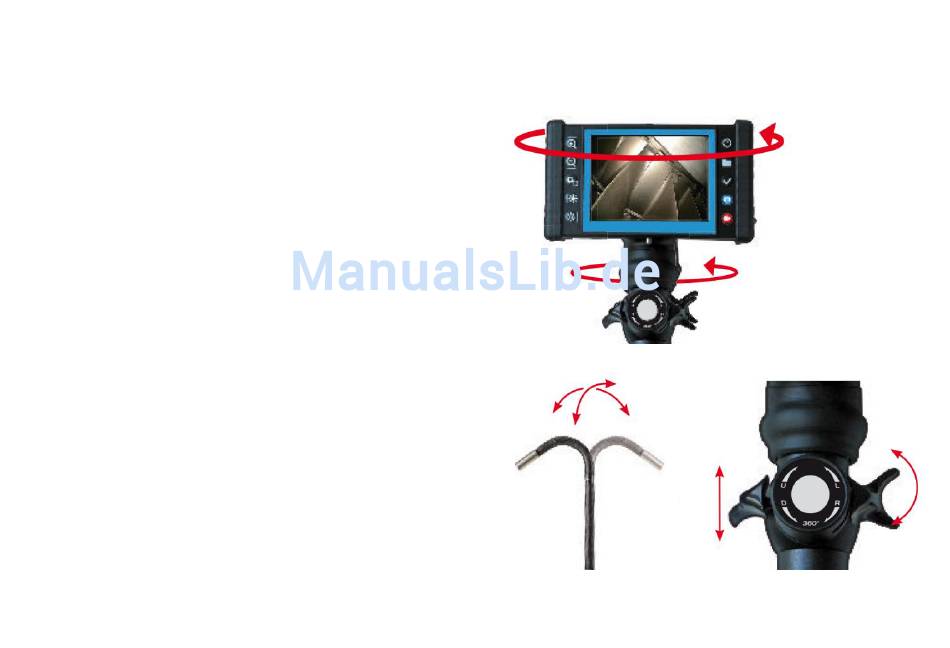

Drehen der Anzeigeeinheit
Durch Anheben des Klemmrings unter der Gummi-
verkleidung wird die Arretierung der Anzeigeeinheit
gelöst. Die Anzeigeeinheit kann nun gedreht werden.
Steuerung der Abwinklung des Endoskops
Die Abwinkelungseinheit kann mit Hilfe der Joysticks
in zwei Ebenen (siehe Abb. rechts) bewegt werden.
Lässt man die Hebel in der Bewegung los, wird die
Abwinkelungseinheit in der entsprechenden Position
arretiert.
D
R
In der Abbildung sind die Joysticks in der „neutralen"
Ausgangsposition dargestellt. In dieser Position ist die
Abwinkelungseinheit gerade.
19
