Millenium IR-201 Aufbauanleitung Seite 9

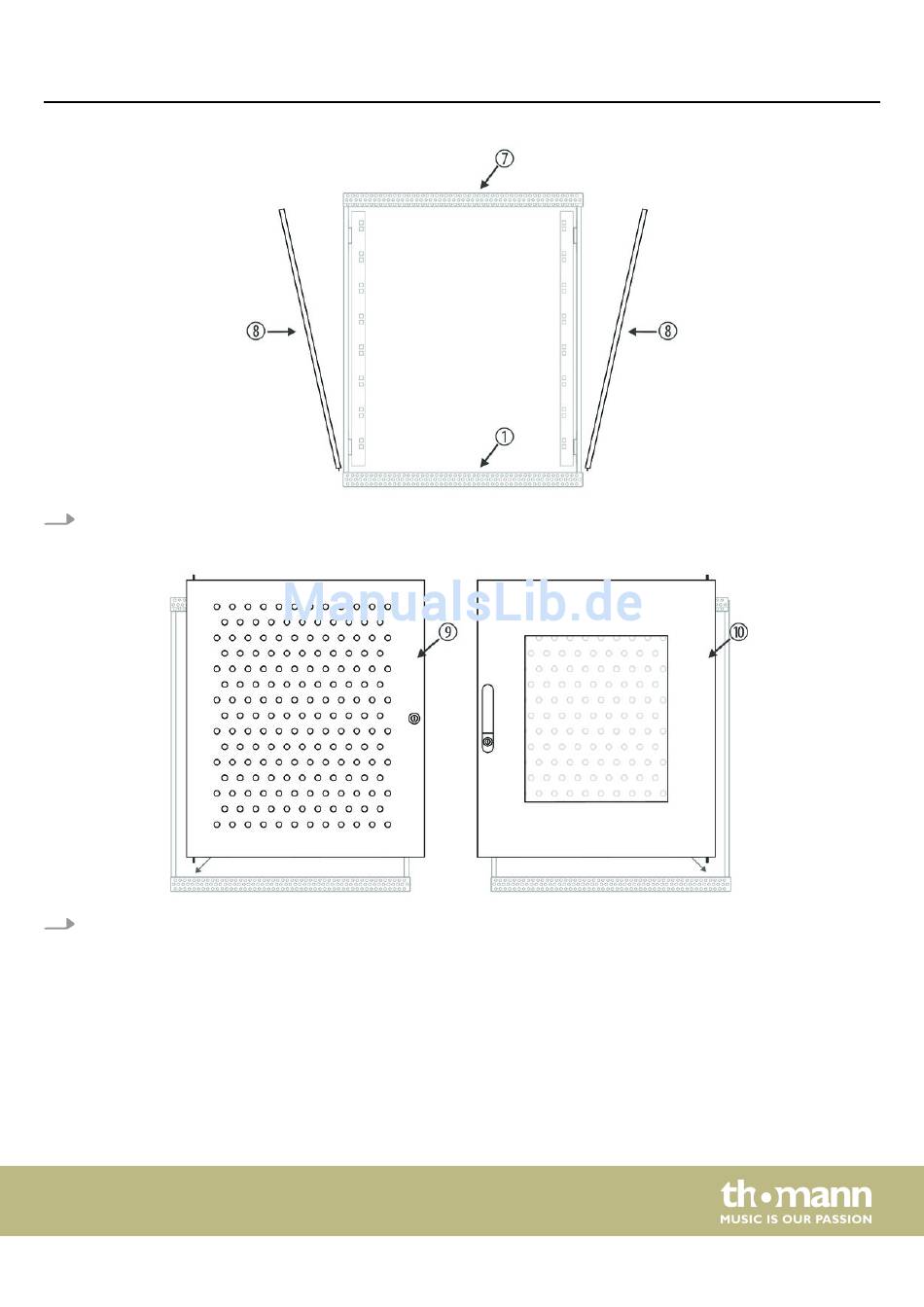

6. Setzen Sie dann die beiden Seitenwände (8) ein. Achten Sie darauf, dass die beiden Fixierstifte am unteren Rand jeder Sei‐
tenwand in der Bodenplatte korrekt einrasten. Kippen Sie das Seitenteil nach oben und rasten Sie beidseitig den Verriege‐
lungsmechanismus ein.
7. Montieren Sie die Rückwand (9) und die Rack-Tür (10).
Setzen Sie hierzu den unteren Scharnierstift der Rückwand in die hierfür vorgesehen Bohrung der Bodenplatte. Ziehen Sie
den oberen gefederten Scharnierstift zurück und positionieren Sie die Rückwand so, dass der Stift in die hierfür vorgese‐
hene Bohrung der Deckplatte einrasten kann. Lassen Sie den Scharnierstift einrasten und prüfen Sie den korrekten Sitz der
Rückwand.
Setzen Sie analog den unteren Scharnierstift der Rack-Tür in die hierfür vorgesehen Bohrung der Bodenplatte. Ziehen Sie
den oberen gefederten Scharnierstift zurück und positionieren Sie die Racktür so, dass der Stift in die hierfür vorgesehene
Bohrung der Deckplatte einrasten kann. Lassen Sie den Scharnierstift einrasten und prüfen Sie den korrekten Sitz der
Racktür.
Montieren Sie anschließend die mitgelieferten Schlösser.
IR-2012, IR-2022
Montage
9
