Millenium IR-201 Aufbauanleitung Seite 7

Montageschritte

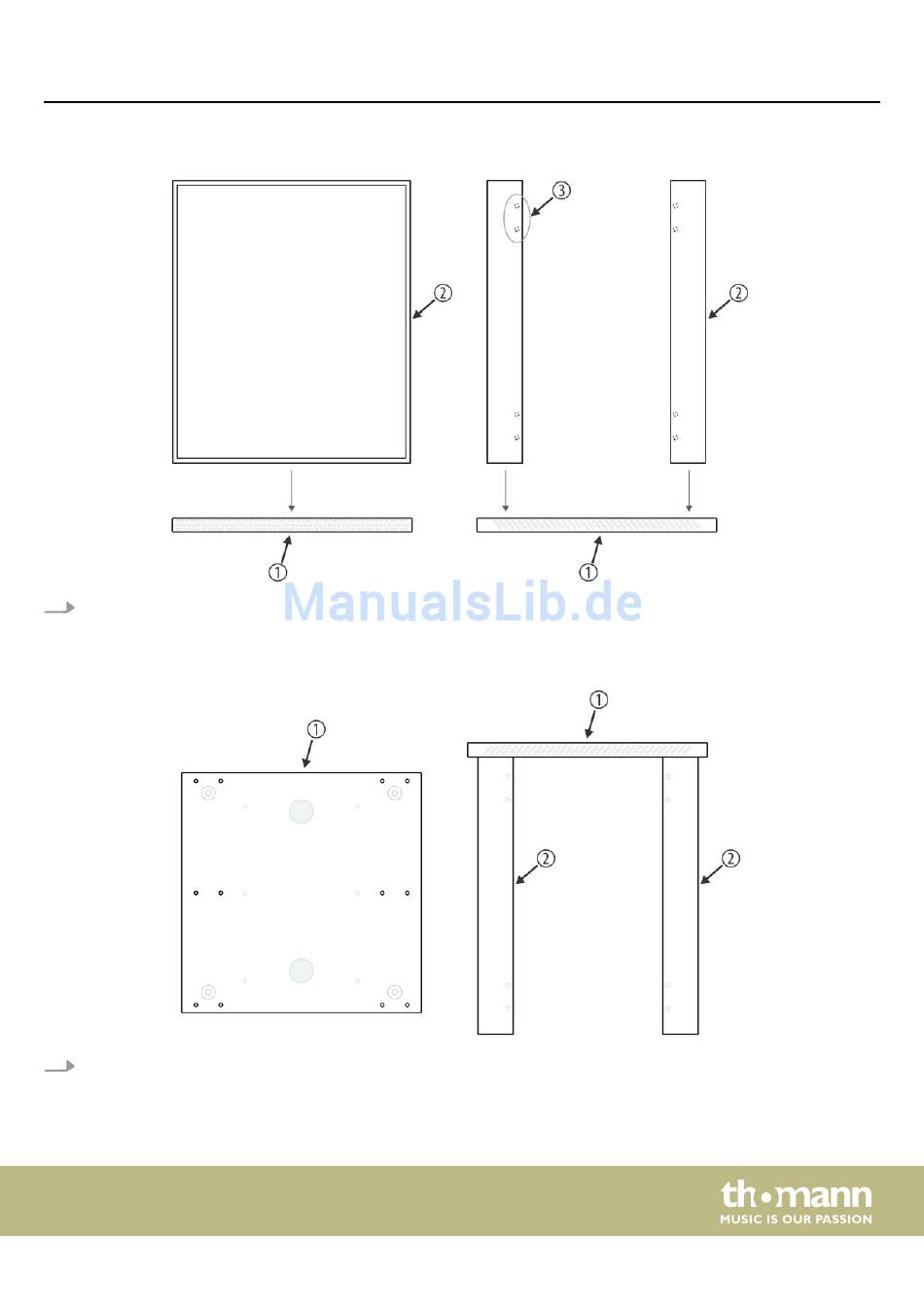

1.
Setzen Sie die beiden Stützelemente (2) wie abgebildet in die Bodenplatte (1). Konstruktionsbedingt werden die beiden
Bauteile leicht fixiert und können nicht verdreht eingesetzt werden.
Achten Sie jedoch darauf, dass die eingelassenen Messinghülsen (3) zum späteren Verschrauben der Verstrebung im mon‐
tierten Zustand wie abgebildet innen liegen.
2. Drehen Sie die Montageeinheit so, dass Sie die beiden Stützelemente mit jeweils sechs Kreuzschlitzschrauben M6 × 15 in
der Bodenplatte verschrauben können.
IR-2012, IR-2022
Montage
7
