Millenium IR-201 Aufbauanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Millenium IR-201

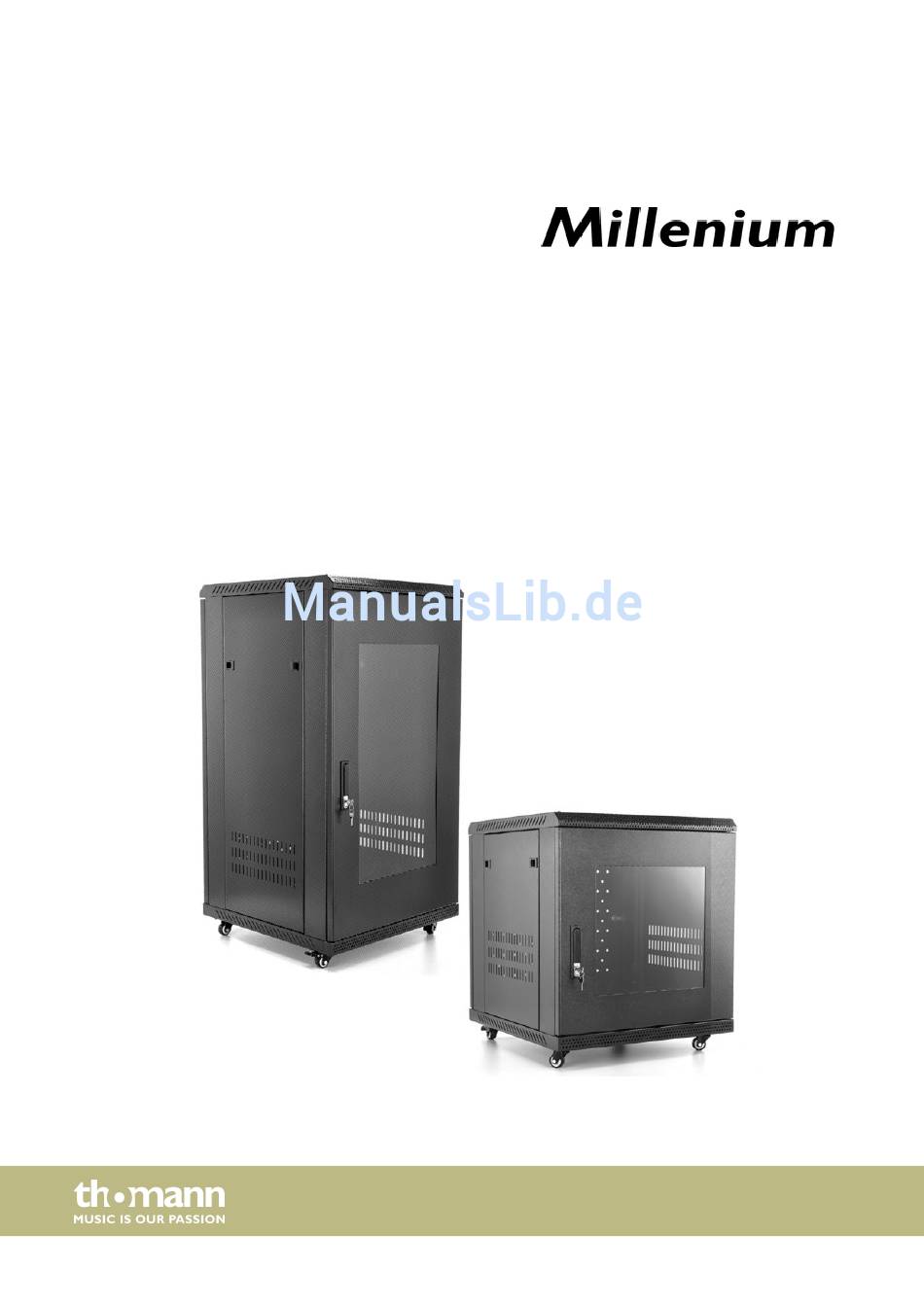

- Seite 1 IR-2012, IR-2022 studiorack aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.02.2017, ID: 351450, 351499...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Montage............................................... 6 Technische Daten.......................................... 11 Umweltschutz..........................................12 IR-2012, IR-2022... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt spielen. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Racks die Vollständigkeit der Lieferung anhand der folgenden Liste. 19-Zoll-Studiorack Millenium IR-2012, 19-Zoll-Studiorack Millenium IR-2022 1 × Bodenplatte, Stahlblech mit Lüftungsgitter und Kabeldurchführungen 1 × Deckplatte, Stahlblech mit Lüftungsgitter 1 × Lüfterboden, Stahlblech mit Lüftungsgitter 2 ×... -
Seite 6: Montage
Montage Montage Übersicht Die folgende Abbildung bietet eine Übersicht über die Positionierung der einzelnen Bauteile. Zusätzlich zum mitgelieferten Sechskantschlüssel benötigen Sie für die Montage einen passenden Kreuzschlitzschraubendreher, einen Gabelschlüssel SW 10, einen Gabelschlüssel SW 17 sowie eine weiche Unterlage. studiorack... - Seite 7 Montage Montageschritte Setzen Sie die beiden Stützelemente (2) wie abgebildet in die Bodenplatte (1). Konstruktionsbedingt werden die beiden Bauteile leicht fixiert und können nicht verdreht eingesetzt werden. Achten Sie jedoch darauf, dass die eingelassenen Messinghülsen (3) zum späteren Verschrauben der Verstrebung im mon‐ tierten Zustand wie abgebildet innen liegen.
- Seite 8 Montage Legen Sie die zuvor verschraubte Einheit mit der Bodenplatte nach unten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden. Verschrauben Sie dann die vier Querstreben (4) mit jeweils vier Kreuzschlitzschrauben M6 × 15 an den beiden Stützele‐ menten.
- Seite 9 Montage Setzen Sie dann die beiden Seitenwände (8) ein. Achten Sie darauf, dass die beiden Fixierstifte am unteren Rand jeder Sei‐ tenwand in der Bodenplatte korrekt einrasten. Kippen Sie das Seitenteil nach oben und rasten Sie beidseitig den Verriege‐ lungsmechanismus ein. Montieren Sie die Rückwand (9) und die Rack-Tür (10).
- Seite 10 Montage Legen Sie das Rack mit der Deckplatte nach unten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unter‐ lage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden. Montieren Sie abschließend die vier Rollen (11) an die Bodenplatte. In der Bodenplatte befinden sich zwei Kabeldurchführungen.
-
Seite 11: Technische Daten
Technische Daten Technische Daten 19-Zoll-Studiorack IR-2012 (Artikelnr. 351450) Bauart Massive Stahlblechkonstruktion mit verschließbarer Tür und Rückplatte Artikelnummer 351450 Einbaubreite 19 Zoll Höheneinheiten Einbautiefe max. 495 mm Belastbarkeit max. 50 kg Abmessungen (B × H × T) 600 mm × 694 mm × 600 mm Gewicht 36,10 kg 19-Zoll-Studiorack IR-2022 (Artikelnr. -
Seite 12: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 13 Notizen IR-2012, IR-2022...
- Seite 14 Notizen studiorack...
- Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
