Millenium IR-201 Aufbauanleitung Seite 8

Montage

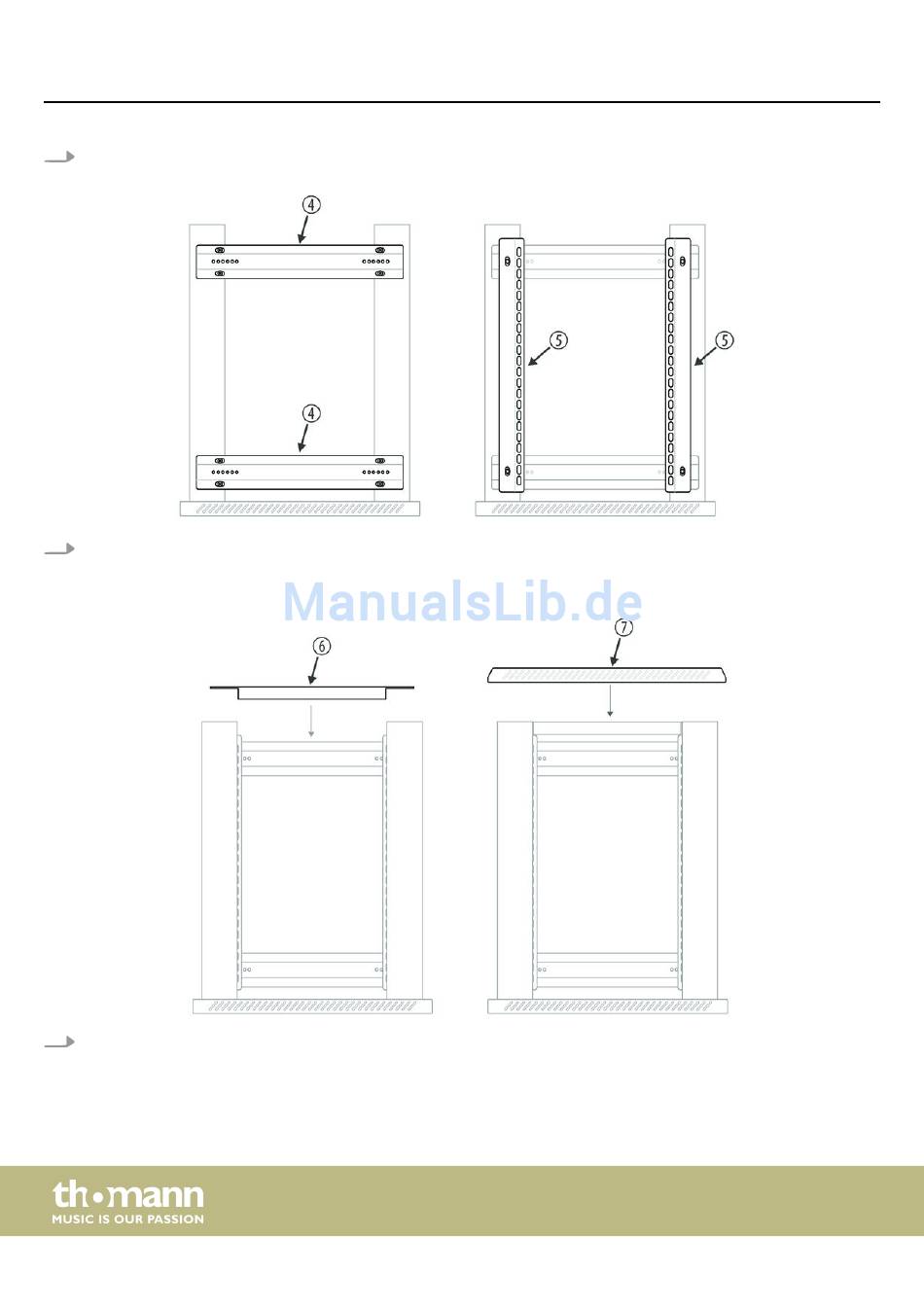

3. Legen Sie die zuvor verschraubte Einheit mit der Bodenplatte nach unten auf einer geeigneten Montagefläche ab.
Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden.
4. Verschrauben Sie dann die vier Querstreben (4) mit jeweils vier Kreuzschlitzschrauben M6 × 15 an den beiden Stützele‐
menten. Verschrauben Sie anschließend die vier Rack-Schienen (5) mit jeweils zwei Zylinderkopfschrauben M6 × 20 und
selbstsichernden Muttern an den beiden Querstreben. Achten Sie darauf, dass der Falz der montierten Rack-Schienen wie
abgebildet nach innen zeigt!
5. Setzen Sie den Lüfterboden (6) zwischen die beiden Stützelemente. Bei Bedarf können Sie in diesen Boden zusätzliche
Lüfter zur Kühlung der Geräte im Rack einbauen. Der Lüfterboden selbst wird nur eingelegt, nicht verschraubt! Setzen Sie
die Deckplatte (7) des Gehäuses auf die montierte Einheit und verschrauben Sie die Deckplatte mit vier Linsenkopf‐
schrauben M8 × 20 an den beiden Stützelementen.
8
studiorack
