DFM 1988

3.2 Elektrischer Anschluss

ACHTUNG!
Vor dem Öffnen des Gehäuses, das Gerät unbedingt spannungsfrei
schalten.

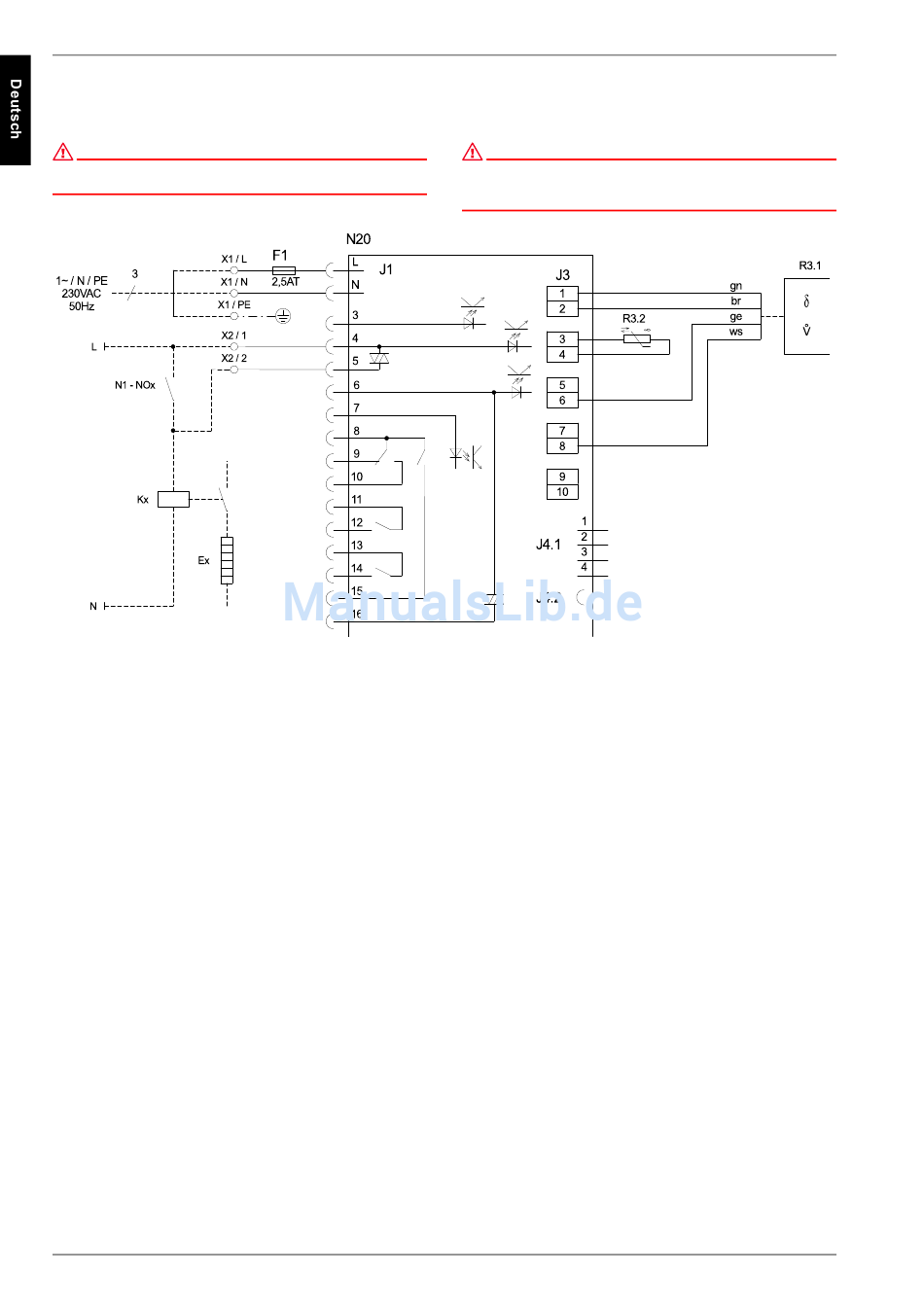

Abb. 3.4: Schaltplan mit Ansteuerung einer elektrischen Zusatzheizung
Legende:
Ex* Elektroheizung
F1 Steuersicherung (230 V / 2,5 AT)
J1 Stecker von N20
J3 Klemmleiste von N20
J4.1 -
J4.2 Stecker von N20
Kx* Schütz Ex
N1* Wärmepumpenmanager
N20 Steuerplatine
R3.1 Durchflusssensor VFS 5-100
R3.2 Warmwasseraustrittsfühler
X1 Klemmleiste 230 V / Einspeisung
X2 Klemmleiste: Anforderung E9
* bauseits beizustellen
----- bauseits nach Bedarf anzuschließen
DE-6
ACHTUNG!
Der VFS-Durchflusssensor muss seitenrichtig eingebaut werden. Dies ist
dann der Fall, wenn sich der Kabelaustritt des Sensors auf der Seite des
Strömungsaustritts des Messrohrs befindet.
