Inhaltszusammenfassung für JUNO JIK 940 E
- Seite 1 Gebrauchs- und Montageanweisung JIK 940 E Induktions-Glaskeramik-Kochfeld...
-
Seite 2: Folgende Symbole Werden Im Text Verwendet
Sehr geehrte Kundin, sehr geehrter Kunde Lesen Sie bitte diese Gebrauchsanweisung sorg- fältig durch. Beachten Sie vor allem den Abschnitt „Sicherheits- hinweise“ auf den ersten Seiten. Bewahren Sie bit- te diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie diese an eventuelle Nachbesitzer des Gerätes weiter. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Gebrauchsanweisung ........4 Tipps zum Gebrauch des Kochfeldes ..22 Kochgeschirr für Induktions-Kochzonen ..22 Sicherheitshinweise ........4 Energiesparen ..........23 Bestimmungsgemäße Verwendung ....4 Kochen mit und ohne Ankochautomatik ..24 Gerät betreiben ..........4 Reinigung und Pflege ........ 27 Gerät benutzen .......... -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheitshinweise Die Sicherheit dieses Gerätes entspricht den Gerät benutzen anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir An den Kochzonen besteht bei unachtsamen uns jedoch als Hersteller veranlasst, Sie mit den Hantieren Verbrennungsgefahr. nachfolgenden Sicherheitshinweisen vertraut zu Kleinkinder grundsätzlich vom Gerät fernhalten. -
Seite 5: Induktions-Kochzonen Benutzen
Induktions-Kochzonen benutzen Schäden am Gerät vermeiden Wissenschaftliche Untersuchungen haben erge- Das Kochfeld nicht als Arbeits- oder Abstellflä- ben, dass eine Beeinflussung oder Gefährdung che verwenden. von Patienten mit implantierten Herzschrittma- Die Kochzonen nicht mit leerem oder ohne Koch- chern durch unsere Induktions-Kochzonen nor- geschirr betreiben. -
Seite 6: Umweltbewußt Handeln
umweltbewußt handeln Alle verwendeten Materialien können unein- geschränkt wiederverwertet werden. Die verwendeten Materialien dürfen nicht im Haus- müll entsorgt werden. Die nationalen und regionalen Vorschriften für die sach- und ordnungsgemäße Rückführung der Ver- packungsmaterialien und des Gerätes in den Wertstoffkreislauf sind einzuhalten. Verpackungsmaterial entsorgen Die Kunststoffe sind folgendermaßen gekenn- zeichnet:... -
Seite 7: Gerätebeschreibung

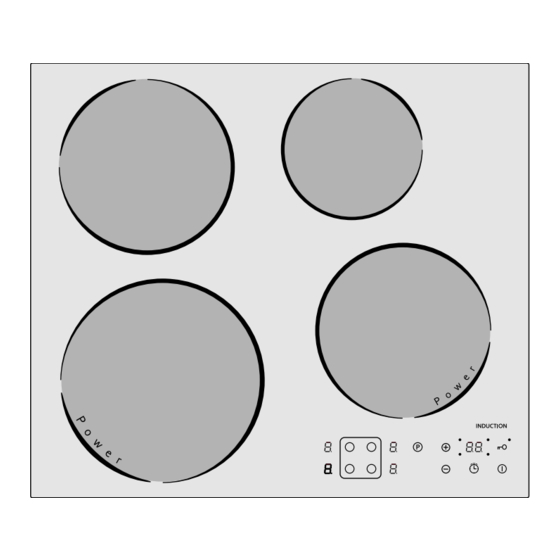

Gerätebeschreibung Das Glaskeramik-Kochfeld... -
Seite 8: Die Bestandteile Ihres Gerätes
Die Bestandteile Ihres Gerätes Die Bestandteile des Kochfeldes Glaskeramik-Kochfläche: Das Gerät verfügt über eine Glaskeramik-Kochfläche mit vier Induktions-Kochzonen. Die Kochfläche ist porenfrei und außerdem un- empfindlich gegen schnelle Temperaturschwan- kungen. Töpfe können daher von einer heißen auf eine kalte Zone gestellt werden. Die glatte Oberfläche lässt sich leicht reinigen. - Seite 9 Die Bestandteile des Bedienfeldes Sensorfelder: Die Bedienung Ihres Gerätes er- Anzeigen: Digitale Anzeigen bzw. Kontrolllam- folgt über Touch-Control-Sensorfelder. pen informieren über eingestellte Kochstufen, aktivierte Funktionen sowie über eventuell vor- handene Restwärme der entsprechenden Koch- Sensorfeld Funktion zone. Gerät ein-/ausschalten Ein/Aus (separater Haupt- Anzeige Beschreibung...
-
Seite 10: Die Funktionen Ihres Gerätes
Die Funktionen Ihres Gerätes Ankoch-Automatik: Alle vier Kochzonen des Sicherheitsabschaltung Kochzone: Wird eine Kochfeldes sind in neun Stufen regelbar und mit Kochzone innerhalb einer bestimmten Zeit nicht einer Ankoch-Automatik ausgestattet. ausgeschaltet bzw. verändert, schaltet sich die Kochzone automatisch ab. Mit der Ankoch-Automatik arbeitet die Koch- zone für eine bestimmte Zeit mit der vollen Leistung und schaltet automatisch auf die einge-... -
Seite 11: Bedienung Des Kochfeldes
Bedienung des Kochfeldes Vor dem ersten Gebrauch ACHTUNG! Schäden an der Glaskeramikoberfläche. Scharfe, scheuernde Reinigungsmittel können Glaskeramikoberfläche beschädigen. Nur Wasser und Spülmittel benutzen. 1. Das Glaskeramik-Kochfeld mit warmen Was- ser und Spülmittel abwaschen und (mit einem Geschirrtuch) trockenreiben. ACHTUNG! Schäden an der Glaskeramikoberfläche. Einbrennende Aufkleber Folien... -
Seite 12: Gerät Einschalten
Gerät einschalten Das komplette Gerät wird mit dem Sensorfeld Ein/ eingeschaltet. Das Sensorfeld Ein/Aus ca. zwei Sekunden lang berühren. In den digitalen Anzeigen leuchtet und der De- zimalpunkt blinkt. Nachdem das Sensorfeld Ein/Aus zum Einschalten Ihres Gerätes betätigt wurde, muss innerhalb 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt. -
Seite 13: Kochzone Auswählen
Kochzone auswählen Zum Auswählen der gewünschten Kochzone das zugehörige Sensorfeld ca. eine Sekunde lang berühren. Im Anzeigefeld der Kochzone leuchtet (die Null mit Dezimalpunkt) auf. Der Dezimalpunkt signalisiert, dass nur an dieser Kochzone Einstellungen vor- genommen werden können. Bei erneu- Berühren Kochzonen- Sensorfeldes erlischt der Dezimalpunkt... -
Seite 14: Kochzone Ausschalten
Kochzone ausschalten WARNUNG! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten braucht die Kochzone einige Zeit zum Abkühlen. Glaskeramik-Kochfeld beobachten. Restwärme-Anzeige beachten. 1. Mit dem Sensorfeld Kochzone gewünschte Kochzone auswählen. Im Anzeigefeld der Kochzone blinkt der Dezimal- punkt auf. 2. Zum Ausschalten die Sensorfelder gleichzeitig drücken oder mit dem Sensorfeld auf Null zurückstellen. -
Seite 15: Power-Funktion Aktivieren
Power-Funktion aktivieren Durch die Power-Funktion können Sie die Leistung der Kochzone vorne links 10 Minuten lang erhö- hen. Mit dieser Funktion können Sie beispielsweise eine große Menge Wasser schnell zum Kochen bringen oder Fleisch stark anbraten. Zum Einschalten der Power-Funktion muss die Kochzone ausgewählt sein (Dezimalpunkt in der Anzeige). -
Seite 16: Ankoch-Automatik Verwenden
Ankoch-Automatik verwenden Ankoch-Automatik einschalten Die Dauer des automatischen Ankochstoßes ist von der gewählten Kochstufe abhängig. 1. Mit dem Sensorfeld „Kochzone“ gewünschte Kochzone auswählen. Der Dezimalpunkt im zugehörigen Anzeigefeld leuchtet. 2. Mit dem Sensorfeld „Kochstufenwahl“ gewünschte Kochstufe ( ) einstellen. Im Anzeigefeld der Kochzone leuchtet die einge- stellte Kochsstufe mit blinkendem Dezimalpunkt auf. -
Seite 17: Bedienfeld Verriegeln/Entriegeln
Bedienfeld verriegeln/entriegeln Zu jedem beliebigen Zeitpunkt des Kochvorgangs kann das Bedienfeld mit Ausnahme des Sensorfel- des“ Ein/Aus“ verriegelt werden, um ein Ver- stellen Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern. 1. Sensorfeld „Verriegelung“ ca. eine Sekunde lang berühren. Die Kontrolllampe „Verriegelung“... -
Seite 18: Timer Verwenden
Timer verwenden Sie können den Timer auf zwei Arten verwenden: • als Abschaltautomatik • als („Eieruhr“)., nach Ablauf Kurzzeitmesser der eingestellten Zeitdauer ertönt ein akusti- sches Signal. Abschaltautomatik verwenden Gardauer einstellen 1. Die gewünschte Kochzone auswählen. 2. Die gewünschte Kochstufe einstellen. Im Anzeigefeld der Kochzone erscheint die ge- wünschte Kochstufe und der Dezimalpunkt blinkt. - Seite 19 Gardauer anzeigen 1. Die gewünschte Kochzone auswählen. In der Timer-Anzeige erscheint die verbliebene Gardauer. Die zur Kochzone gehörige Kontrolllampe „Timer- funktion“ leuchtet. Gardauer verändern 1. Die gewünschte Kochzone auswählen. 2. Den Timer mit dem Sensorfeld „Timer“ aus- wählen. In der Timer-Anzeige erscheint die verbliebene Gardauer.
- Seite 20 Kurzzeitmesser verwenden Der Kurzzeitmesser kann grundsätzlich nicht genutzt werden, wenn eine Koch- zone eingeschaltet ist. Zeit einstellen 1. Den Timer mit dem Sensorfeld „Timer“ aus- wählen. In der Timer-Anzeige erscheint 2. Die gewünschte Zeit mit den Sensorfeldern „Kochstufenwahl“ oder einstellen. In der Timer-Anzeige blinkt die eingestellte Zeit.
- Seite 21 Kurzzeitmesser ausschalten 1. Den Timer mit dem Sensorfeld „Timer“ aus- wählen. In der Timer-Anzeige erscheint die verbliebene Zeit. 2. Die Zeit mit dem Sensorfelder „Kochstufen- wahl“ auf Null stellen. In der Timer-Anzeige erscheint 3. Die Zeit mit dem Sensorfeld „Timer“ bestäti- gen.
-
Seite 22: Tipps Zum Gebrauch Des Kochfeldes
Tipps zum Gebrauch des Kochfeldes Kochgeschirr für Induktions-Koch- Topfgröße zonen Die Induktions-Kochzone passt sich der Größe des Topfboden-Durchmessers bis zu einer be- Topfmaterial stimmten Grenze automatisch an. Jedoch muss der Topfboden-Durchmesser je nach Kochzo- • Grundsätzlich sind alle Kochgeschirre mit nengröße einen Mindestgröße haben. -
Seite 23: Energiesparen
Energiesparen Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten: • Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochzone aufsetzen. • Verschmutzte Kochzonen und Geschirr- böden erhöhen den Stromverbrauch. • Töpfe und Pfannen, wenn möglich, immer mit dem Deckel verschließen. •... -
Seite 24: Kochen Mit Und Ohne Ankochautomatik
Kochen mit und ohne Ankochauto- matik Die automatische Ankochfunktion eignet sich für: • Gerichte, die kalt aufgesetzt werden, bei hoher Leistung erhitzt werden und auf der Fortgar- stufe nicht ständig beobachtet werden müssen, • Gerichte, die in die heiße Pfanne gegeben wer- den. - Seite 25 Anhaltswerte zum Kochen mit der Koch- stelle Die Angaben in den folgenden Tabellen sind Richt- größen. Welche Schalterstellung für Kochvor- gänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel Anhaltswerte für das Einstellen der Kochzonen Schalterstellung geeignet für Ankochen großer Mengen Wasser,...
- Seite 26 Anwendungsbeispiele für Ankoch-Automatik Anwendungs- Garvorgänge Schalter- Dauer Hinweise/Tipps beispiele stellung Steaks starkes Braten A7 bis A8 pro Pfanne Zwischendurch wenden 8-20 Min. Schnitzel, Braten A6 bis A7 pro Pfanne Zwischendurch wenden Frikadellen, 10-20 Min. Spiegeleier, Bratwürste Pfannkuchen, Backen A6 bis A7 fortlaufend Zwischendurch backen...
-
Seite 27: Reinigung Und Pflege
Reinigung und Pflege Induktions-Kochzonen Leichte Verschmutzungen Bei Induktions-Glaskeramik-Kochzonen ist der Reinigungsaufwand wesentlich geringer: • Die Induktions-Kochzone reagiert schneller auf Zurück- oder Abschalten. Ein Über- kochen und Einbrennen von Speisen wird weitgehend vermieden. 1. Glaskeramikfläche mit einem feuchten Tuch • Die Temperaturen an der Glaskeramik-Ober- und ein wenig Handspülmittel abwischen. - Seite 28 Spezielle Verschmutzungen 1. Eingebrannten Zucker, geschmolzenen Kunst- stoff, Aluminiumfolie oder andere schmelz- bare Materialien sofort, noch im heißen Zustand mit einem Reinigungsschaber entfer- nen. Achtung! Beim Hantieren mit dem Reinigungsschaber auf der heißen Kochzone besteht Verbrennungs- gefahr! 2. Anschließend das abgekühlte Kochfeld normal reinigen.
-
Seite 29: Hilfe Bei Störungen
Hilfe bei Störungen Möglicherweise handelt es sich bei einer Störung Sollte das Glaskeramikkochfeld einen Glasbruch nur um einen kleinen Fehler, den Sie anhand aufweisen, so geben Sie bitte der Kundendienst- nachfolgender Hinweise selbst beheben können. stelle die , welche sich auf der dreistellige Zahl Glasplatte befindet, an. - Seite 30 Störung Ursache Abhilfe Die Kochzonen lassen sich Die Verriegelung ist einge- Verriegelung ausschalten (sie- nicht einschalten. schaltet. he Abschnitt „Bedienfeld ent-/ verriegeln“). Seit Einschalten Gerät erneut einschalten. Gerätes sind mehr als 10 Sekunden verstrichen. Seit dem Auswählen der Koch- Kochzone erneut auswählen. zone sind mehr als 10 Sekun- den verstrichen.
- Seite 31 Störung Ursache Abhilfe Kurzzeitmesser Das Bedienfeld ist verriegelt. Bedienfeld entriegeln. Timers lässt sich nicht aus- schalten. Die Restwärme-Anzeige fällt Der Strom ist kurzzeitig ausge- 1. Ende des Stromausfalls aus. fallen. abwarten. 2. Gerät einschalten. Die Elektronik ist defekt. 1. Gerät ausschalten. 2.
-
Seite 32: Technische Daten
Technische Daten Gerätemaße Breite 576 mm Tiefe 506 mm Höhe 55 mm Ausschnittmaße Breite 560 mm Tiefe 490 mm Eckradius Kochzonen Position Durchmesser Leistung vorne links 210 mm 2200/3000 hinten links 180 mm 1800 W hinten rechts 145 mm 1400 W vorne rechts 180 mm 1800/2300... -
Seite 33: Montageanweisung
Montageanweisung Sicherheitshinweise Gerät montieren Das Gerät darf nur von ausgebildeten und Beim Einbau, Ausbau und im Servicefall muss autorisierten Fachkräften montiert und elektrisch das Gerät vom Netz getrennt sein. angeschlossen werden.. Beim Auspacken des Gerätes auf einen unver- sehrten Zustand und offensichtliche Transport- Beachten Sie bitte diese Hinweise, schäden achten. -
Seite 34: Gerät Elektrisch Anschließen
Gerät elektrisch anschließen GEFAHR! Lebensgefahr durch elektrischen Strom. Spannung kann an der Netzanschluss- klemme anliegen. 1. Sicherheitsregeln der Elektrotechnik beachten. 2. Netzanschlussklemme spannungs- frei machen. ACHTUNG! Schäden durch elektrischen Strom. Lockere und unsachgemäße Klemm- verbindungen verursachen Spannungs- überschläge. 1. Klemmverbindungen vorschriftsmä- ßig ausführen. -
Seite 35: Montage Des Kochfeldes
Montage des Kochfeldes Der Elektroanschluss ist von einer Elektrofachkraft entsprechend den Informationen in Abschnitt „Gerät elektrisch anschließen“ auf Seite 34 auszuführen. Schritt 1 Schritt 4 Schritt 5 Schritt 2 Schritt 3... -
Seite 37: Service
Service Im Abschnitt „Hilfe bei Störungen“ sind einige Wann entstehen Ihnen auch während der Ga- Störungen zusammengestellt, die Sie selbst rantiezeit Kosten? beheben können. • Wenn Sie die Störung mit Hilfe der Störungs- Sehen Sie im Störungsfall zunächst dort nach. tabelle (siehe Abschnitt „Hilfe bei Störungen“) selbst hätten beseitigen können, •... -
Seite 38: Garantiebedingungen
Gebrauchsanweisungen. 2. Dieses Gerät fällt nur dann unter diese Deutschland: AEG Hausgeräte GmbH Garantie, wenn es bei einem Vertragshändler Markenvertrieb JUNO in einem der Mitgliedstaaten der Europäi- Muggenhofer Straße 135 schen Union gekauft wurde, es bei Auftreten 90429 Nürnberg... -
Seite 39: Kundendienst Und Servicestellen
Kundendienst und Servicestellen Sehr geehrte Kundin, sehr geehrter Kunde! Unser Werkskundendienst für die Marken AEG, Electrolux, Juno und Zanker ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostengünstigen Rufnummer 0180 322 66 22 (Deutsche Telekom EUR 0,09 / Minute) - Seite 40 84307 Eggenfelden Dorfzellhub 32 H. Westner Service-Partner 85598 Baldham / Vaterstetten Neue Poststraße 23 P. Nusko Service-Partner 86159 Augsburg Piccardstraße 15a H. Winkler Service-Partner 87437 Kempten Brodkorbweg 22 A. Herb Service-Partner 88213 Ravensburg Henri-Dunant-Straße 6 Erich Strobel Service-Partner 90429 Nürnberg Muggenhofer Straße 135 AEG Hausgeräte GmbH Werkskundendienst...
-
Seite 41: Kundendienst Und Servicestellen In Österreich
Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichttungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi und Zoppas. Telefon Telefax Zentrale Kundendienst Wien Electrolux Hausgeräte GmbH... - Seite 44 822 924 309-B-241103 Änderungen vorbehalten...
