Die Umstellung des Systemformates kann beispielsweise erfolgen
•
mit dem FCC-Steuerprogramm von D&H (http://doehler-haass.de > Produkte > Software > FCC)
•
mit dem von Fa. MTTM vertriebenen Programm 'ST-Train light'
•
mit der TRIX Mobile Station 1 (MS1)
•
mit dem Control Handy (mit dem von D&H erhältlichen Tauschprozessor)
•
mit dem Lok-Control 2000 (mit dem von D&H erhältlichen Tauschprozessor)
Werkseitige Einstellung: SelecTRIX 1.
Anschlüsse
An die FCC können alle Geräte mit SX-Bus angeschlossen werden, sowie alle Booster und Power-Packs mit
PX-Bus.

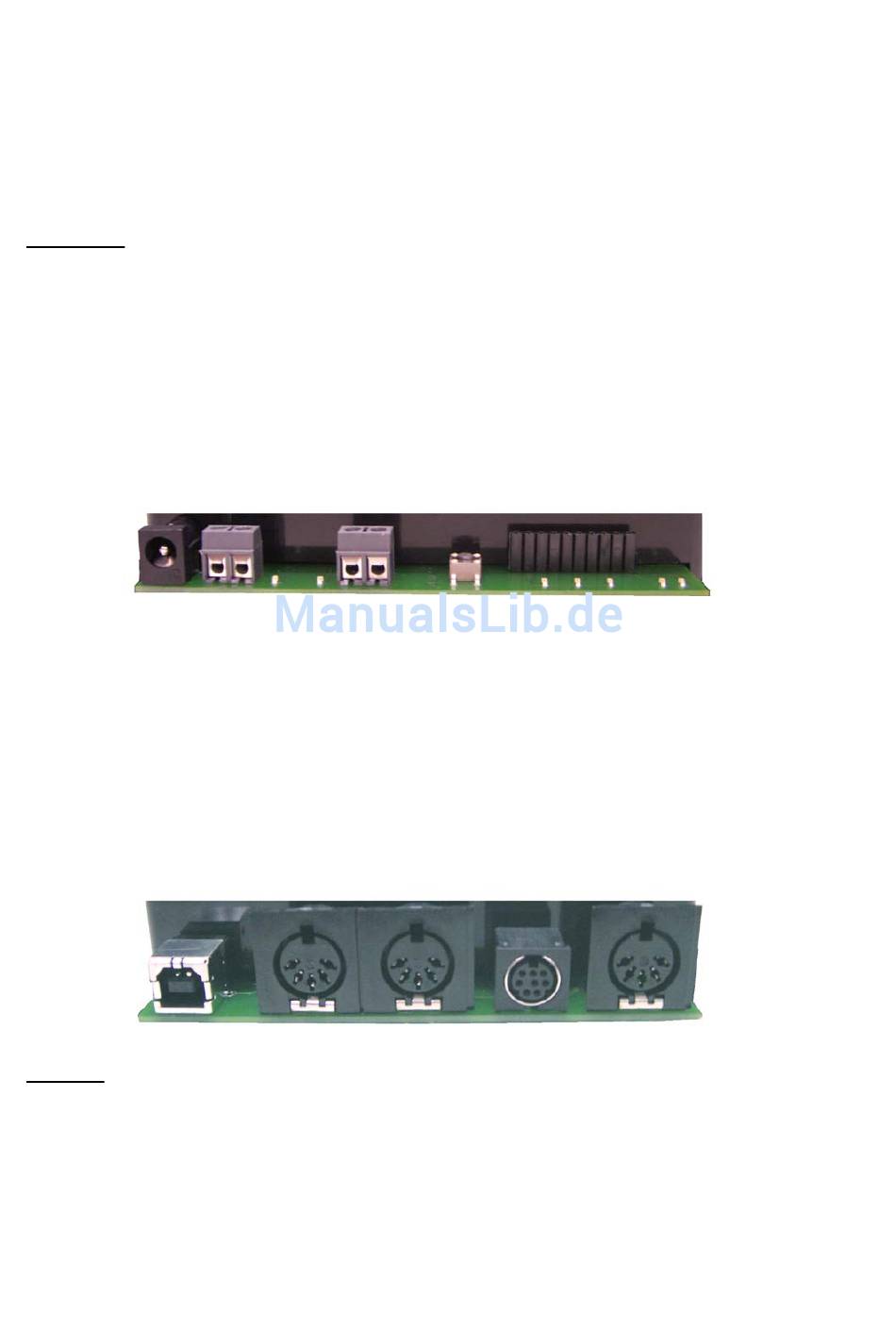

Vorderseite
•
Stromversorgung über Klemmen oder Niederspannungsbuchse
•
Gleisanschluss über Klemmen
•
Buchsenleiste (reserviert, nur für Fertigung!)
Strom-
versorgung
Rückseite
•
USB-Buchse für den Anschluss eines Computers (USB-Kabel A/B erforderlich)
•
5-polige DIN-Buchse für SX-Bus 1 (für Fahren, Schalten und Melden)
•
5-polige DIN-Buchse für SX-Bus 0 (Datensignale für Gleis (Fahren) + Schalten/Melden)
•
8-polige Mini-DIN-Buchse für „TRIX Mobile Station 1" (verbunden mit SX-Bus 0 und PX-Bus)
•
5-polige DIN-Buchse für den Power-Bus (PX-Bus für Booster)
USB
Anzeigen
LED1
Spannungsversorgung
LED2
Gleisspannung
LED3
Normalbetrieb
LED4
Updateanzeige 1
LED5
Updateanzeige 2
LED6
Daten zum PC
LED7
Daten vom PC
D&H / FCC Bedienungsanleitung
Gleis-
anschluss
LED
LED
1
2
SX-Bus 0
SX-Bus 1
leuchtet, wenn Versorgungsspannung anliegt
leuchtet, wenn FCC (Fahrstrom) ein ist
blinkt im Normalbetrieb. (s. S. 3 oben)
blinkt im Normalbetrieb. (s. S. 3 oben);
leuchtet, wenn ein Decoder-Update läuft
leuchtet, wenn ein Update läuft (Gerät am SX-Bus oder FCC)
blinkt bei PC-Kommunikation
blinkt bei PC-Kommunikation
Version 03/2014 (12.03.2014)
Buchsenleiste
Update-
LED
LED
LED
Taste
3
4
5
Mobile-
Station
LED
LED
6
7
Booster
PX-Bus
Seite 2 / 7
