Technische Daten
Stromversorgung
7 – 18 Volt Wechsel- oder 10 – 25 Volt Gleichspannung.
Die FCC arbeitet mit jedem üblichen Modellbahntrafo, jedoch empfehlen wir ein Notebook-Netzteil, da
dieses stabilisiert ist und ausreichend Strom (max. 4,75 A) liefert.
Die Fa. Doehler & Haass führt dazu das speziell erprobte Netzteil PWR-100W in ihrem Programm, mit einem
Einstellschalter für Spannungen von 12 bis 24 Volt Gleichspannung.
Ausgangsstrom
Dauerleistung Gleis
Dauerleistung Bus
Spitzenstrom
Datenformate
Die FCC Zentraleinheit gestattet den Betrieb von Lokdecodern nach folgenden Datenformaten:
Systembezeichnung
SelecTRIX 1
SelecTRIX 2
DCC kurze Adressen
DCC kurze Adressen
DCC kurze Adressen
DCC lange Adressen
DCC lange Adressen
DCC lange Adressen
Märklin Motorola alt
Märklin Motorola neu
Es können gleichzeitig 103 Loks mit SelecTRIX 1 sowie 32 Loks mit beliebigen anderen Datenformaten
gesteuert werden. Zu den 32 Loks werden nur 'fahrende' Loks gezählt.
D&H / FCC Bedienungsanleitung

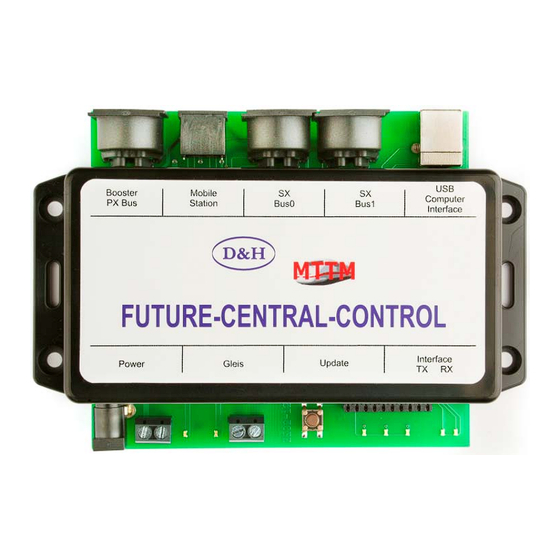

FUTURE-CENTRAL-CONTROL (FCC)
Bedienungsanleitung
(thermische Abschaltung, Zeitkonstante ca. 1 Sek)
(thermische Abschaltung, Zeitkonstante ca. 1 Sek)
(max. 1 Sek)
Adressbereich
111
9999
127
127
127
9999
9999
9999
255
255
Fahrstufen
Funktionen
31
127
16
14
16
28
16
126
16
14
16
28
16
126
16
14
14
Version 03/2014 (12.03.2014)
max. 2,5 A
max. 1,5 A
max. 6,0 A
1
0
4
Seite 1 / 7
