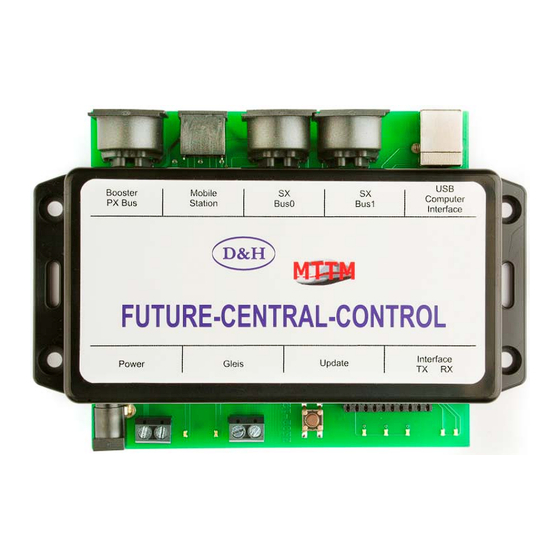

Diese neu entwickelte digitale Zentraleinheit Future-Central-Control (FCC) beinhaltet alles, was man von einer
modernen Zentraleinheit erwarten kann. Gemäß unserem Motto: 'Wir verbinden Systeme' haben wir sie entwickelt,
damit der Modellbahner nicht auf ein Digital-System festgelegt ist.
Ansteuerung aller bekannter Lokdecoder-Formate:- SelecTRIX 1 & SelecTRIX 2, DCC alle Formate, Märklin
Motorola. Die Formate können gemischt betrieben werden.
Inklusive zweier schneller SelecTRIX Steuer- und Regelbusse zum Schalten und Rückmelden von bis zu 1600
Einzelobjekten wie Weichen und Signale.
Inklusive Fahrstrom -Booster für bis zu 2,5 Ampere Fahrstrom
Inklusive ultraschnellem USB Computer-Interface mit Übertragungsgeschwindigkeit von 230400 Bits/Sekunde.
Inklusive Modellbahn-Steuersoftware ST-TRAIN Light.
Programmierung der Lokdecoder über ST-TRAIN oder externe Fahrregler (sofern diese das unterstützen).
Inklusive 'Home' Updatefähigkeit - Sie können die Zentraleinheit, die Mobile Station, die neuen DHP Lok-
decoder und alle unsere neu entwickelten Schalt-, Steuer- und Meldemodule selbst aktualisieren und bleiben
somit immer auf dem neusten Stand.

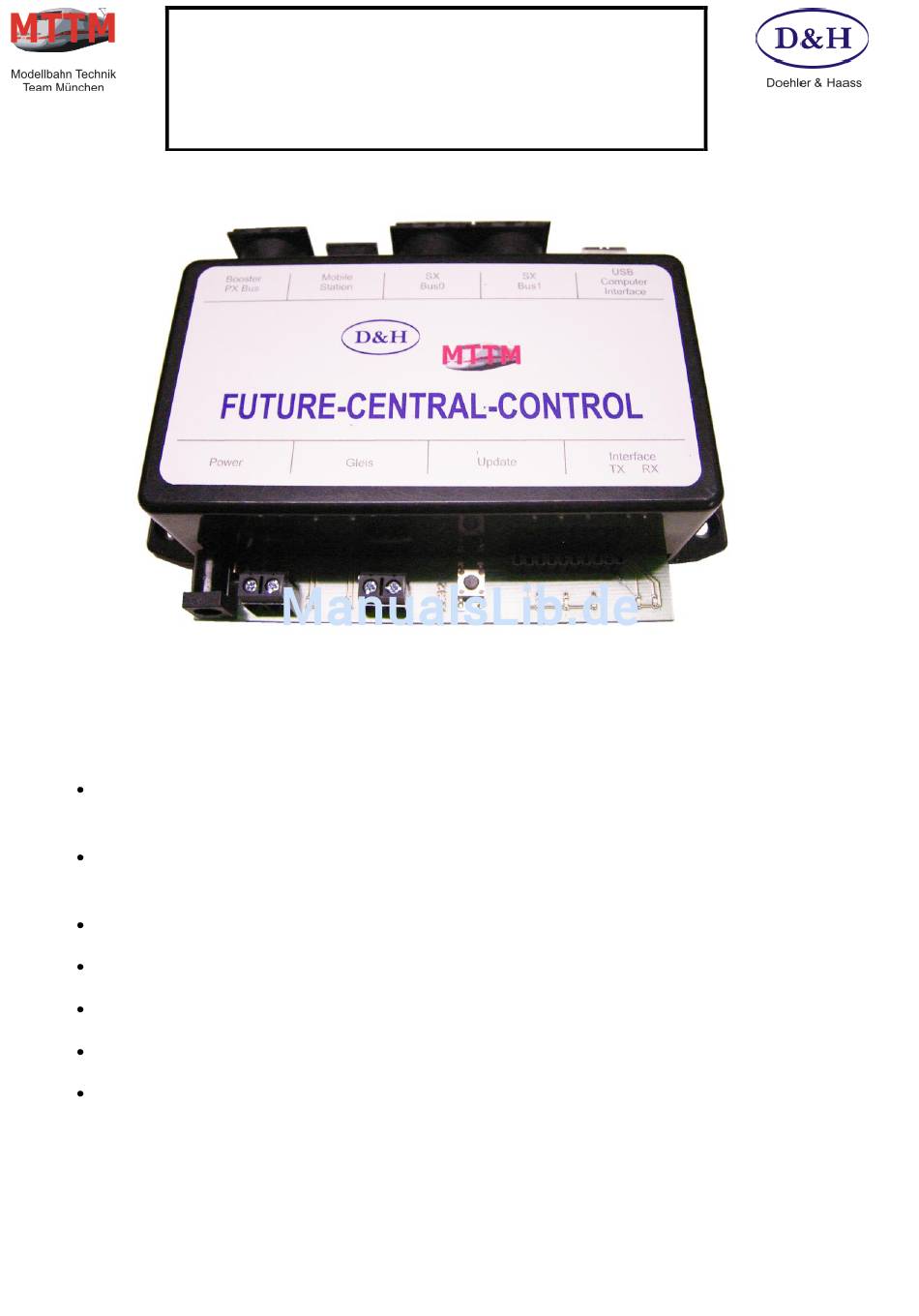

Bedienungsanleitung
FUTURE-CENTRAL-CONTROL (FCC)
Version
Datum
FCC Bedienungsanleitung
1.09
08.05.2010
Seite 1
Werbung
Verwandte Anleitungen für D&H FUTURE-CENTRAL-CONTROL
Inhaltszusammenfassung für D&H FUTURE-CENTRAL-CONTROL
- Seite 1 1.09 Datum 08.05.2010 Diese neu entwickelte digitale Zentraleinheit Future-Central-Control (FCC) beinhaltet alles, was man von einer modernen Zentraleinheit erwarten kann. Gemäß unserem Motto: 'Wir verbinden Systeme' haben wir sie entwickelt, damit der Modellbahner nicht auf ein Digital-System festgelegt ist. Ansteuerung aller bekannter Lokdecoder-Formate:- SelecTRIX 1 & SelecTRIX 2, DCC alle Formate, Märklin Motorola.
-
Seite 2: Technische Daten
Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Technische Daten Stromversorgung 7 – 18 Volt Wechsel- oder 10 – 25 Volt Gleichs pannung. Ohne eine Stromversorgung wird die FCC Zentrale nicht arbeiten. Auch sollte sichergestellt sein, dass die verwendete Stromversorgung ausreichend Strom liefert! Ideal dafür ist unsere lastegergelte Stromversorgung PWR-19V-90W. - Seite 3 Daten vom PC (flackert bei PC-Kommunikation) Bedienelemente Drucktaster zum Update der Future-Central-Control oder der DHP Lokdecoder. Der Taster muss ca. 1,5 Sekunden gedrückt gehalten werden, damit die FCC in den Programmiermodus geht. Dies ist zu erkennen, indem die LED3 aus - geht und die LED5 an.
- Seite 4 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 ST-TRAIN Light-Version ST-TRAIN Light ist eine Testversion des Modellbahn-Steuerprogramm ST-TRAIN. Es ist in seiner Funktionalität dadurch begrenzt, dass nur 2 Lokfahrten gleichzeitig durchgeführt werden können. Zudem sind nur 8 Blocks, 8 Weichen und 8 Signale bei der Eingabe möglich.
- Seite 5 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Bitte auf ‘Weiter>‘ klicken. Bitte auf ‘Weiter>‘ klicken. Bitte auf ‘Weiter>‘ klicken. FCC Bedienungsanleitung Seite 5...
- Seite 6 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Bitte auf ‘Installiere‘ klicken. Die Installation von ST-TRAIN Light ist nun fertig und sollte durch Anklicken von ‘Beenden‘ abgeschlossen werden. Nun kann ST-TRAIN Light für die FCC Zentrale automatisch konfiguriert werden. Dazu muss allerdings die FCC Zentrale mit dem PC verbunden und mit Strom versorgt sein (LED1 an, LED3 flackert).
- Seite 7 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Damit ist die automatische Konfiguration der FCC in ST-TRAIN abgeschlossen. Eine Beschreibung der Installation und der Bedienung von ST-TRAIN finden Sie im mitgelieferten Handbuch (auf CD oder im MTTM Download-Bereich). Hinweis: Sie sollten die FCC immer an denselben USB-Anschluss anstecken. Wenn Sie einen anderen USB-Anschluss verwenden, empfiehlt es sich, diese Prozedur noch einmal auszuführen!
- Seite 8 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Über die ‘ST-TRAIN Einstellungen‘ kann überprüft werden, ob die FCC und deren USB-Schnittstelle ordnungsgemäß vom Windows System erkannt wurde. Hier sieht man, dass die FCC am Com -Port mit der Nummer 3 angeschlossen. Diese Nummer ist hier nur ein Beispiel und kann eine andere sein! Ein Doppelklick auf ‘USB Serial Port (Com3)‘...
- Seite 9 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Um diese Einstellungen in ST-TRAIN vorzunehmen, muss der Punkt ‘ST-TRAIN Einstellungen‘ angeklickt werden. Dann sollte der Reiter ‘Schnittstellen‘ aktiviert werden. Dort muss nun der Com -Port eingestellt werden, an dem die FCC angeschlossen ist und es muss eingetragen werden, dass ihre zwei SX-Busse verwendet werden sollen.
- Seite 10 08.05.2010 Update (Aktualisieren) Sowohl die Future-Central-Control (FCC) Zentrale, die TRIX Mobile Station, die X2X-Box, die neuen DHP Lokdecoder als auch die neu entwickelten Steuer-, Melde – und Regelgeräte am SelecTRIX Bus können über Update auf den neusten Stand gebracht werden. Dabei besteht die Möglichkeit die neuesten Versionen über das Internet zu erhalten als auch über ein so...
- Seite 11 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Für den Fall, dass der Modellbahn-PC nicht mit dem Internet verbunden ist, besteht die Möglichkeit, die Update-Datei über einen anderen PC vom Internet zu laden. Diese Update-Datei finden Sie unter: www.mttm.de/Download.htm und dort unter dem Bereich ‘Future Central Control und Mobile Station Update’.
- Seite 12 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 FCC Lokdecoder-Update - Vorbereitung über PC: Über diese Funktion der FCC kann ein beliebiger DHP-Lokdecoder-Code über das ST-TRAIN Update-Programm in die FCC geladen werden. Von dort aus kann dieser Code dann ohne Verwendung eines PC’s in die DHP-Lokdecoder transportiert werden.
- Seite 13 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Lokdecoder Update über Update-Plättchen: Die DHP Lokdecoder können über die Updatefunktion immer auf dem neuesten Stand gehalten werden. Über diese Funktion werden dann alle an der Zentrale angeschlossenen Loks mit DHP Lokdecodern auf den Stand des Update-Plättchens gebracht. Dazu ist die folgende Vorgehensweise notwendig: Die Stromversorgung der Zentrale ausschalten.
- Seite 14 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Mobile Station Update über PC: Die aktuellste Mobile Station Firmware kann direkt durch das ST-TRAIN Update Programm vom Internet geladen werden geladen (‘laden vom Internet‘). Für den Fall, dass der Modellbahn-PC nicht mit dem Internet verbunden ist, besteht die Möglichkeit, die Update-Datei über einen anderen PC vom Internet zu laden.
- Seite 15 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 Nach dem Anklicken von ‘Programmieren‘ ist zu erkennen, dass der Update Vorgang auf der FCC gestartet wurde, indem LED4 leuchtet. Danach wird man vom Programm aufgefordert, die Mobile Station in den Update-Modus zu bringen.
- Seite 16 Bedienungsanleitung FUTURE-CENTRAL-CONTROL (FCC) Version 1.09 Datum 08.05.2010 MTTM Modellbahn-Technik-Team-München Tel: (089) 90 46 95 47 Wasserturmstraße 30 Fax: (089) 90 46 95 48 85551 Kirchheim Web: www.mttm.de Doehler & Haass GmbH & CoKG Tel: (089) 34 54 28 Reulandstraße 16...
