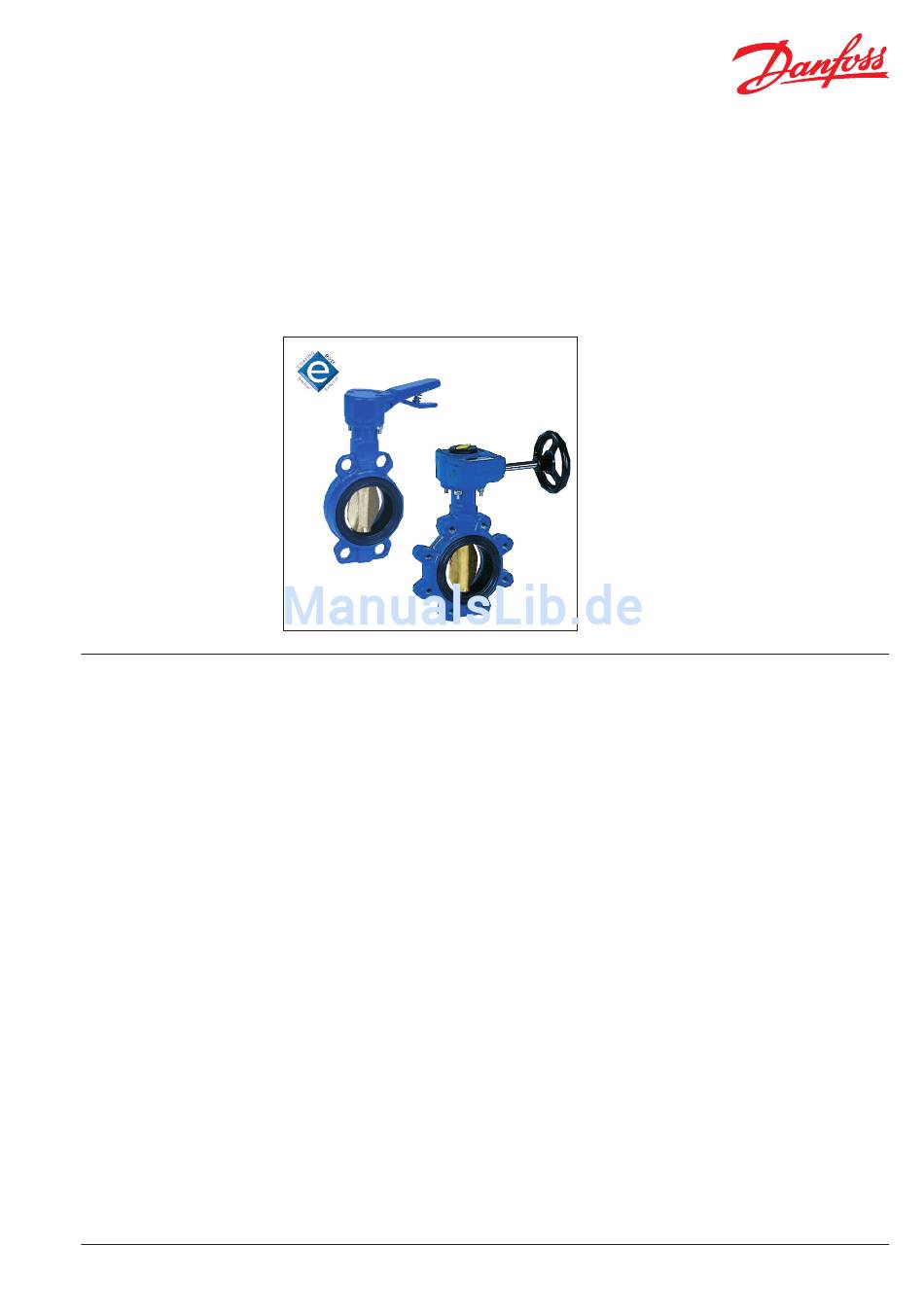

Technisches Handbuch

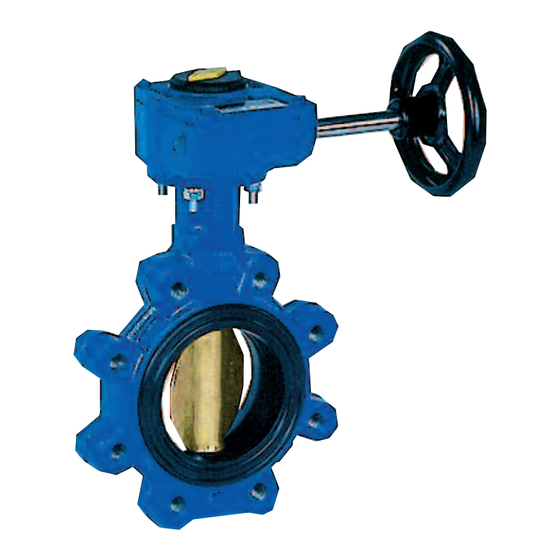

Sylax
Absperrklappen
DN25 bis 350 mm
Inhalt
Einsatzmöglichkeiten
und Hauptmerkmale
Industrielle Prozesse und allgemeine Anwendung
Einsatzmöglichkeiten:
• Wasserverteilung und -versorgung mit den wich-
tigsten europ. Zulassungen, Wasseraufbereitung,
die meisten Flüssigkeiten für allgemeine Anwendung.
• Industrielle Anwendungen wie z.B.:
Hüttenindustrie, Bergbau, Papierindustrie, Schiffs-
bau, Kraftwerks- und Umwelttechnik, Maschinen-
bau, Lebensmittelindustrie (siehe Liste der
vorhandenen Zulassungen).
• Für Sonderanwendungen, insbesondere für
besonders schwierige Medien, wenden Sie sich
bitte an unsere technische Verkaufsabteilung.
Eine Bedienungsanleitung mit genaueren Angaben zur Installation und Inbetriebnahme der Sylax-Absperrklappe liegt jeder Lieferung
bei, wenn die ATEX Ausführung vorgegeben ist; sie ist auch erhältlich unter www.danfoss-socla.com oder auf Anfrage im Verkauf.
desylax - Updated 13/06/2005
• Kopfflansche zur Antriebesmontage
• Verbindungsflansche
• Kennzeichnung/ Rückverfolgbarkeit
Hauptmerkmale:
• Vielseitige Anschlußmöglichkeiten: Zentrier-
und Gewindeaugen, Mono- und Doppelflansch
• Senkrechte und waagerechte Einbauposition.
• Sehr gute Kraftübertragung durch robuste
Vielverzahnung zwischen Welle.
und Klappenscheibe.
• Einfache Wartung durch Entfernen der Sprengringe.
• Austauschbare Scheibe und Manschette.
• Gehäuse aus Grauguß GJL1040, Sphäro-
guß GJS1030 , Stahl und Edelstahl.
• Gehäuse epoxybeschichtet 80µm,
Farbe blau RAL 5017
Beschichtungen auf Anfrage)
• Große Auswahl an Betätigungen/ Antrieben
S.2
S.3
S.4
S.6
S.7
S.8
S.10
S.11
S.11
S.12
S.13
S.14
S.14
S.15
S.17
(viele andere
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss DN25
Inhaltszusammenfassung für Danfoss DN25
-
Seite 1: Inhaltsverzeichnis
• Große Auswahl an Betätigungen/ Antrieben Eine Bedienungsanleitung mit genaueren Angaben zur Installation und Inbetriebnahme der Sylax-Absperrklappe liegt jeder Lieferung bei, wenn die ATEX Ausführung vorgegeben ist; sie ist auch erhältlich unter www.danfoss-socla.com oder auf Anfrage im Verkauf. desylax - Updated 13/06/2005... -
Seite 2: Verkaufsargumente
Technisches Handbuch Sylax Verkaufsargumente Durch das Zusammenfügen von Technologien und die Integration von technischen Lösungen auf höchsten Niveau, erfüllt Danfoss Socla sein Ziel: • Wettbewerbsfähigkeit einer Standardproduktreihe, • Zuverlässigkeit, • eine umfangreiche Produktpalette dank einer Vielzahl von Lösungen • Ein Sicherheitssprengring sorgt für eine aus- blassichere Welle und ermöglicht eine einfach Wartung... -
Seite 3: Ersatzteilliste
Technisches Handbuch Sylax Ersatzteilliste MATERIAL ENTSPRECHEND DER NORMEN BAUTEIL Menge Material ASTM Sphäroguß EN GJS 400-15 (JS 1030) FCD40 Grauguß EN GJL 250 (JL 1040) FC25 Gehäuse Stahl GE 280 (E280 - 480M) gr WCB Edelstahl GX5 CrNiMo 19-11-2 (1.4408) SUS 316 EPDM Weisses EPDM... -
Seite 4: Baumaße
Technisches Handbuch Sylax ØU Baumaße N Bohrungen ØR auf ØS Abflachung P • 4 Zentrierlöcher Bau- Kl a ppen- Gewicht Nennweite Baumaße Isokopf entsprechend ISO 5211 Vierkantanschluß länge scheibe C H3 P D1 Ø R Ø S Ø T Ø U N°... - Seite 5 Technisches Handbuch Sylax Gewindelöcher Baumaße Bau- Klappen- Gewicht Nennweite Baumaße Isokopf entsprechend ISO 5211 Vierkantanschluß länge scheibe Ø R Ø S Ø T Ø U N° 32/40 1 1/2 32 146 6,5 1,9 43 121 4,5 2,5 65 2 1/2 46 165 46 179 52 206 175 107...
-
Seite 6: Verbindungsset Für Die Antriebsmontage
Technisches Handbuch Sylax Verbindungsset für die Antriebsmontage N Bohrungen ØR auf ØS Wir empfehlen die direkte Antriebsmontage auf dem Klappenvierkant. Sonst, siehe Tabelle unten: Isokopf des Antriebs Isokopf DN NPS des Ventils F05/ 11 204,5 204,5 204,5 204,5 224,5 236,5 236,5 236,5 256,5... -
Seite 7: Antriebe
• Feststellbarer Sphäroguß- • Rotork handhebel (PRF) • Fernsteuerung + Handrad zur Notbetätigung • Valpes • Belimo • Rasterhandhebel aus Sphäroguß (PCF) • Danfoss Hydraulik- antrieb • Auma • Bernard • Air torque • Rasterhandhebel • Handradgetriebe aus Polyamid aus Grauguß... -
Seite 8: Anschlußflansche
Technisches Handbuch Sylax Anschlußflansche Folgende Anschlußmöglichkeiten bestehen für unsere Absperrklappe Typ Sylax: (andere Ausführungen auf Anfrage): : mögliche Montage : Montage möglich nach machineller Überarbeitung • 4 Zentrierlöcher : k e i n e Montagemöglichkeit ASME/ANSI ASME/ANSI ASME/ANSI JIS B2238 & JIS B2239 EN 1092-1 &... -
Seite 9: Ringgehäuse
Technisches Handbuch Sylax Anschlußflansche : mögliche Montage : Montage möglich nach machineller Überarbeitung • Doppelflansche : k e i n e Montagemöglichkeit ASME/ANSI ASME/ANSI ASME/ANSI JIS B2238 & JIS B2239 EN 1092-1 & EN 1092-2 BS10 DN NPS B16.1 B16.5 B16.5 Klasse 125 Klasse 150... -
Seite 10: Normen
Fehlfunktionen des Produkts, wenn die Betriebsbedingungen vorher nicht genau durch den Kunden spezifiziert wurden. Um Ihnen die Auswahl mit Rücksicht auf diese neuen Anforderungen zu erleichtern, stellt Ihnen Danfoss Socla alle erforderlichen Informationen zu den CE gekennzeichneten Produkten anhand der Katalogpreisliste (+ siehe weitere Erläuterungen auf den abtrennbaren Zeichenerklärungen), den technischen Datenblättern und den Typenschildern zur Verfügung. -
Seite 11: Druck/Temperatur
Technisches Handbuch Sylax RICHTLINIE 97/23/CE Druckgeräte. Druck/Temperatur Absperrklappen, die entsprechend den Anforderungen der Richtlinie gefertigt werden, in Überein- stimmung von Druck, Nennweite und Medium (siehe vorhergende Seite). PFA (bar) PS (bar) Manschette Montage Cat. in mm WASSER L2 G1 G2 Zwischenflansch 25 bar EPDM , Nitril (Alu-Bronze-Scheibe) -
Seite 12: Durchfluß (Kv)
Technisches Handbuch Sylax Durchfluß (Kv) ÖFFNUNGSGRAD - Edelstahlklappenscheibe Eine Absperrklappe ist nicht die beste Armatur 10° 20° 30° 40° 50° 60° 70° 80° 90° zur Regulierung. Dennoch kann die Sylaxklappe als Regelventil bei einem Öffnungswinkel zwischen 32/40 30° und 90° eingesetzt werden. Eine Regelung bei einem Öffnungswinkel unter 30°... -
Seite 13: Druckverlustdiagramm (P)
Technisches Handbuch Sylax Druckverlustdiagramm ( 6 7 8 6 7 8 .4 .5 M/CE M/WC 32-40 1000 1500 2000 2500 3000 1000 4000 5000 1500 6000 2000 8000 2500 10000 3000 4000 15000 5000 20000 6000 25000 8000 30000 10000 40000 DEBIT FLOW... -
Seite 14: Flanschtypen
Technisches Handbuch Sylax Flanschtypen Die Sylax-Absperrklappe wurde zur Für andere Flanschtypen verweisen wir auf Montage an Standardflansche ent- die unten aufgeführte Tabelle. wickelt. Nur die Standardflanschtypen Nicht geeignete Verbindungen haben das 11, 21 und 34 nach EN 1092 sind Verlöschen unserer Garantie zur Folge. vollständig anwendbar. -
Seite 15: Schrauben Und Muttern
Technisches Handbuch Sylax Schrauben und Muttern Hinweis: Schrauben und Muttern gehören nicht zum Standardlieferumfang. EN 1092 EN 1092 EN 1092 EN 1092 ASME / ANSI B16.5 PN10 PN16 PN25 Class 150 DN NPS a * Anz. * Anz. * Anz. * Anz. - Seite 16 Technisches Handbuch Sylax Schrauben und Muttern Zwischenflanschgehäuse und Monoflansch; Einbau mit Gewindestangen: L1 = a + 2(b+c) L1 = minimale Länge der Gewindestangen = Baulänge der Absperrklapppe = Dicke der Flansche (Kunde) = Dicke der Scheibe + Dicke der Mutter + überstehende Länge Gewindestange Zwischenflanschgehäuse und Monoflansch;...
-
Seite 17: Installation
