Bitte zusätzlich besorgen
1
Bodenanker Safety Plus Art. 1719
oder Bodenanker Safety Art. 1695
Art. 1719
Art. 1695
2
2
3

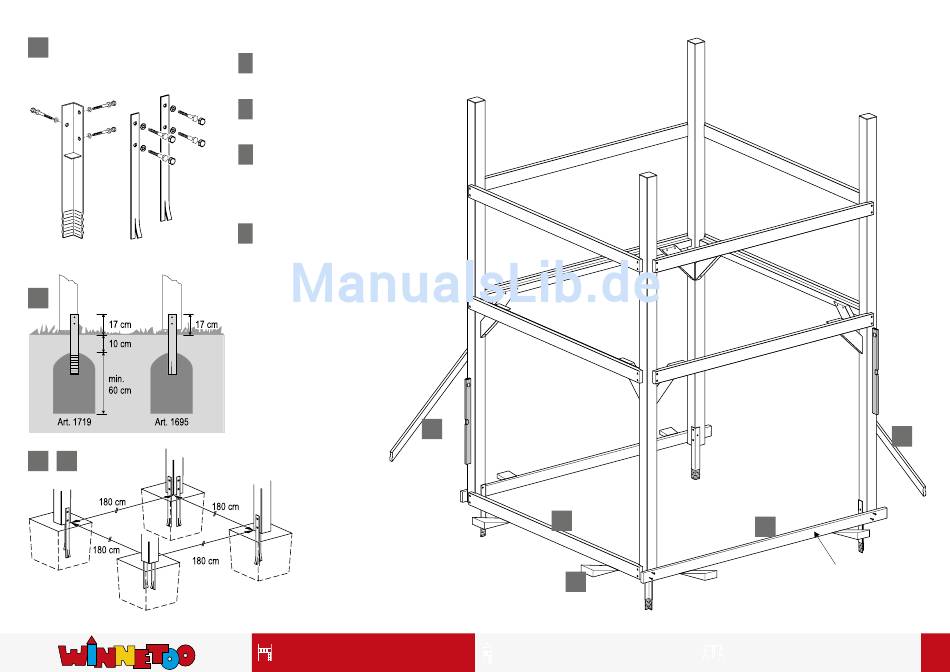

Ablauf:
1
Die Bodenanker entsprechend der jeweiligen Vorgaben
montieren. Hilfsleisten oder Systembalken anbringen.
2
Das Fundament vorbereiten. Beton = Sand-Kies-Gemisch
Körnung 0/32 plus Zement im Mischungsverhältnis 3:1
3
Den Spielturm mit den Bodenankern komplett in das
vorbereitete Fundament stellen. Die Abstände zum
Boden mit Keilen oder anderen Unterfütterungsmate-
rial herstellen, damit der Turm horizontal in der Waage
und vertikal im Lot steht.
4
Den Spielturm durch Schrägleisten gegen Umfallen
abstützen. Den Beton aushärten lassen.
Tipp:
Wenn Sie einen Sandkasten unter dem Spielturm
planen, benötigen Sie zusätzliche Systembalken
Art. 1703. Bei 3 Lagen hoch: 11 Stück.
Fundamentgröße:
sandiger Boden
50 x 50 x 80 cm
weiches Erdreich
40 x 40 x 70 cm
fester, gewachsener Boden 35 x 35 x 60 cm
*
*Von Pfosten zu Pfosten, innen gemessen.
Zwei Bodenanker Art. 1695 pro Pfosten.
Bei Anlagen mit Schaukelelementen sollte der
Bodenanker Art. 1719 verwendet werden.
1737 GIGA-Turm / 4
4
1
3
Positionierung
der Bodenanker
mit Art. 1719
1
Hilfsleiste oder Systembalken
4
GT9
