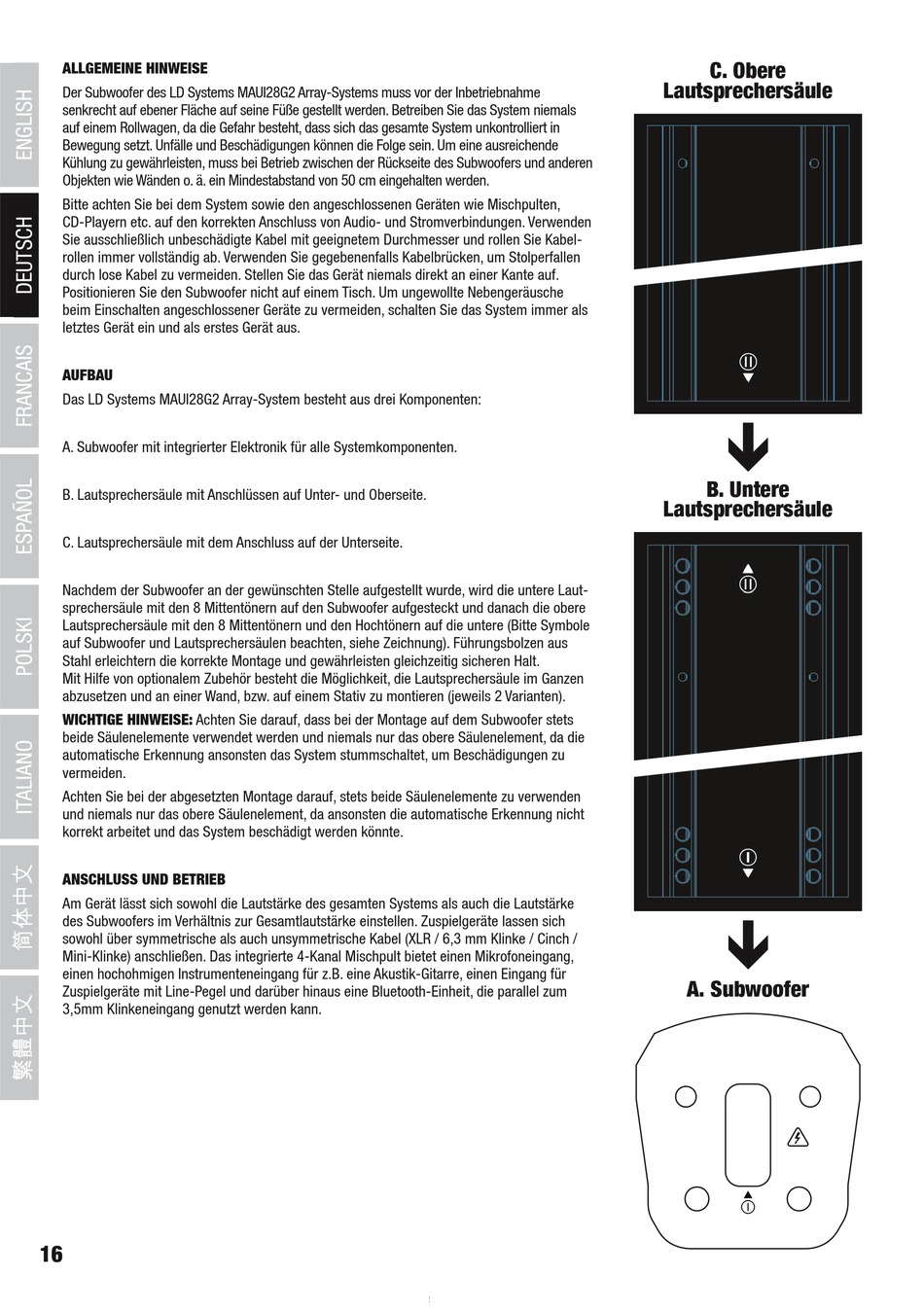

LD Systems MAUI 28 G2 Bedienungsanleitung Seite 16

ALLGEMEINE HINWEISE
Der Subwoofer des LD Systems MAUI28G2 Array-Systems muss vor der Inbetriebnahme
senkrecht auf ebener Fläche auf seine Füße gestellt werden. Betreiben Sie das System niemals
auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in
Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Um eine ausreichende
Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen
Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden.
Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten,
CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden
Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabel-
rollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen
durch lose Kabel zu vermeiden. Stellen Sie das Gerät niemals direkt an einer Kante auf.
Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche
beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als
letztes Gerät ein und als erstes Gerät aus.
AUFBAU
Das LD Systems MAUI28G2 Array-System besteht aus drei Komponenten:
A. Subwoofer mit integrierter Elektronik für alle Systemkomponenten.
B. Lautsprechersäule mit Anschlüssen auf Unter- und Oberseite.
C. Lautsprechersäule mit dem Anschluss auf der Unterseite.
Nachdem der Subwoofer an der gewünschten Stelle aufgestellt wurde, wird die untere Laut-
sprechersäule mit den 8 Mittentönern auf den Subwoofer aufgesteckt und danach die obere
Lautsprechersäule mit den 8 Mittentönern und den Hochtönern auf die untere (Bitte Symbole
auf Subwoofer und Lautsprechersäulen beachten, siehe Zeichnung). Führungsbolzen aus
Stahl erleichtern die korrekte Montage und gewährleisten gleichzeitig sicheren Halt.
Mit Hilfe von optionalem Zubehör besteht die Möglichkeit, die Lautsprechersäule im Ganzen
abzusetzen und an einer Wand, bzw. auf einem Stativ zu montieren (jeweils 2 Varianten).
WICHTIGE HINWEISE: Achten Sie darauf, dass bei der Montage auf dem Subwoofer stets
beide Säulenelemente verwendet werden und niemals nur das obere Säulenelement, da die
automatische Erkennung ansonsten das System stummschaltet, um Beschädigungen zu
vermeiden.
Achten Sie bei der abgesetzten Montage darauf, stets beide Säulenelemente zu verwenden
und niemals nur das obere Säulenelement, da ansonsten die automatische Erkennung nicht
korrekt arbeitet und das System beschädigt werden könnte.
ANSCHLUSS UND BETRIEB
Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke
des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich
sowohl über symmetrische als auch unsymmetrische Kabel (XLR / 6,3 mm Klinke / Cinch /
Mini-Klinke) anschließen. Das integrierte 4-Kanal Mischpult bietet einen Mikrofoneingang,
einen hochohmigen Instrumenteneingang für z.B. eine Akustik-Gitarre, einen Eingang für
Zuspielgeräte mit Line-Pegel und darüber hinaus eine Bluetooth-Einheit, die parallel zum
3,5mm Klinkeneingang genutzt werden kann.
16
C. Obere
Lautsprechersäule

B. Untere
Lautsprechersäule

A. Subwoofer
