HDMI-Switch (nur im Premiumpaket enthalten)

1
2
3
4

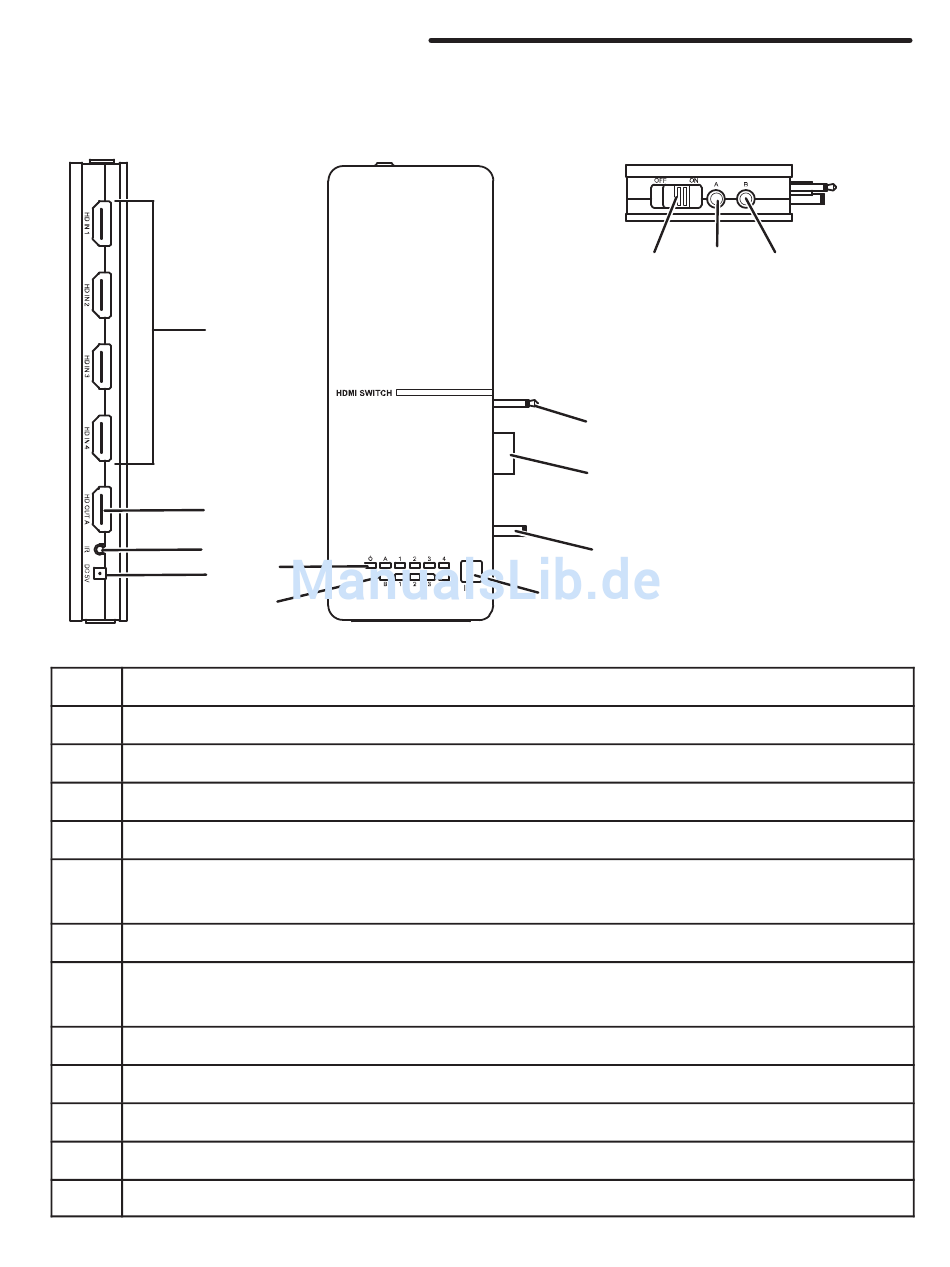

1 HDMI-Eingangsbuchsen (HD IN 1 - 4)
2 HDMI-Ausgangsbuchse (HD OUT A)
3 Anschlussbuchse für 4fach-Infrarot-Sender
4 Anschlussbuchse für 5 V
5 Power-LED (leuchtet, wenn das Gerät eingeschaltet ist)
6 HDMI-Switch-LED (zeigen an, welcher HDMI-Switchkanal an welchen Aus­
gang übertragen wird)
7 EIN/AUS (ON/OFF)-Schalter
8 Wahltaste [A] (Übertragung eines Signals an den HDMI OUT-Anschluss des
WHDMI-Switch)
9 Wahltaste [B] (Übertragung eines Signal an den Receiver)
10 Infrarot-Verbindungsstecker zum Transmitter
11 HDMI-Verbindungsstecker zum Transmitter
12 5 V -Verbindungsstecker zum Transmitter
DC
13 Infrarot-Empfänger
8
5
6
-Netzteil (2,5 A)
DC
Bedienelemente
7 8
10
1
1
12
13
9
Wireless HDMI-Kit
