Installation

Installation
Trennen Sie die Stromversorgung der anzuschließenden Komponenten (z. B. TV, DVD- oder
Blue-ray Player) vor der Installation vom Netz, um Spannungsspitzen und damit verbundene
Schäden zu vermeiden!

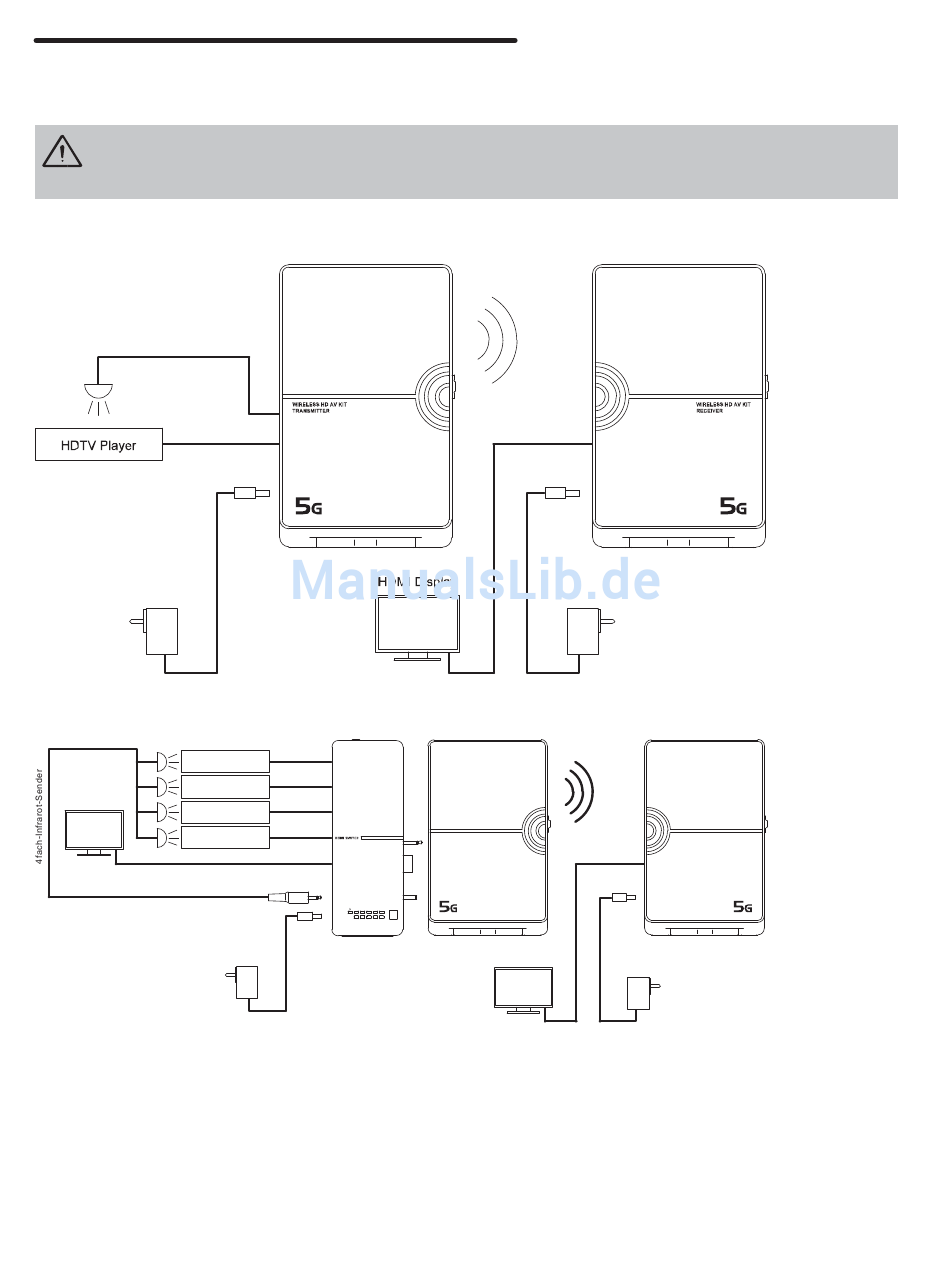

Anschlussplan ohne HDMI-Switch

Infrarot-Sender
HDMI-Kabel

Anschlussplan mit HDMI-Switch

Media Player
Blu-ray Player
HDMI Display
Spielekonsole
Set-Top-Box
Wireless HDMI-Kit
HDMI-Kabel
HDMI-Kabel
HDMI-Kabel
HDMI-Kabel
WIRELESS HD AV KIT
TRANSMITTER
HDMI-Kabel
A 1 2 3 4
B 1 2 3 4 IR
HDMI Display
WIRELESS HD AV KIT
RECEIVER
