Installation des Transmitters mit HDMI-Switch

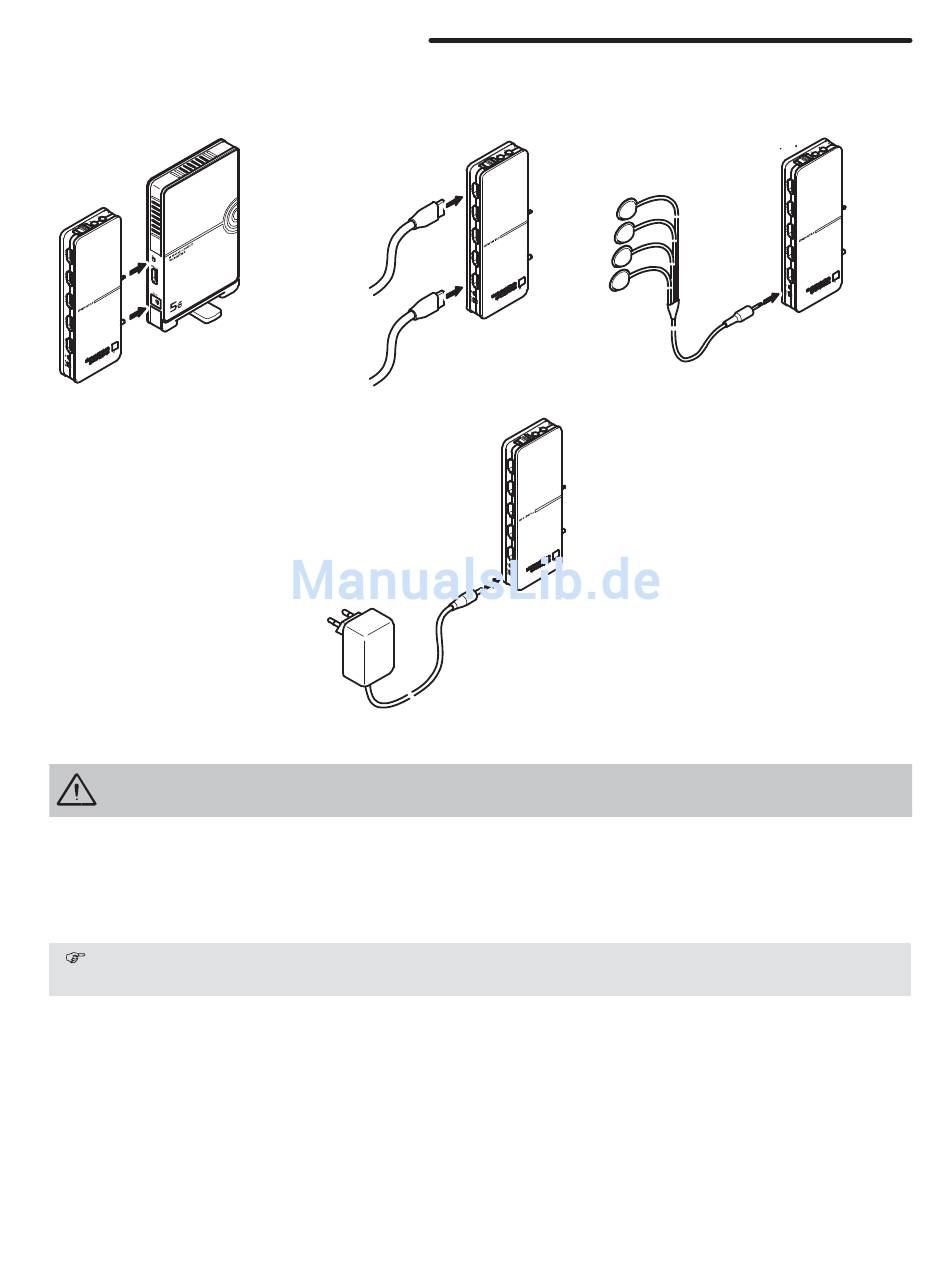

Abbildung 1
1. Verbinden Sie die HDMI-Switch mit dem Transmitter wie in Abbildung 1 gezeigt.
Achten Sie beim Verbinden darauf, dass die Stecker des HDMI-Switch mit den Anschlussbuch­
sen des Transmitters fluchten.
2. Verbinden Sie via HDMI-Kabel bis zu vier Quellgeräte mit den HDMI-Eingangsbuchsen
(HD IN 1-4) des HDMI-Switch (siehe Abbildung 2, Pos. 1).
3. Zusätzlich können Sie über ein HDMI-Kabel ein weiteres Empfangsgerät (z. B. HD-fähiger
Fernseher) an den HD OUT A-Anschluss des HDMI-Switch anschließen (siehe Abbildung
2, Pos. 2).
Bei Bedarf kann das Signal des Quellgeräts direkt an den Ausgang des Transmitters ausgege­
ben werden.
4. Verbinden Sie den 4fach-Infrarot-Sender mit dem HDMI-Switch (siehe Abbildung 3).
5. Platzieren Sie die Infrarot-Sender vor den Infrarot-Empfängern der Quellgeräte.
6. Verbinden Sie das mitgelieferte Netzteil mit der 5V
(siehe Abbildung 4).
7. Stecken Sie das Netzteil des HDMI-Switch in eine ordnungsgemäß installierte
Netzsteckdose.
14
Pos. 1
Pos. 2
Abbildung 2
Abbildung 4
-Anschlussbuchse des HDMI-Switch
DC
Installation
Abbildung 3
Wireless HDMI-Kit
