Manuel Utilisateur

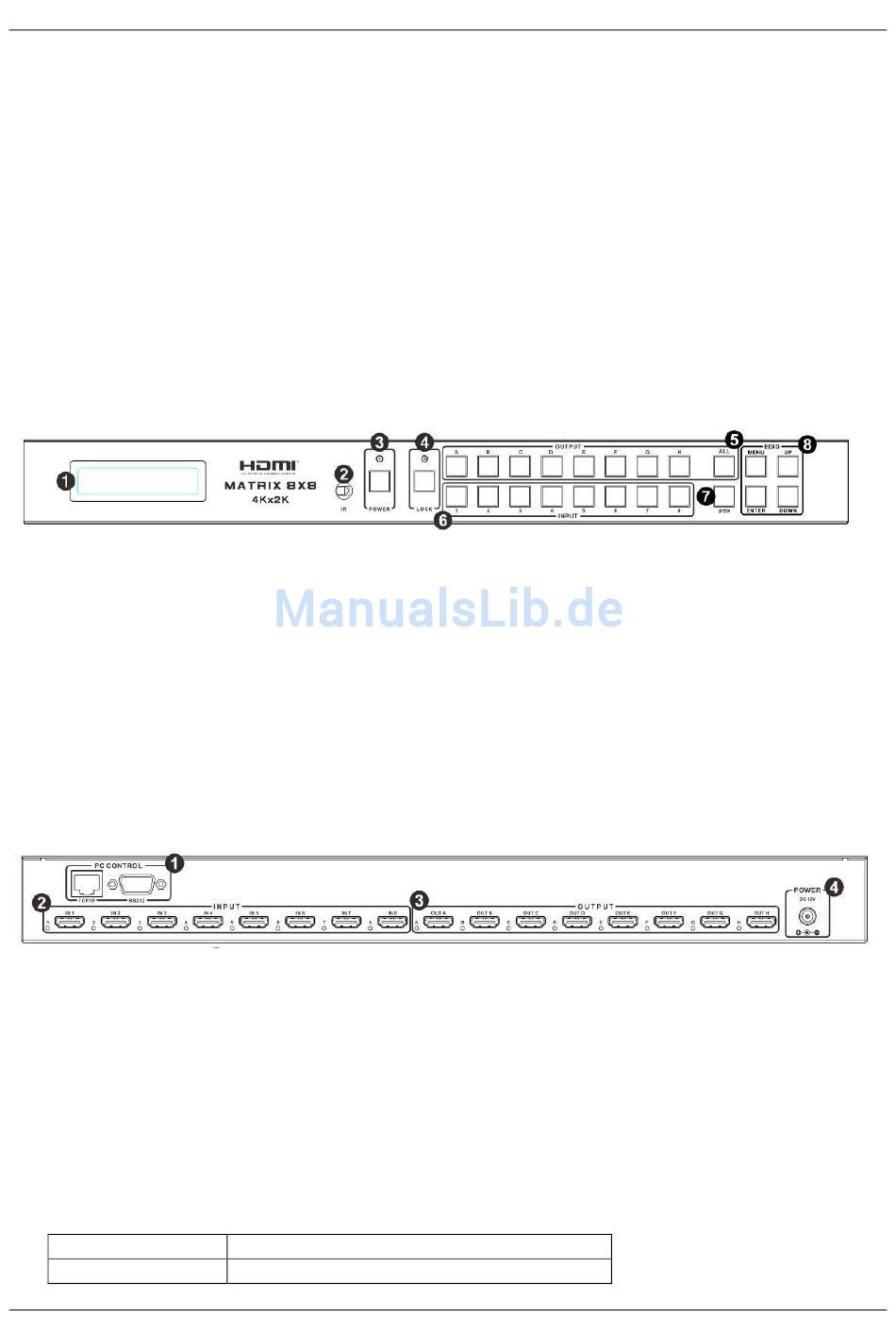

3. Bouton marche: le bouton s'allumera en vert lorsque le Matrix sera en marche et rouge si
l'appareil est en veille
4. Bouton de verrouillage: appuyez sur le bouton une fois pour verrouiller les boutons en
façade, appuyez une seconde fois pour déverrouiller les boutons. La LED s'allumera en
rouge lorsque le verrouillage est actif
5. Boutons de sélection des sorties: sélectionnez A à F pour les sorties ou "All" (toutes)
6. Boutons de sélection des sorties: sélectionnez 1à 8 pour les entrées
7. Bouton PTP: appuyez pour cloner toutes les entrées vers toutes les sorties (entrée 1
vers sortie 1, entrée 2 vers sortie 2 etc.)
8. Zone de contrôle EDID:
Face arrière
1. PC Control:
TCP/IP: Connectez un câble Ethernet actif pour le contrôle TCP/IP
RS232: Connectez un câble D-B9 à un PC pour le contrôle via commandes
RS232
2. Ports entrée HDMI: Connectez vos sources HDMI, la LED s'allumera lorsque un signal
actif est détecté
3. Ports de sortie HDMI: Connectez vos affichages HDMI, la LED s'allumera lorsque un
signal actif est détecté
4. Port d'alimentation: utilisez uniquement l'alimentation fournie pour alimenter le Matrix
Pour contrôler le Matrix en utilisant les boutons en façade, sélectionnez la sortie de A à F ou All
et sélectionnez la sortie de 1 à 8 que vous désirez afficher en sortie.
Pour changer l'entrée EDID, appuyez sur le bouton menu et ensuite sur up/down jusqu'à
trouver l'EDID recherché, puis appuyez sur enter pour entrer dans le sous-menu de port.
Appuyez sur up/down pour sélectionner le port et appuyez sur enter pour enregistrer vos
paramètres.
Table de mode EDID
1. Sous-menu : tableau de mode EDID
Numéro
1
Menu: appuyez pour entrer dans le mode de réglage EDID
Enter: appuyez pour confirmer et enregistrer les réglages
Up: appuyez pour aller vers le haut
Down: appuyez pour aller vers le bas
Description EDID
1080i, 2CH AUDIO
Français
