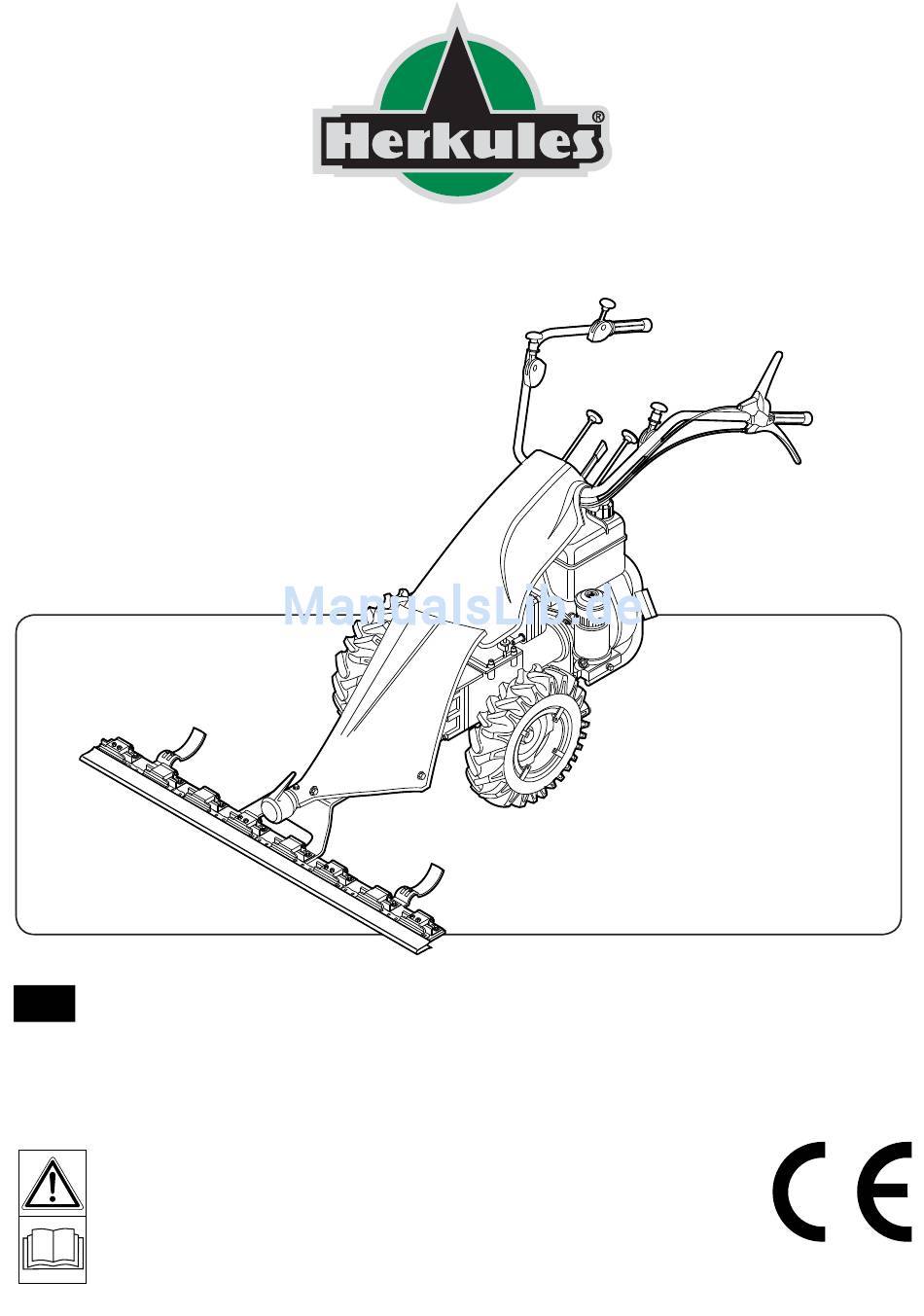

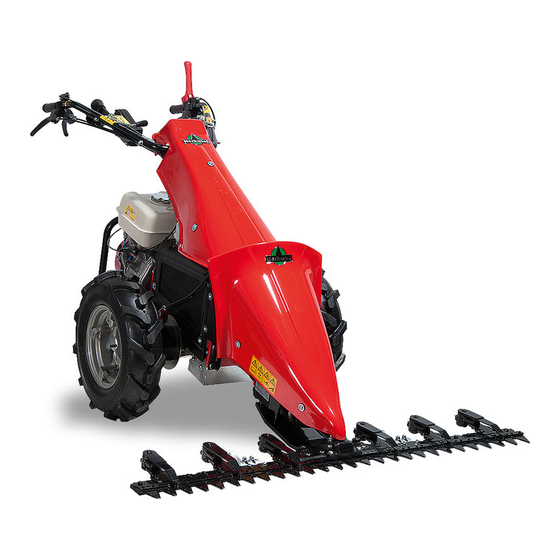

- Seite 1 Herkules FM 520 H Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme der Maschine gründlich durch. Übersetzung der Original Bedienungsanleitung...
- Seite 2 Abb.1...
- Seite 3 Abb.2 Abb.3 0,5÷2 mm Abb.4 Abb.5 Abb.6 Abb.7...
- Seite 4 Abb.8...
- Seite 5 GASHEBEL Vorne Abb.9 Abb.10 Abb.11...
- Seite 6 FM 520 Räder 3.50x6 FM 520 Doppelbereifung 3.50x6 FM 520 Räder 4.00x8 FM 520 Doppelbereifung 4.00x8 400mm 620mm 340mm 550mm 190mm 190mm 180mm 180mm FM 520 Räder 16x6.50x8 FM 520 Räder 4.00x10 480mm 520mm 180mm 310mm Abb.12...
-
Seite 7: Konformitätserklärung (Ce)
Sicherheits- und Gesundheits-Anforderungen sowie mit den Spezi katio- nen übereinstimmt, die in den Richtlinien 2006/42/CE (Maschinen-Richtlinie) und 2004/108/CE (elektromagnetische Verträglichkeit) festgelegt sind. Maschinentyp FM 520 H / Razor Seriennummer FORT Srl Gesetzlicher Vertreter - Verwalter und Eigentümer der technischen Unterlagen Maschinendaten Autorisierter Fachhändler... -
Seite 8: Inhaltsverzeichnis
Inhalt BAUTEILBESCHREIBUNG Abschnitt 1: Beschreibung und Eigenschaften Konformitätserklärung (CE) ...........7 Vorwort ..............9 Abb. 1 Geräteträger mit Schaltgetriebe. Garantie ..............9 Abgebildet ist ein FM 520 mit Mähbalken und Rädern 1.2.1 Garantieausschluss ..........9 4.00x10 (optional erhältlich) Identifizierung der Maschine .......10 1) Typenschild 9) Holmverriegelungshebel Beschreibung der Maschine........10 A = Modell;... -
Seite 9: Abschnitt 1 Beschreibung Und Eigenschaften
Abb. 7 Aufnahme Anbaugeräte Abb. 8 Sicherheitsaufkleber Sicherheitsaufkleber und ihre Position an der Maschine 1) Schnellverschluss 2) Aufnahme für die (Erklärung siehe 2.2 „Sicherheitsaufkleber“). Anbaugeräte Abschnitt 1 Beschreibung und Eigenschaften Vorwort den Austausch der Teile, die nach gründlicher Dieses Handbuch beinhaltet wichtige Anweisungen Untersuchung durch die Technikabteilung des Herstellers zum Gebrauch und zu der Wartung dieser Maschine. -
Seite 10: Identifizierung Der Maschine
linie) und 2004/108/EC (elektromagnetische Verträglich- keit) vorgegebenen Standards, wie in der Konformitätser- ACHTUNG klärung (S.7) jedes Geräteträgers angegeben. 1.4.1 Bestimmungsgemäßer Gebrauch der Maschine Durch das Entfernen und/oder Verfälschen von Sicherheitsvorrichtungen an der Maschine erlischt die Es handelt sich um eine selbstangetriebene Maschine, Garantie und die Haftung des Herstellers. -
Seite 11: Steuerung Und Bedienposition
Lieferbares Zubehör: Mehrscheiben-Trocken- Räder je nach Einsatzzweck: Kupplung kupplung, steuerbar über 3.50x6 Bowdenzug vom Holm 4.00x8 Antriebsgetriebe Zahnradgetriebe im Ölbad 16-6.50x8 Unabhängig vom Antrieb 4.00x10 schaltbar mit Schnellkupp- Klappgreifer für Räder 4.00x8 lung Stahlantriebsräder Drehrichtung der Spurverbreiterungen Gegen den Uhrzeigersinn Zapfwelle in Vorwärtsfahrt Radgewichte Drehrichtung... -
Seite 12: Abschnitt 2 Sicherheit Und Unfallverhütung
Abschnitt 2 Sicherheit und Unfallverhütung 2.1 BETRIEBSSICHERHEIT 2.3 Ökologie und Verschmutzung Der Maschinenbediener soll über die Risiken, die • Bewahren Sie Schmierstoffe und Kraftstoffe außerhalb mit Arbeitsunfällen zusammenhängen, über die der Reichweite von Kindern auf. Lesen Sie die Vorrichtungen, die für seine Sicherheit bestimmt sind, Hinweise und Vorsichtsmaßnahmen aufmerksam und über die allgemeinen Regeln zur Unfallverhütung, durch, die auf den Behältern der Schmierstoffe stehen. -
Seite 13: Sichere Wartung
immer sauber halten. Das gilt auch für die Schalthebel und den Zugangsbereich zum Fahrerplatz, damit keine Schwierigkeiten beim Gebrauch entstehen. ACHTUNG • Es ist absolut verboten, an der Maschine Zubehör mit nicht entsprechender CE Richtlinie anzubauen. Die Sicherheitsaufkleber sind sauber zu halten. Man 2.5 SICHERE WARTUNG muss sie ersetzen, sobald sie sich ablösen oder beschädigt Prüfen Sie die Maschine und die Schutzvorrichtungen... -
Seite 14: Abschnitt 3: Transport
Abschnitt 3 TRANSPORT 3.1 Transport Sie darauf, keine Bowdenzüge und elektrischen Kabel zu Die Maschinen werden in Kartons geliefert. Bei beschädigen. der Lagerung der Maschinen dürfen maximal 3 Die Verladung kann durch Rampen oder durch einen Kartons übereinander gestapelt werden (1+2). Kran (siehe Abb. -
Seite 15: Bevor Sie Mit Der Maschine Arbeiten
Abschnitt 4 VERWENDUNG 4.1 Bevor Sie mit der Maschine arbeiten Gefahr ACHTUNG Um Unfälle und Verletzungen bei der Montage Bevor die Maschine betriebsbereit gemacht wird, bzw. Demontage der Anbaugeräte zu vermeiden, muss der Bediener diese Anleitung und die des ist es vorgeschrieben, geeignete Arbeitskleidung Motorenherstellers (speziell Abschnitt... -
Seite 16: Vorbereitende Maßnahmen
4.1.4 Vorbereitende Maßnahmen Motor: Bevor Sie mit der Maschine arbeiten, überprüfen Sie den Gefahr Motorölstand (siehe Bedienungsanleitung des Motoren- herstellers). Motor Honda GX160 QHB1. Überprüfen Sie vor jedem Start des Motors, ob Der Motor wird ohne Öl geliefert. 0,58 Liter Motoröl für der Kraftstofftank verschlossen ist. -
Seite 17: Vorwärtsfahrt /Einlegen Der Gänge
4.3 Vorwärtsfahrt / „Einlegen der Gänge“ 4.4 Während der Verwendung Um die 3 Vorwärtsgänge einzulegen, gehen Sie wie folgt Fahren Sie auf rutschigem oder nachgebendem Unter- vor: grund langsam und vorsichtig. 1) Bringen Sie den Gashebel bei gelöstem Kupplungshebel (vertikal) und stehender Maschine in ACHTUNG die „Min.“... -
Seite 18: Zapfwelle Pto
Die Differentialsperre wird durch Drücken des Hebels vor: Abb. 1 Pos. 14 nach vorne erreicht. Ziehen Sie den Bringen Sie den Gashebel bei gelöstem Kupplungshe- Verriegelungshebel nach oben und schieben Sie den bel (vertikal) und stehender Maschine in die „Min.“ Hebel nach vorne bis er einrastet. -
Seite 19: Wartung Des Motors
5.2 Wartung des Motors Entfernen Sie die Ölablassschraube (Abb. 4 Pos. 2). Motor Honda GX160H1 QHB1 Lassen Sie das gesamte Öl ab und entsorgen Sie es Der Motor wird ohne Öl geliefert. 0,58 Liter Motoröl für fachgerecht. Viertaktmotoren verwenden, das die Anforderungen Montieren Sie die Ablassschraube wieder und ziehen für API Serviceklasse SJ oder höher (bzw. -
Seite 20: Verschrottung
leichtem Schmieröl. Störungsursache an der Elektroanlage und es wird Decken Sie die Maschine mit einer Plane ab, um sie in diesem Fall empfohlen, sich an die nächstliegende vor Umwelteinflüssen zu schützen. Kundendienststelle zu wenden. B) Motor hat keine Leistung 1) Überprüfen Sie den Luftfilter, er muss sauber und ACHTUNG trocken sein. -
Seite 21: Notizen
NOTIZEN... - Seite 22 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail info@telsnig.de Homepage www.telsnig.de...
