VORSICHT
Betreiben Sie das All-in-One-System nicht in Verbindung mit anderen, nicht ESS-zerti zierten Komponenten.
(Das Anschließen anderer Geräte parallel zu den Produkten von Samsung SDI kann zu unerwarteten
Ergebnissen führen.)
Um alle Funktionen des ESS-Systems nutzen zu können, ist eine Internetverbindung erforderlich.
Wenden Sie sich bei Problemen bitte an den Installateur.
Die Produktspezi kationen können zur Verbesserung der Produktqualität jederzeit ohne vorherige
Ankündigung geändert werden.
VORSICHT
1. Lesen Sie das Handbuch und alle anderen verfügbaren Informationen.
2. Nehmen Sie an Samsung Installationsschulungen teil. Händlern wird dies vor Bereitstellung
eines ESS-Systems empfohlen.
3. Registrieren Sie sich als Samsung Installateur.
4. Sorgen Sie für die Einhaltung der CEC-Akkreditierungsanforderungen für am Stromnetz
angeschlossene Systeme mit Batterien. Dazu ist derzeit eine Akkreditierung zur Installation
bei getrenntem Netz erforderlich.
5. Suchen Sie vor Abgabe eines Angebots den Installationsort auf.
6. Prüfen Sie, ob für den Schaltschrank genügend Platz ist bzw. sich dieser für zusätzliche Anschlüsse
(z. B. externer Zähler für das Modell ESS 3.6) eignet.
7. Informieren Sie sich über die Vorschriften für die Gefahrgutklasse 9 für Transport, Lagerung und
Handhabung von Lithium-Batterien.
8. Informieren Sie sich über die bauordnungsrechtlichen Anforderungen für Batterieinstallationen.
9. Lesen Sie das Handbuch erneut.
10. Stellen Sie sicher, dass Sie die neueste Version des Installationshandbuchs verwenden.
Dieses kann von der Website des Händlers heruntergeladen werden.

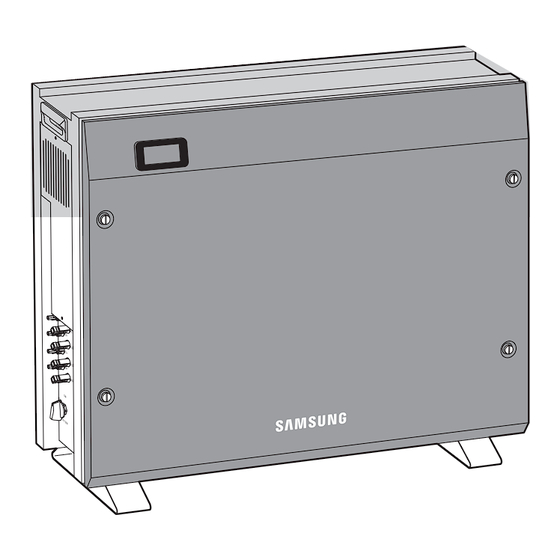

RES 8,0 kWh
Installationshandbuch
All-in-One

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung ELSR802-00002

  • Seite 1 VORSICHT  Betreiben Sie das All-in-One-System nicht in Verbindung mit anderen, nicht ESS-zerti zierten Komponenten. (Das Anschließen anderer Geräte parallel zu den Produkten von Samsung SDI kann zu unerwarteten Ergebnissen führen.)  Um alle Funktionen des ESS-Systems nutzen zu können, ist eine Internetverbindung erforderlich.
  • Seite 2: Inhaltsverzeichnis

    Komponenten mit der Versandliste abgleichen .............. 11 3.1.4 Montage des Batteriemoduls ....................12 Überprüfung auf Schäden nach der Lieferung ................13 Samsung 8,0 kWh 3Phase All-in-One-System identifizieren ............13 4. Montage ........................15 Wahl des Installationsorts ........................15 4.1.1 Mögliche Installationsorte ....................... 16 4.1.2...
  • Seite 3 Inhaltsverzeichnis Vordere Abdeckung schließen ......................34 Verteilerkasten (Platine) sperren ......................36 5.7.1 Wechselstromschutzschalter....................37 5.7.2 FI-Schutzschalter ......................... 37 Elektrischer Anschluss des Energiezählers ..................38 Anschluss der Gleichstromleitung vom PV ..................38 5.10 Erdanschluss ..............................42 5.11 Montage ................................ 43 6. Datenübertragungsverbindung ................47 Internetverbindung ..........................
  • Seite 4 Inhaltsverzeichnis 9. Problemüberprüfung ..................... 79 Allgemeine Ereignisse ..........................79 9.1.1 Wechselrichter – Allgemeine Ereignisse ................79 9.1.2 Wechselrichter – Allgemeine Ereignisse (Schutz) ............80 9.1.3 Allgemeine Systemereignisse (Schutz) ................80 9.1.4 EVS/Datenübertragungsereignisse..................81 Wichtige Ereignisse ........................... 82 10.Wartung ........................83 10.1 Lüfter und Gehäuse reinigen .........................
  • Seite 5 Tabellenverzeichnis Tabellenverzeichnis [Tabelle 1-1: Symbolbeschreibung] ........................ 3 [Tabelle 2-1: Teilebeschreibung] ........................6 [Tabelle 2-2: Grundlegende Spezifikationen] ....................7 [Tabelle 3-1: Beschreibung der Komponenten] ..................11 [Tabelle 4-1: Gewicht des All-in-One-Systems] ..................17 [Tabelle 4-2: Spezifikationen für Ankerschraube] ..................19 [Tabelle 5-1: Beschreibung der Komponenten] ..................25 [Tabelle 5-2: Teileliste] ............................
  • Seite 6 Abbildungsverzeichnis Abbildungsverzeichnis [Abbildung 2-1: Anschlussdiagramm] ......................4 [Abbildung 2-2: Teileansicht des Samsung All-in-One-Systems] ............6 [Abbildung 3-1: Entfernung der Verpackung des Gehäuses] .............. 10 [Abbildung 3-2: Entfernung der Verpackung der Batterie] ..............11 [Abbildung 3-3: Packliste] ..........................11 [Abbildung 3-4: Montage der Batterie] ......................12 [Abbildung 3-5: Typenschild] ..........................
  • Seite 7 Abbildungsverzeichnis [Abbildung 6-4: Datenübertragungsterminal] ..................50 [Abbildung 7-1: Hauptseite] ..........................52 [Abbildung 7-2: Installateur-Startseite] ....................... 53 [Abbildung 7-3: Bildschirm zur Produktdateneingabe in Schritt 1] ..........54 [Abbildung 7-4: Adresseneingabe in Schritt 2] ..................55 [Abbildung 7-5: Eingabe von Details zur Geräteeinrichtung in Schritt 3] ........55 [Abbildung 7-6: Eingabe von Energiepreisen in Schritt 4] ..............
  • Seite 8 Abbildungsverzeichnis [Abbildung 10-4: Lithium-Ionen-Batterie (hergestellt von SAMSUNG SDI)] ........89 [Abbildung 10-5: PV-Anschluss (MC4)] ......................90 [Abbildung 11-1: Leistungsabfallkurve] ...................... 93 [Abbildung 11-2: Stromeffizienzkurve des Systems] ................94 [Abbildung 11-3: Stromeffizienzkurve der PV-Erzeugung] ..............94 Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 10: Über Dieses Handbuch

    Es enthält wichtige Sicherheitshinweise. Der Garantieanspruch verfällt, wenn Sie die Anleitungen in diesem Handbuch nicht befolgen. 1.2 Zielgruppe Dieses Installationshandbuch ist nur für das Samsung 8,0 kWh All-in-One-System anwendbar. 1.3 Verfügbarkeit des Handbuchs Sie können das Installations- und Benutzerhandbuch auf der Seite „https://myess.samsungsdi.com“...
  • Seite 11 1. Über dieses Handbuch Nummer Symbol Beschreibung Gleichstrom Wechselstrom Gleich- und Wechselstrom Dreiphasenwechselstrom Dreiphasenwechselstrom mit Neutralleiter Masseklemme Schutzleiterklemme Rahmen- oder Chassisklemme Siehe Betriebsanleitung Ein (Stromzufuhr) Aus (Stromzufuhr) Ausrüstung durch doppelte oder verstärkte Isolierung geschützt Achtung: Stromschlaggefahr Achtung: heiße Oberfläche Achtung: mögliche Gefahr Deutschland (DE) 09/2015.
  • Seite 12: Tabelle 1-1: Symbolbeschreibung]

    1. Über dieses Handbuch Nummer Symbol Beschreibung Position „Ein“ eines bistabilen Druckschalters Position „Aus“ eines bistabilen Druckschalters Eingangsklemme Ausgangsklemme Bidirektionale Klemme Achtung: Stromschlaggefahr und Risiko einer zeitgesteuerten Energiespeicherentladung Achtung: Risiko eines Hörschadens; Tragen eines Gehörschutzes empfohlen Entsorgen Sie den Wechselrichter nicht mit dem Hausmüll.
  • Seite 13: Sicherheitsinformationen

    Das Gerät darf nicht für andere als die in diesem Installationshandbuch beschriebenen Zwecke verwendet werden. Wenn Sie das Gerät für andere Zwecke verwenden, einzelne Teile des Geräts austauschen oder andere als von Samsung SDI verkaufte oder empfohlene Komponenten verwenden, verfällt der Garantieanspruch. Beispiel: Die Lithium-Ionen- Batterie von Samsung darf nicht durch eine Batterie eines anderen Herstellers ersetzt werden.
  • Seite 14: Sicherheitshinweise

    2. Sicherheitsinformationen 2.2 Sicherheitshinweise VORSICHT Hochspannung in den Stromkreisen zur Spannungsaufbereitung. Gefahr eines Stromschlags oder schwerer Verbrennungen. Sämtliche Arbeiten an den PV-Modulen, Wechselrichtern, Wandlern und Batteriesystemen dürfen nur von qualifizierten Fachkräften durchgeführt werden. Tragen Sie beim Arbeiten an Hochspannungssystemen wie Wechselrichtern und Batteriesystemen Gummihandschuhe und Schutzkleidung.
  • Seite 15: Produktübersicht

    Das All-in-One-System besteht aus einem PV-Wechselrichter, einem Batterielade-/- entladegerät, einer Lithium-Ionen-Batterie und einem Energieverwaltungssystem (EVS). Folgende Basisbetriebsmodi sind verfügbar: PV-Generierungsmodus und PV-Generierungs- und Lade-/Entlademodus. Der Betriebsmodus des Geräts wird vom EVS-Algorithmus automatisch festgelegt. [Abbildung 2-2: Teileansicht des Samsung All-in-One-Systems] Beschreibung Lithium-Ionen-Batterie Wechselrichter (PV-Wechselrichter und Batterielader/-entlader) Tragegriff Lüfter...
  • Seite 16: Grundlegende Spezifikationen

    2. Sicherheitsinformationen 2.3.1 Grundlegende Spezifikationen PV-Generatordaten (Gleichstrom) Max. Eingangsleistung 10 kWp Max. Eingangsleistung pro Strang 5 kWp Max. Eingangsspannung 1000 V Min./anfängliche Eingangsspannung 150 V/188 V MPPT-Spannungsbereich 320 V-800 V Max. Eingangsstrom pro Strang 16 A Anzahl an unabhängigen MPP-Trackern Batteriedaten (Gleichstrom) Batterienennleistung/nutzbare Kapazität 8,0 kWh/7,2 kWh...
  • Seite 17: Erdung Des Pv-Wechselrichters

    2. Sicherheitsinformationen 2.3.2 Erdung des PV-Wechselrichters Der PV-Wechselrichter erfüllt die lokalen Anforderungen zur Erdung. Samsung SDI empfiehlt, den Rahmen und andere elektrisch leitfähige Oberflächen des PV-Wechselrichters so anzuschließen und zu erden, dass eine dauerhafte Erdung und somit ein höchstmöglicher Schutz für Gerät und Personen besteht. Der Gleichstrom-Plus- und -Minuspol des PV- Wechselrichters dürfen nicht geerdet werden.
  • Seite 18: Verpackung Entfernen Und Inhalt Überprüfen

    3. Verpackung entfernen und Inhalt überprüfen 3. Verpackung entfernen und Inhalt überprüfen VORSICHT Das Paket enthält eine Platine. Das Gesamtgewicht beträgt 69 kg. Daher ist besondere Sorgfalt geboten. Das Paket sollte von mindestens zwei Personen geliefert und ausgepackt werden. 3.1 Verpackung entfernen und Modul montieren 3.1.1 Verpackung entfernen Entnehmen Sie die Komponenten wie auf der Abbildung in diesem Abschnitt gezeigt in der folgenden Reihenfolge.
  • Seite 19: Verpackung Des Batteriemoduls Entfernen

    3. Verpackung entfernen und Inhalt überprüfen Entfernen Sie die drei Schutzpolster. Nehmen Sie das Batteriegehäuse aus dem Verpackungsunterteil. [Abbildung 3-1: Entfernung der Verpackung des Gehäuses] 3.1.2 Verpackung des Batteriemoduls entfernen Entfernen Sie die Verpackung des Batteriemoduls wie in [Abbildung 3-2] gezeigt. Öffnen Sie die Verpackung des Geräts.
  • Seite 20: Komponenten Mit Der Versandliste Abgleichen

    3. Verpackung entfernen und Inhalt überprüfen [Abbildung 3-2: Entfernung der Verpackung der Batterie] 3.1.3 Komponenten mit der Versandliste abgleichen Überprüfen Sie nach der Lieferung anhand der [Abbildung 3-3] und der [Tabelle 3-1], ob alle Komponenten in der korrekten Stückzahl im Paket enthalten sind. Packliste [Abbildung 3-3: Packliste] Objekt...
  • Seite 21: Montage Des Batteriemoduls

    3. Verpackung entfernen und Inhalt überprüfen 3.1.4 Montage des Batteriemoduls [Abbildung 3-4] zeigt die Montage des Batteriemoduls. In Abschnitt 5.4 wird die Montage des Batteriemoduls ausführlich beschrieben. [Abbildung 3-4: Montage der Batterie] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 22: Überprüfung Auf Schäden Nach Der Lieferung

    3. Verpackung entfernen und Inhalt überprüfen 3.2 Überprüfung auf Schäden nach der Lieferung Überprüfen Sie das Samsung 8,0 kWh 3Phase All-in-One-System nach der Lieferung auf eventuelle Transportschäden und stellen Sie sicher, dass alle Komponenten in der richtigen Stückzahl vorhanden sind. Wenn das Gehäuse verkratzt ist, wenden Sie sich an Ihren Händler vor Ort, um das Gerät überprüfen zu lassen.
  • Seite 23: Abbildung 3-5: Typenschild]

    3. Verpackung entfernen und Inhalt überprüfen [Abbildung 3-5: Typenschild] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 24: Montage

    4. Montage 4. Montage 4.1 Wahl des Installationsorts VORSICHT Lebensgefahr durch Feuer oder Explosion! Lebensgefahr durch Hochspannung! Trotz sorgfältiger Konstruktion besteht bei elektrischen Geräten Brandgefahr. Installieren Sie das 8,0 kWh All-in-One-System nicht an folgenden Standorten: Auf einer entflammbaren Oberfläche In potenziell explosionsgefährdeten Bereichen In Bereichen, an denen leicht entzündliche Materialien gelagert werden VORSICHT...
  • Seite 25: Mögliche Installationsorte

    4. Montage 4.1.1 Mögliche Installationsorte Die Wahl eines optimalen Installationsorts für das ESS-System ist Voraussetzung für einen sicheren, effizienten und lange währenden Betrieb des Produkts. IP21 muss im Gebäude und vor direktem Sonnenlicht, Regen und Schnee geschützt installiert werden. Installieren Sie das Produkt in einem gut belüfteten und sauberen Bereich ohne Staub oder Insekten (Abstellkammern und Teppiche sind beispielsweise nicht zulässig).
  • Seite 26: Aufbewahrung Des Ess-Systems

    4. Montage 4.1.2 Aufbewahrung des ESS-Systems Das Produkt darf beim Transport nicht gekippt werden. Es muss senkrecht hochgehoben werden. Das Produkt darf nicht aus einer Höhe von 10 cm oder mehr herunterfallen. Stellen Sie sicher, dass das Produkt nicht durch Regen oder Schnee nass wird. Stapeln Sie die Produkte nicht übereinander.
  • Seite 27: Umgebungsbedingungen Und Temperaturen

    4. Montage 4.1.4 Umgebungsbedingungen und Temperaturen Wählen Sie einen Standort, an dem Sie das Gerät jederzeit einfach montieren und demontieren können. Das Gerät muss in Reichweite montiert werden. Die Umgebungstemperatur des Standorts muss zwischen -10°C und +40°C betragen. 4.1.5 Mindestabstand Für eine sichere Montage des Geräts ist ein bestimmter Mindestabstand erforderlich.
  • Seite 28: Montageanleitung

    4. Montage 4.2 Montageanleitung [Abbildung 4-4: Schraubenschlüssel zum Festziehen der Verankerungsmuttern] [Abbildung 4-5: Ankerbolzen] Zugmom Schubmo Schraube Verwendeter Bohrtiefe ment nname Bohrkopf (Min.) (max.) (max.) 1/2 (M12) 55 mm 3.200 kgf 3.400 kgf [Tabelle 4-2: Spezifikationen für Ankerschraube] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 29: Mm)]

    4. Montage Wählen Sie gemäß den Bohrspezifikationen den passenden Bohrkopf aus. Entfernen Sie den Bohrstaub aus dem Bohrloch. Entfernen Sie nun die Mutter und die Unterlegscheibe und führen Sie die Schraube samt Schraubenkopf ein. Platzieren Sie das Gerät, montieren Sie die Unterlegscheibe und die Mutter an der Schraube und ziehen Sie die Mutter mit dem Schraubenschlüssel fest (7 Nm).
  • Seite 30: Abbildung 4-9: Gabelstapler Mit Einer Höhe Von 85-200 Mm]

    4. Montage [Abbildung 4-9: Gabelstapler mit einer Höhe von 85-200 mm] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 31: Elektrische Anschlüsse

    5. Elektrische Anschlüsse 5. Elektrische Anschlüsse HINWEIS Das 8,0 kWh All-in-One-System kann durch elektrostatische Entladungen beschädigt werden. Erden Sie sich vor dem Berühren der Komponenten im Inneren des 8,0 kWh All-in-One-Systems, indem Sie die Erdung des Geräts oder einen geerdeten Gegenstand berühren. VORSICHT Tragen Sie beim Umgang mit dem Lithium-Ionen-Batteriemodul des 8,0 kWh All-in-One-Systems folgende Schutzausrüstung:...
  • Seite 32: Elektrische Anschlüsse - Übersicht

    5. Elektrische Anschlüsse 5.1 Elektrische Anschlüsse – Übersicht Das 8,0 kWh All-in-One-System verfügt über zwei Solarenergieeingänge (PV1 und PV2). Die maximale Leistung pro PV-Eingang beträgt 3,3 kW (pro Strang). Der AC-Ausgang des All-in- One-Systems wird mit dem Hauslastanschluss und dem öffentlichen Stromnetz verbunden. Der digitale Energiezähler wird zur Leistungsmessung zwischen dem Hauslastanschluss und Stromnetz angebracht.
  • Seite 33: Abbildung 5-2: Pv-Anschlüsse]

    5. Elektrische Anschlüsse [Abbildung 5-2: PV-Anschlüsse] HINWEIS Wenn sowohl PV-Strang 1 als auch PV-Strang 2 für PV1 (oder PV2) parallel geschaltet sind, sollten PV-Strang A1 und PV-Strang A2 dort montiert werden, wo die Sonneneinstrahlung (Eingangsspannung) die gleiche wie beim Anschluss desselben Typs desselben Herstellers ist. VORSICHT Die Eingangsspannungen A1 und A2 von PV1 müssen gleich sein, ebenso B1 und B2 von PV2 (PV1: A1 = A2;...
  • Seite 34: Tabelle 5-1: Beschreibung Der Komponenten]

    5. Elektrische Anschlüsse Wie in [Tabelle 5-1] zu sehen, entsprechen die Stromkabel für die Eingangs- und Ausgangsleistung den Spezifikationen für die Gleich-/Wechselstromein- und -ausgänge für dieses System. Empfohlene Kabel für das 8,0 kWh All-in-One-System: Bereich Isolierung Farbcode Netz (L1, L2, L3, N) 5 mm 600 V oder mehr Schwarz...
  • Seite 35: Abbildung 5-3: Innenansicht Von Vorn]

    5. Elektrische Anschlüsse [Abbildung 5-3] zeigt eine Gesamtdarstellung des 8,0 kWh All-in-One-Systems. Ziehen Sie bei Montage und Wartung die Ziffern in der Abbildung zu Rate. [Abbildung 5-3: Innenansicht von vorn] [Abbildung 5-4: Innenansicht von hinten] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 36: Tabelle 5-2: Teileliste]

    5. Elektrische Anschlüsse [Abbildung 5-5: Ansicht von der Seite] Objekt Teileliste Netzwerkanschluss Datenübertragungsteil PV 1 PV-Eingang 1 (A1+ , A1- / A2+ , A2-) PV 2 PV-Eingang 2 (B1+ , B1- / B2+ , B2-) Wechselstromnetzanschluss (SJ39-00636A) Gleichstromtrenn(Isolator)schalter (PV) [Tabelle 5-2: Teileliste] Deutschland (DE) 09/2015.
  • Seite 37: Vordere Abdeckung Öffnen

    5. Elektrische Anschlüsse 5.2 Vordere Abdeckung öffnen HINWEIS Der LCD-Anschluss und die Erdung werden zwischen der oberen linken Frontabdeckung und dem Hauptgehäuse angeschlossen. Entfernen Sie die Frontabdeckung vorsichtig. Schließen Sie das Kabel und die Erdung an und bringen Sie die Frontabdeckung wieder an. Wie in [Tabelle 5-3] gezeigt, wird das 8,0 kWh All-in-One-System mit einer blauen Frontabdeckung geliefert.
  • Seite 38: Anschlussbereich - Übersicht

    5. Elektrische Anschlüsse 5.3 Anschlussbereich – Übersicht [Tabelle 5-4] zeigt den Innenaufbau des 8,0 kWh All-in-One-Systems nach dem Entfernen der Frontabdeckung (Abschnitt 5.1). Innenansicht vorne Innenansicht hinten Die Anschlussklemmen befinden sich auf der Die Rückseite hat eine Abdeckung. Andere Vorderseite des Systems in der Mitte. Die Anschlüsse sind daher unsichtbar.
  • Seite 39: Batterieeinbau

    5. Elektrische Anschlüsse 5.4 Batterieeinbau Entfernen Sie die Frontabdeckung (siehe Unterabschnitt 5.2). [Abbildung 5-6: Innenansicht von hinten] Bereiten Sie die Batterie zur Anbringung am Hauptgehäuse vor. Nehme Sie jedes Modul in beide Hände und schieben Sie sie auf der untersten Ebene beginnend in die Batteriehalterung ein.
  • Seite 40: Abbildung 5-8: Einbau Der Batterie]

    5. Elektrische Anschlüsse Drehmoment = 1,2-1,8 Nm [Abbildung 5-8: Einbau der Batterie] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 41: Innenverdrahtung (Stromversorgung Und Signaldrahtanschluss Für Avs)

    5. Elektrische Anschlüsse 5.5 Innenverdrahtung (Stromversorgung und Signaldrahtanschluss für AVS) Verbinden Sie die Datenübertragungsleitungen (T-Nr. SJ39-00646A) mit den Datenübertragungsanschlüssen der einzelnen Module. Schließen Sie den 6-poligen Stecker am Ende des Kabels am Gehäuse an. [Abbildung 5-9: Verbindung von Batterie und AVS] Schließen Sie den Stecker (T-Nr.
  • Seite 42: Abbildung 5-11: Anschluss Des Batteriestroms]

    5. Elektrische Anschlüsse Befestigen Sie den Batteriekabelbaum mit Kabelklemmen (2 EA). [Abbildung 5-11: Anschluss des Batteriestroms] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 43: Vordere Abdeckung Schließen

    5. Elektrische Anschlüsse 5.6 Vordere Abdeckung schließen HINWEIS Der LCD-Anschluss und die Erdung werden zwischen der oberen linken Frontabdeckung und dem Hauptgehäuse angeschlossen. Entfernen Sie die Frontabdeckung vorsichtig. Schließen Sie das Kabel und die Erdung an und bringen Sie die Frontabdeckung wieder an. Halten Sie die vordere Gehäuseabdeckung mit beiden Händen fest.
  • Seite 44: Abbildung 5-14: Montage Der Frontabdeckung 3]

    5. Elektrische Anschlüsse [Abbildung 5-14: Montage der Frontabdeckung 3] Drehmoment = 1,2-1,8 Nm [Abbildung 5-15: Montage der Frontabdeckung 4] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 45: Verteilerkasten (Platine) Sperren

    5. Elektrische Anschlüsse 5.7 Verteilerkasten (Platine) sperren Die Verteilerplatine erfüllt folgende Funktionen, wenn sie mit dem Wechselrichter, PV und dem Stromnetz verbunden ist: Wechselstromnetz-Blockierfunktion (extern) Wechselstromschutzschalter  : 230 V AC, 32 A, 10 kA (Kurzschlussstrom) Gleichstrom-Blockierfunktion; Gleichstromtrennschalter (DCD) müssen angebracht ...
  • Seite 46: Wechselstromschutzschalter

    5. Elektrische Anschlüsse 5.7.1 Wechselstromschutzschalter Die auf der Verteilerplatine angebrachte Sicherung ist je nach Installation verschieden. Folgen Sie den Installationsstandards, um eine Sicherung einzubauen, die für die Spannung und den Strom des Netzes geeignet ist. Die in [Tabelle 5-5] dargestellten Kabel werden zur Verwendung empfohlen.
  • Seite 47: Elektrischer Anschluss Des Energiezählers

    Hersteller des digitalen Energiezählers vorgeschriebenen Installationsmethode entsprechen. Allerdings muss der digitale Energiezähler entsprechend der Empfehlung von Samsung SDI in Kapitel 6.3 ausgewählt werden. [Abbildung 5-17] zeigt die elektrische Kabelverbindung und die Kommunikationsleitungen des digitalen Energiezählers. Bei einigen Produkten ist ein bidirektionaler Zähler eingebaut.
  • Seite 48: Tabelle 5-7: Kabelstandard]

    5. Elektrische Anschlüsse A2+, A1-, A2-) und PV2 (B1+, B2+, B1-, B2-) des 8,0 kWh All-in-One-Systems herstellen. Der Zuleitungsdrahtstärke geht aus der folgenden Tabelle hervor. Für die Anschlüsse PV1 (A1+, A2+, A1-, A2-) , PV2(B1+, B2+, B1-, B2-) zwischen dem Verteilerkasten und dem 8,0 kWh All-in-One-Eingang werden die folgenden Steckerarten verwendet (MC4-Stecker, PV-Stick-Photovoltaik-Steckverbinder „PUSH IN“-Anschluss).
  • Seite 49: Abbildung 5-20: Pv-Steckeranschluss (Mc4-Steckeranschluss)]

    5. Elektrische Anschlüsse Der Stecker wird am Zuleitungsdraht vom Verteilerkasten (oder auf der PV-Strangseite) angeschlossen, die Buchse am All-in-One-System. Die zwei Geräte sind richtig angeschlossen, wenn sie miteinander verbunden sind. Stellen Sie den PV- und den Wechselstromanschluss her. [Abbildung 5-20: PV-Steckeranschluss (MC4-Steckeranschluss)] Die Wechselstromein- und -ausgänge des All-in-One-Systems sind Steckverbindungen.
  • Seite 50: Abbildung 5-22: Anschluss An Das Öffentliche Stromnetz Am All-In-One-System]

    5. Elektrische Anschlüsse [Abbildung 5-22] zeigt den Aufbau der Klemmleiste. [Abbildung 5-22: Anschluss an das öffentliche Stromnetz am All-in-One-System] HINWEIS Der Stecker für das öffentliche Stromnetz (Wechselstrom) kann separat erworben werden. Die Produktdaten lauten wie folgt: Hersteller: Wieland (www.wieland-electric.com) Stecker Teilenr.: 99.576.0000.7 VORSICHT Die Eingangsspannungen A1 und A2 von PV1 müssen gleich sein, ebenso...
  • Seite 51: Erdanschluss

    5. Elektrische Anschlüsse 5.10 Erdanschluss Dieses dreiphasige All-in-One-System muss am Gehäuse zusätzlich geerdet werden. Die Erdung wird wie folgt durchgeführt: [Abbildung 5-23: Ringkabelschuh anbringen] [Abbildung 5-24: Schutzleiteranschluss am Gehäuse] [Abbildung 5-25: Ringkabelschuh (10R6-4)] Schrauben: SJ60-00126A  Elektroschrauber: PH, +, WSP, M4, L12, NTR, SUS304 ...
  • Seite 52: Tabelle 5-9: Federkraft-Anschlüsse]

    5. Elektrische Anschlüsse 5.11 Montage 5.11.1.1 Stecker und Kabel anschließen [Abbildung 5-26: Abisolier- und Isolierstreifenlängen (mm)] [Abbildung 5-27: Presszange für Aderendhülsen, Art.-Nr. 95.101.1300.0] Einfach-Anschluss Doppelanschluss Leiter Abmantellänge y (mm) Abisolierlänge x (mm) Leiterquerschnitt (mm 0,75 Eindrähtig 14,5+1 14,5+1 14,5+1 14,5+1 14,5+1 Feindrähtig 12,5+1...
  • Seite 53 5. Elektrische Anschlüsse 5.11.1.2 Leitermontage Leitermontage Federkraft-Anschluss Schraubendreher für Klemmstellen mit Federkraft, Schneide DIN 5264 A, geschliffen Schraubanschluss: PZ1-Schraubendreher, Anzugsmoment typ. 0,8-1 Nm Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 54: Anschlussmontage

    5. Elektrische Anschlüsse 5.11.1.3 Anschlussmontage Verschließen Anzugsmoment typ. 4+1 Nm Stecken und verriegeln VORSICHT Biegeradien Beachten Sie den minimalen Biegeradius der Leiter. Vermeiden Sie Zugkräfte auf die Kontaktstellen, indem Sie wie folgt vorgehen: 1. Leitung wie benötigt biegen 2. Leitung ablängen 3.
  • Seite 55: Abbildung 5-28: Seitenansicht Nach Montage Der Seitlichen Abdeckung]

    5. Elektrische Anschlüsse 5.11.1.4 Anschlussdemontage Entriegeln und trennen [Abbildung 5-28: Seitenansicht nach Montage der seitlichen Abdeckung] Verwenden Sie die Schraube zum Befestigen der Seitenabdeckung. Halten Sie dabei ein Drehmomentwert von 1,2-1,8 Nm ein. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 56: Datenübertragungsverbindung

    6. Datenübertragungsverbindung 6. Datenübertragungsverbindung 6.1 Internetverbindung 6.1.1 Komponenten Verkabelter Router (nicht im Lieferumfang enthalten)  Standard-RJ45-LAN-Kabel (nicht im Lieferumfang enthalten)  6.1.2 Anschlussblockdiagramm LAN (Netzbetreiber Router) [Abbildung 6-1: Internetverbindung] 6.1.3 Anschlussmethode Wie in Unterabschnitt 6.4 „Das Datenübertragungsterminal“ beschrieben, verbinden Sie das LAN-Terminal und den Router über das RJ45-LAN-Kabel.
  • Seite 57: Energiezähleranschluss

    6. Datenübertragungsverbindung 6.2 Energiezähleranschluss 6.2.1 RS485-Schnittstelle 6.2.1.1 Komponenten RS-485-Zähler Der RS485-Zähler kommuniziert über das Modbus-Protokoll. Verbindungsleitung (nicht im Lieferumfang enthalten) Sollte für ein Twisted Pair-Kabel verwendet werden. Maximale Kabellänge Das Datenübertragungskabel des RS485-Zählers muss innerhalb von 100 m verwendet werden. [Abbildung 6-2: Verkabelung und Einrichtung des Energiezählers (EM24 RS485-Typ)] Deutschland (DE) 09/2015.
  • Seite 58: Liste Empfohlener Energiezähler

    6. Datenübertragungsverbindung 6.2.1.2 Anschlussklemme [Abbildung 6-3: RS485-Klemmleiste] Verwenden Sie einen Drehmomentschraubendreher mit 0,9-1,2 Nm, um die Schrauben am RS485 anzuziehen. 6.3 Liste empfohlener Energiezähler Firma Modell Schnittst Richtung elle CARLO GAVAZZI EM24-DIN.AV9.3.X.IS.X RS485 bidirektional [Tabelle 6-1: Liste empfohlener Zähler] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 59: Das Datenübertragungsterminal

    6. Datenübertragungsverbindung 6.4 Das Datenübertragungsterminal Datenübertragungsterminal Bidirektionaler Energiezähler: Der Energiezähler muss mit dem RS485-Anschluss • verbunden werden. [Abbildung 6-4: Datenübertragungsterminal] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 60: Erstinstallationinformationen Eingeben

    7. Erstinstallationinformationen eingeben 7. Erstinstallationinformationen eingeben Gehen Sie wie unten beschrieben vor, um die Erstinstallationsinformationen einzugeben und den Betriebsstatus dieses Systems zu überwachen. 7.1 Informationseingabe durch Administrator Sie müssen einen Laptop oder ein Smartphone verwenden, um die Installationsinformationen einzugeben. 7.2 Eingabe der Systeminformationen Schritt 1: Verbindung zu Webseite ->...
  • Seite 61: Verbindung Mit Webseite (Online-/Internetverbindung)

    7. Erstinstallationinformationen eingeben 7.3 Verbindung mit Webseite (Online- /Internetverbindung) 7.3.1 Verbindung mit Webseite Öffnen Sie auf Ihrem Computer oder Smartphone einen Browser und geben Sie die angegebene Adresse ein. Nun wird die Eingabeseite für Systeminformationen angezeigt. URL eingeben: https://myess.samsungsdi.com/engineer/main.do oder https://112.106.12.149/engineer/main.do Geben Sie „https://myess.samsungsdi.com“...
  • Seite 62: Abbildung 7-2: Installateur-Startseite]

    7. Erstinstallationinformationen eingeben Geben Sie im Anmeldefenster Ihre Benutzerkennung und Ihr Passwort ein. Werden Sie Mitglied, wenn Sie noch kein Konto haben. HINWEIS Um das Produkt installieren zu können, müssen Sie sich für eine  Installateur-Mitgliedschaft anstatt für eine allgemeine Mitgliedschaft registrieren.
  • Seite 63: Abbildung 7-3: Bildschirm Zur Produktdateneingabe In Schritt 1]

    Installationszwecken verwendet. Die Einholung der Zustimmung und die Unterschrift erfolgt gemäß den  lokalen Gesetzen. Wir bei Samsung SDI unternehmen alles, um persönliche Daten wie gesetzlich gefordert zu schützen. Geben Sie in Schritt 1 die Produktinformationen und die Kundendaten ein.
  • Seite 64: Abbildung 7-4: Adresseneingabe In Schritt 2]

    7. Erstinstallationinformationen eingeben [Abbildung 7-4: Adresseneingabe in Schritt 2] HINWEIS Geben Sie im Feld für die Adresse das Land und den Ort ein. Es wird  empfohlen, den Fokus auf der Karte zu verschieben und den Installationsort auf diese Weise auszuwählen. Wenn der Standort nicht richtig ist, kann der smarte ...
  • Seite 65: Abbildung 7-6: Eingabe Von Energiepreisen In Schritt 4]

    [Abbildung 7-6: Eingabe von Energiepreisen in Schritt 4] HINWEIS Die eingegebenen Strompreise werden nur als Referenz verwendet, um Energiekosten zu berechnen. Sie entsprechen nicht unbedingt dem tatsächlichen Strompreis. Samsung SDI übernimmt keine Haftung für falsch geschätzte Preise. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 66: Abbildung 7-7: Bildschirm Zum Abschluss Der Installation]

    7. Erstinstallationinformationen eingeben Schließen Sie die Installation ab. Nach einem Klick auf die Schaltfläche „Fertig“ wird die Seite mit Geräteüberwachungsdetails angezeigt. Prüfen Sie, ob die Anmeldung innerhalb von 2-3 Minuten erfolgt. Auf einigen Geräten wird sofort eine automatische Aktualisierung durchgeführt. [Abbildung 7-7: Bildschirm zum Abschluss der Installation] HINWEIS Wenn ein Firmwareupdate erforderlich ist, wird möglicherweise...
  • Seite 67: Fernüberwachung

    7. Erstinstallationinformationen eingeben 7.3.2 Fernüberwachung Führen Sie zur Kontrolle des Betriebsstatus einen Gerätetest aus. Wählen Sie dazu „Remote“ > „Fernüberwachung“ aus [Abbildung 7-8: Fernüberwachungsbildschirm Wenn der Status des installierten Geräts „Ausführen“ ist, klicken Sie auf die Seriennummer. [Abbildung 7-9: Auswahl der zu testenden Produktseriennummer] HINWEIS Nach der Installation kann die Anmeldung bei der Fernüberwachung 2- 3 Minuten dauern.
  • Seite 68: Abbildung 7-10: Auswahl Der Detaillierten Geräteinformationen]

    7. Erstinstallationinformationen eingeben Auf der Produktinformationsseite können Sie die Produktinformationen und den Grundbetriebsstatus überprüfen. Klicken Sie auf die Schaltfläche „Detaillierte Geräteinformationen“. [Abbildung 7-10: Auswahl der detaillierten Geräteinformationen] Überprüfen Sie den Betriebsstatus des Energiezählers. Prüfen Sie, ob die Werte für Stromnetzleistung, Lastleistung und Wechselrichterleistung mit den vom Energiezähler berechneten Werten übereinstimmen.
  • Seite 69: Abbildung 7-12: Seite Für Ess-Funktionstest]

    7. Erstinstallationinformationen eingeben HINWEIS Wenn die Werte auf dieser Seite stark von den tatsächlichen Werten abweichen, kann ein Fehler in der Verkabelung oder ein Konfigurationsproblem mit dem Energiezähler vorliegen. Überprüfen Sie in diesem Fall die Energiezählerkonfigurationsmethode und die Energiezählerinstallationsfehler über die Schaltflächen rechts oben. Führen Sie nun den ESS-Funktionstest durch.
  • Seite 70 7. Erstinstallationinformationen eingeben Stopp Der Test beendet sämtliche ESS-Vorgänge. Bei diesem Test werden Vorgänge wie PV- Generierung, Laden und Entladen der Batterie sowie Stromverkauf/Zukauf vom Netz gestoppt. Prüfen Sie, ob alle Vorgänge zur Anzeige und Messung während des Tests ebenfalls beendet sind. Nur PV Bei diesem Test wird auch der Batterieprozess beendet.
  • Seite 71: Direkte Verbindung Zum Pc Und Lokaler Einstellungswert

    7. Erstinstallationinformationen eingeben 7.4 Direkte Verbindung zum PC und lokaler Einstellungswert 7.4.1 Ablauf bei direkter PC-Verbindung System Aus-Status → Drahtbrücke anbringen, PC-LAN-Kabel anschließen → System  Wechselstrom ein → PC-Direktverbindung → Einstellungswert eingeben → System aus-→ Drahtbrücke entfernen → Internet-LAN-Kabel anschließen 7.4.2 Drahtbrücke anbringen [Abbildung 7-13: Brücke] 7.4.3 LAN-Kabel-Verbindung zwischen PC und System...
  • Seite 72: Sim (System Install Manager)-Verbindung

    7. Erstinstallationinformationen eingeben 7.4.4 SIM (System Install Manager)-Verbindung 7.4.4.1 Um die direkte Datenübertragung zwischen Computer und All-in-One-System zu aktivieren, ändern Sie die TCP/IP-Einstellungen im Computer wie folgt: Einrichtung auf dem Laptop [Systemsteuerung → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern → Local Area Connector → Eigenschaften → Internetprotokoll Version 4 (TCP/IPv4)] IP-Adresse: 17.91.23.1 Subnetzmaske: 255.255.224.0 Standardgateway: 17.91.1.2...
  • Seite 73: Abbildung 7-15: Ersteinrichtungsseite]

    7. Erstinstallationinformationen eingeben Schalten Sie den Strom ein (Wechselstromnetz ein) und starten Sie die PV-Software. Zugriff auf den SIM (System Install Manager) http://17.91.23.196:8000 Nehmen Sie die Einrichtung vor (siehe [Abbildung 7-15]). Schalten Sie den Strom aus (Wechselstromnetz aus) und beenden Sie die PV-Software. →...
  • Seite 74: Funktionstest

    7. Erstinstallationinformationen eingeben 7.4.5 Funktionstest Bei dem Test wird geprüft, ob das Produkt richtig installiert bzw. konfiguriert ist. Bei Fehlern ist eine Überprüfung erforderlich. Klicken Sie dazu zunächst auf „Funktionstest“ (siehe [Abbildung 7-15]). 7.4.5.1 Bildschirm „Funktionstest“ [Abbildung 7-16: Bildschirm „Funktionstest“] Systemstatus überprüfen ①...
  • Seite 75: Abbildung 7-17: Bildschirm „Pv-Ausgangstest"]

    7. Erstinstallationinformationen eingeben 7.4.5.2 PV-Ausgangstest [Abbildung 7-17: Bildschirm „PV-Ausgangstest“] ① Legen Sie den Wert für die Sollleistung fest (z. B. 1000 W). ② Wählen Sie als Betriebsmodus „PV-Ausgang“ aus. ③ Überprüfen Sie PV1-, PV2-, Wechselrichterleistungs- und Betriebsflag. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 76: Abbildung 7-18: Bildschirm „Stromnetzladungstest

    7. Erstinstallationinformationen eingeben 7.4.5.3 Stromnetzladungstest [Abbildung 7-18: Bildschirm „Stromnetzladungstest“ ① Legen Sie den Wert für die Sollleistung fest (z. B. 3000 W). ② Wählen Sie als Betriebsmodus „Stromnetzladung“ aus. ③ Überprüfen Sie Batterie-, Wechselrichterleistungs- und Betriebsflag. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 77: Abbildung 7-19: Bildschirm „Batterieentladungstest"]

    7. Erstinstallationinformationen eingeben 7.4.5.4 Batterieentladungstest [Abbildung 7-19: Bildschirm „Batterieentladungstest“] ① Legen Sie den Wert für die Sollleistung fest (z. B. 3000 W). ② Wählen Sie als Betriebsmodus „Batterieentladung“ aus. ③ Überprüfen Sie Batterie-, Wechselrichterleistungs- und Betriebsflag. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 78: Abbildung 7-20: Bildschirm „Auto-Schwach/Stark-Test"]

    7. Erstinstallationinformationen eingeben 7.4.5.5 Auto-Schwach/Stark-Test [Abbildung 7-20: Bildschirm „Auto-Schwach/Stark-Test“] ① Legen Sie den Wert für die Sollleistung fest (z. B. 3000 W). ② Wählen Sie als Betriebsmodus „Auto-W/S“ (Schwach/Stark) aus. ③ Überprüfen Sie PV1-, PV2-, Batterie-, Wechselrichterleistungs- und Betriebsflag. HINWEIS Das Betriebsflag kann sich je nach Status der PV und der Batterie ändern.
  • Seite 79: Einstellungswert Eingeben

    7. Erstinstallationinformationen eingeben 7.4.6 Einstellungswert eingeben 7.4.6.1 S/N Geben Sie hier den Wert ab Werk ein (eine nachträgliche Änderung ist nicht möglich).  7.4.6.2 Region Wählen Sie einen Ort aus und geben Sie den Namen des Ortes zur Installation im Menü ...
  • Seite 80: Probebetrieb

    8. Probebetrieb 8. Probebetrieb 8.1 Starten des Systems Schalten Sie nach Abschluss der Installation den Wechselstromschutzschalter und den Gleichstromtrennschalter (im Verteilerkasten installiert) ein (siehe Abschnitt 5.7). Überprüfen Sie die Systemprüfmeldung auf dem LCD-Display auf der Vorderseite. [Abbildung 8-1: Anfängliches Display beim Einschalten] Überprüfen Sie nach Abschluss der Systemprüfung das System, die PV und den Batteriestatus.
  • Seite 81: Beschreibung Der Betriebsmodi

    8. Probebetrieb 8.3 Beschreibung der Betriebsmodi Dieses System kennt sechs Betriebsmodi: PV Auto, Nur PV, Batterieentladung, Standby, Wartung (Zwangsladung) und Stand-Alone. Der Ereignisüberprüfungsstatus ist kein bestimmter Modus. 8.3.1 PV-Automodus Sowohl Solarstromerzeugung als auch Laden/Entladen der Batterie sind verfügbar Der Solarstrom wird gesteuert vom EVS in die Batterie geladen oder der Batterie entnommen. Maximal 4,6 kW können an die Last und das Stromversorgungssystem übertragen werden.
  • Seite 82: Modus „Nur Pv

    8. Probebetrieb 8.3.2 Modus „Nur PV“ In diesem Modus kann Solarstrom erzeugt werden. Allerdings ist dabei keine Ladung/Entladung der Batterie möglich. Maximal 4,6 kW der Solarstromerzeugungsleistung kann gesteuert vom EVS zur Last und zum System übertragen werden. [Abbildung 8-6: PV-Erzeugung, Verkauf des Überschusses] [Abbildung 8-7: PV-Erzeugung, Zukauf des Mehrbedarfs] 8.3.3 Batterieentladungsmodus In diesem Modus kann kein Solarstrom erzeugt werden.
  • Seite 83: Standby-Modus

    8. Probebetrieb [Abbildung 8-9: Batterieentladung, Eigenverbrauch, Zukauf des Mehrbedarfs] 8.3.4 Standby-Modus Dies ist der Modus vor der Umschaltung in den Betriebsmodus (PV Auto, Nur PV, Batterieentladung). Die Umschaltung in den Betriebsmodus (PV Auto, Nur PV, Batterieentladung) wird vom EVS gesteuert. [Abbildung 8-10: Display im Standby-Modus] 8.3.5 Zwangslademodus (Wartungsmodus) In diesem Modus wird der Solarstrom nicht verbraucht.
  • Seite 84: Ereignisprüfstatus

    8. Probebetrieb [Abbildung 8-12: Solarstromerzeugung, Batterieladung, Eigenverbrauch, Verkauf des Überschusses] [Abbildung 8-13: Solarstromerzeugung, Batterieladung, Eigenverbrauch, Verkauf des Überschusses] [Abbildung 8-14: Batterieladung, Eigenverbrauch, Verkauf des Überschusses] 8.3.7 Ereignisprüfstatus Dieser Modus hält die Solarstromerzeugung an und versetzt das System in den Standby- Modus, wenn ein Ereignis eintritt.
  • Seite 85: Abbildung 8-16: Ereigniseintritt, Verpolungsschutz Pv-Strang 1]

    8. Probebetrieb [Abbildung 8-16: Ereigniseintritt, Verpolungsschutz PV-Strang 1] [Abbildung 8-17: Ereigniseintritt, Verpolungsschutz PV-Strang 2] [Abbildung 8-18: Ereigniseintritt, Netzspannungsfehler] [Abbildung 8-19: Ereigniseintritt, Netzfrequenzfehler] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 86: Abbildung 8-20: Ereigniseintritt, Fehler Bei Netzphasenfolge]

    8. Probebetrieb [Abbildung 8-20: Ereigniseintritt, Fehler bei Netzphasenfolge] [Abbildung 8-21: Ereigniseintritt, Einzelfehler, DAUERHAFT, SCHUTZ] [Abbildung 8-22: Ereigniseintritt, Außentemperatur zu hoch, DAUERHAFT, SCHUTZ] [Abbildung 8-23: Wechselrichter PWM-Latchfehler, DAUERHAFT, SCHUTZ] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 87: Anwendungs-Downloadmodus

    8. Probebetrieb [Abbildung 8-24: Ereigniseintritt, Wechselrichterfehler, DAUERHAFT, SCHUTZ] 8.3.8 Anwendungs-Downloadmodus [Abbildung 8-25: Display im Anwendungs-Downloadmodus] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 88: Problemüberprüfung

    9. Problemüberprüfung 9. Problemüberprüfung Ereigniscodes können auch auf der Website überprüft werden (https://myess.samsungsdi.com). Wenn das Internet nicht verfügbar ist, können die Ereigniscodes nicht überprüft werden. 9.1 Allgemeine Ereignisse Zu den allgemeinen Ereignissen zählen Warnungen und Schutz. Die Stromerzeugung wird durch Warnstufenereignisse nicht unterbrochen. Angezeigte Warnhinweise verschwinden automatisch, sobald das Problem behoben ist.
  • Seite 89: Wechselrichter - Allgemeine Ereignisse (Schutz)

    9. Problemüberprüfung 9.1.2 Wechselrichter – Allgemeine Ereignisse (Schutz) Code Beschreibung Maßnahmen SCHUTZ E103 VERPOLUNGSSCH Dieser Fehler wird gemeldet, wenn PV- UTZ PV-STRANG 1 STRANG1 angeschlossen ist. PV-STRANG1 muss überprüft werden. Wenn nach der Überprüfung weiterhin ein Fehler auftritt, müssen Sie sich an das Kundendienstcenter wenden.
  • Seite 90: Evs/Datenübertragungsereignisse

    9. Problemüberprüfung 9.1.4 EVS/Datenübertragungsereignisse Code Beschreibung Maßnahmen WARNUNG E603 ENERGIEZÄHLER- Dieser Fehler wird gemeldet, wenn bei der Einrichtung, Verbindung oder EREIGNIS Datenübertragung des Energiezählers ein Fehler auftritt. Der Energiezähler muss überprüft werden. Wenn nach der Überprüfung weiterhin ein Fehler auftritt, müssen Sie sich an das Kundendienstcenter wenden.
  • Seite 91: Wichtige Ereignisse

    9. Problemüberprüfung 9.2 Wichtige Ereignisse Wenn ein wichtiges Ereignis gemeldet wird, stellt das System den Betrieb ein. Wenden Sie sich in diesem Fall an Ihren Installateur, um das System in den Normalbetrieb zurückzuversetzen. Code Beschreibung Maßnahmen Wichtig E903 EINZELFEHLER, Dieser dauerhafte Fehler wird gemeldet, DAUERHAFT, wenn ständig Einzelfehler aufgetreten sind.
  • Seite 92: Wartung

    10. Wartung 10. Wartung 10.1 Lüfter und Gehäuse reinigen HINWEIS Nur qualifizierte Fachkräfte! Sollte der Fehlercode E005 angezeigt werden, beachten Sie die folgenden Verfahren und überprüfen Sie den Lüfter. Wenn der Lüfter verschmutzt ist, befolgen Sie die Anleitung in diesem Kapitel, um ihn zu reinigen. Schalten Sie den Wechselstromschutzschalter und den Gleichstromtrennschalter im AIO aus.
  • Seite 93: Abbildung 10-2: Entfernung Der Seitenabdeckung]

    10. Wartung [Abbildung 10-2: Entfernung der Seitenabdeckung] Wenn die zeitliche Abdeckung entfernt ist, reinigen Sie den Lüfter mit einer weichen Bürste, einem Pinsel oder einem feuchten Tuch. Entfernen Sie den Lüfteranschluss. [Abbildung 10-3: Entfernung des Lüfters] Reinigen Sie den Lüfter mit einem weichen Pinsel oder einem feuchten Tuch. HINWEIS Druckluft kann den Lüfter beschädigen.
  • Seite 94: Überprüfung Und Austausch Diverser Bauteile

    10. Wartung 10.2 Überprüfung und Austausch diverser Bauteile HINWEIS Nur qualifizierte Fachkräfte! 10.2.1 Überprüfung der Sicherung Überprüfen Sie die Sicherung, falls das Gerät den Fehler (E9XX) anzeigt und nicht funktioniert. Führen Sie die Sicherungsprüfung nicht durch, wenn das Gerät in Betrieb ist. Prüfen Sie die Sicherung nach dem Ausschalten des Gleichstromtrennschalters und des Wechselstromschutzschalters.
  • Seite 95: Überprüfung Des Lüfterbetriebs

    10. Wartung Messen Sie den Widerstandswert an beiden Enden der Wechselrichterzwischenkreis-Platine (SJ92-01503A) CN204, CN205 mit einem Multimeter. Tauschen Sie die Platine aus, wenn der Widerstandswert auf einen Kurzschluss hindeutet (nahe 0). 10.2.4 Überprüfung des Lüfterbetriebs Überprüfen Sie den Lüfter, wenn der Fehler E005 angezeigt wird und das Gerät nicht funktioniert.
  • Seite 96: Batteriewartung

    10. Wartung 10.3 Batteriewartung VORSICHT Alle Arbeiten am ESS und an elektrischen Anschlüssen müssen durch Personen mit Kenntnissen über Batterien und die erforderlichen Vorsichtsmaßnahmen überwacht werden. Ersetzen Sie beim Austausch von Batteriemodulen die alten durch den gleichen Typ und mit der gleichen Anzahl an Batterien oder Batteriepacks (überprüfen Sie dazu das Typenschild oder die Seriennummern/Modellnummern an den Batteriemodulen).
  • Seite 97: Batteriewechsel

    10. Wartung 10.3.2 Batteriewechsel Trennen Sie vor dem Batteriewechsel die Kabel für die Strom- und für die Datenübertragungsverbindung. Elektrischer Anschluss des Hauptgehäuses: Schalten Sie den Wechselstromschutzschalter und den Gleichstromtrennschalter im Verteilerkasten (oder im AIO) aus, damit kein Strom mehr fließt. MC4-Stecker zur Verbindung mit der Photovoltaikquelle: Ziehen Sie den Stecker aus der Buchse.
  • Seite 98: Liste Von Austauschbaren Teilen

    Das 8,0 kWh-System verwendet ein Batteriemodul bestehend aus vier Batterien. Hersteller ist SAMSUNG SDI. Wenn Sie das Batteriemodul ersetzen müssen, wenden Sie sich bitte an SAMSUNG SDI und geben den Namen des Moduls sowie die Seriennummer des 8,0 kWh All-in-One-Systems an.
  • Seite 99: Pv-Anschluss

    Wartungsbedingungen ab. Der Name des Herstellers und die Modellnummer des Lüfters sind wie folgt: DC FAN MOTOR (Gleichstromlüftermotor). Weitere Einzelheiten finden Sie im Wartungshandbuch. Oder wenden Sie sich an den SAMSUNG SDI-Service. Die Kontaktadresse finden Sie in Kapitel 13. Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 100: Technische Daten

    11. Technische Daten 11. Technische Daten PV-Daten (Gleichstrom) Max. Eingangsleistung 10 kWp Max. Eingangsleistung pro Strang 5 kWp Max. Eingangsspannung 1000 V Min./anfängliche Eingangsspannung 150 V/188 V MPPT-Spannungsbereich 320 V-800 V Max. Eingangsstrom pro Strang 16 A Max. Eingangskurzschlussstrom für jeden MPPT Max.
  • Seite 101: Schutzeinrichtung

    11. Technische Daten Gesamte harmonische Verzerrung. <5% (Gesamter harmonischer Faktor des Ausgangsstroms mit gesamtem harmonischem Faktor der Wechselstromspannung < 2 % und Wechselstrom > 50 % der Nennleistung) LIB-Batteriemoduldaten Mindestkapazität 68 Ah Nennkapazität 2 kWh 29,6 V Gleichstrom Nennspannung (3,7 V/Zelle) 32,8 V Gleichstrom Maximale Spannung (4,1 V/Zelle)
  • Seite 102: Tabelle 11-1: Technische Daten]

    11. Technische Daten Überspannungskategorie Merkmale Display Angepasstes LCD Datenübertragung LAN, RS485 Energieverwaltungssystem Integriert Zertifikate und Zulassungen VDE-AR-N 4105, VDE 0126-1-1, CE, IEC 62109-1, IEC 62109-2 VDE-AR-2510-50 [Tabelle 11-1: Technische Daten] [Abbildung 11-1: Leistungsabfallkurve] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 103: Abbildung 11-2: Stromeffizienzkurve Des Systems]

    11. Technische Daten [Abbildung 11-2: Stromeffizienzkurve des Systems] [Abbildung 11-3: Stromeffizienzkurve der PV-Erzeugung] Deutschland (DE) 09/2015. Rev 1.0...
  • Seite 104: Demontage

    12. Demontage 12. Demontage 12.1 Demontage VORSICHT Verletzungsgefahr durch hohes Gewicht des 8,0 kWh All-in-One! Das System sollte von mindestens zwei Personen bewegt werden. VORSICHT Durch Hochspannung im 8,0 kWh All-in-One besteht Lebensgefahr! VORSICHT Lebensgefahr durch Spannungsspitzen, wenn die positiven und negativen Pole der Batterie durch leitende Metalle kurzgeschlossen werden.
  • Seite 105: Verpackung

    12.2 Verpackung Das 8,0 kWh All-in-One muss in der Originalverpackung verpackt werden. Wenn Sie das Gerät in einer anderen Kiste als der von Samsung SDI zur Verfügung gestellten verpacken müssen, ist das Mindestgewicht von 69 kg zu berücksichtigen. Das Hauptgehäuse muss komplett in die Kiste passen.
  • Seite 106: Kontakt

    ■ E-Mail: Wenden Sie sich bitte bei technischen Problemen oder Fragen zum Einsatz an die Installationsfirma. Um Kundensupport zu erhalten, werden die folgenden Informationen benötigt: 1. Produkttyp: ELSR802-00002 2. Seriennummer: 3. Typ und Konfiguration der PV-Module 4. Zusatzausstattung: Modellname des Energiezählers...
  • Seite 107 Deutschland (DE) 09/2015. Rev 1.0...

Inhaltsverzeichnis
