Akku entnehmen
Der Akku 11 verfügt über zwei Verriegelungsstu-
fen, die verhindern sollen, dass der Akku beim
unbeabsichtigten Drücken der Akku-Entriege-
lungstaste 12 herausfällt. Solange der Akku im
Elektrowerkzeug eingesetzt ist, wird er durch
eine Feder in Position gehalten.

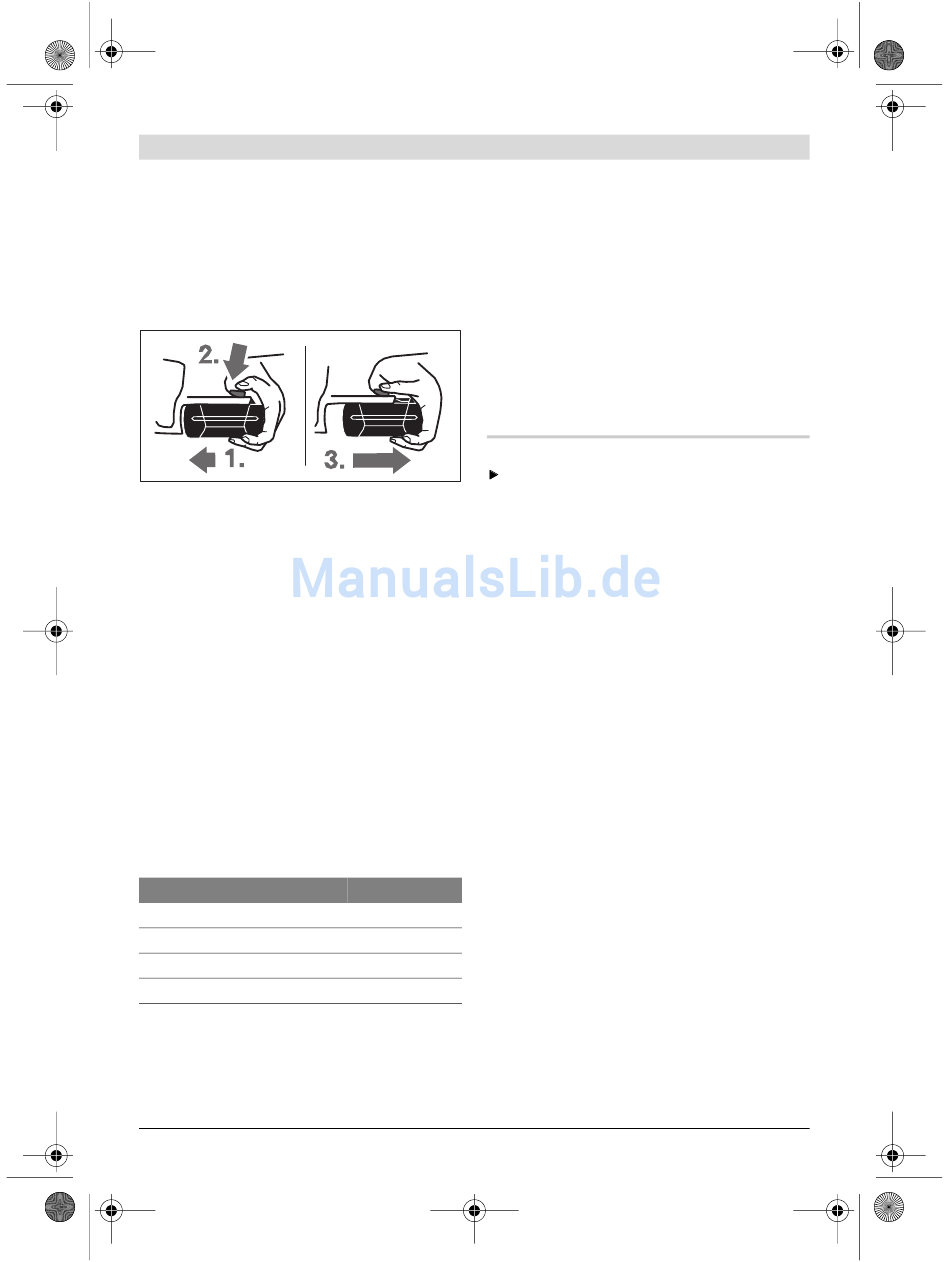

Zum Entnehmen des Akkus 11:
– Drücken Sie den Akku gegen den Fuß des
Elektrowerkzeuges (1.) und gleichzeitig auf
die Entriegelungstaste 12 (2.).
– Ziehen Sie den Akku vom Elektrowerkzeug ab,
bis ein roter Streifen sichtbar wird (3.).
– Drücken Sie nochmals die Entriegelungstaste
12 und ziehen Sie den Akku vollständig her-
aus.
Akku-Ladezustandsanzeige
Die drei grünen LED der Akku-Ladezustandsan-
zeige 14 zeigen den Ladezustand des Akkus 11
an. Aus Sicherheitsgründen ist die Abfrage des
Ladezustands nur bei Stillstand des Elektro-
werkzeuges möglich.
Drücken Sie die Taste 15, um den Ladezustand
anzuzeigen (auch bei abgenommenem Akku
möglich). Nach ca. 5 Sekunden erlischt die
Ladezustandsanzeige selbsttätig.
LED
Dauerlicht 3 x Grün
Dauerlicht 2 x Grün
Dauerlicht 1 x Grün
Blinklicht 1 x Grün
Leuchtet nach dem Drücken der Taste 15 keine
LED, ist der Akku defekt und muss ausgetauscht
werden.
Bosch Power Tools
Während des Ladevorganges leuchten die drei
grünen LED nacheinander auf und erlöschen
kurzzeitig. Der Akku ist vollständig geladen,
wenn die drei grünen LED dauerhaft leuchten.
Etwa 5 Minuten nachdem der Akku vollständig
geladen wurde, erlöschen die drei grünen LED
wieder.
Der Akku ist mit einer NTC-Temperaturüberwa-
chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C zu-
lässt. Dadurch wird eine hohe Akku-Lebens-
dauer erreicht.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit
dem Zusatzgriff 16.
Zusatzgriff schwenken (siehe Bild A)
Sie können den Zusatzgriff 16 beliebig schwen-
ken, um eine sichere und ermüdungsarme Ar-
beitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatz-
griffverstellung 10 entgegen dem Uhrzeigersinn
und schwenken Sie den Zusatzgriff 16 in die
gewünschte Position. Danach drehen Sie die
Flügelschraube 10 im Uhrzeigersinn wieder
fest.
Bohrtiefe einstellen (siehe Bild B)
Mit dem Tiefenanschlag 1 kann die gewünschte
Bohrtiefe X festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlagein-
stellung 9 und setzen Sie den Tiefenanschlag in
den Zusatzgriff 16 ein.
Die Riffelung am Tiefenanschlag 1 muss nach
unten zeigen.
Kapazität
Schieben Sie das SDS-plus-Einsatzwerkzeug
≥2/3
bis zum Anschlag in die Werkzeugaufnahme
SDS-plus 2. Die Beweglichkeit des SDS-plus-
≥1/3
Werkzeugs kann sonst zu einer falschen Ein-
<1/3
stellung der Bohrtiefe führen.
Reserve
Ziehen Sie den Tiefenanschlag so weit heraus,
dass der Abstand zwischen der Spitze des Boh-
rers und der Spitze des Tiefenanschlags der ge-
wünschten Bohrtiefe X entspricht.
