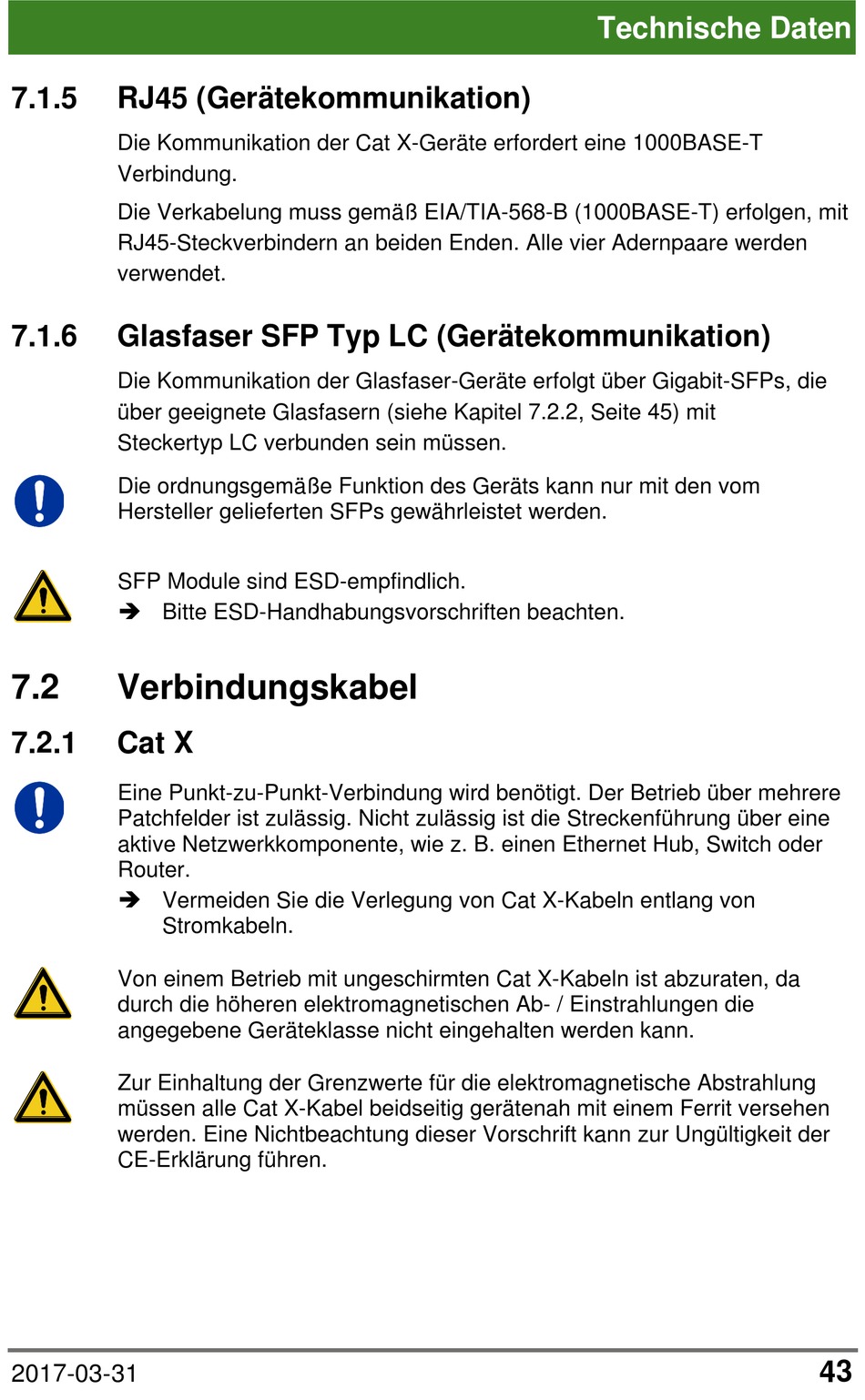

7.1.5
RJ45 (Gerätekommunikation)
Die Kommunikation der Cat X-Geräte erfordert eine 1000BASE-T
Verbindung.
Die Verkabelung muss gemäß EIA/TIA-568-B (1000BASE-T) erfolgen, mit
RJ45-Steckverbindern an beiden Enden. Alle vier Adernpaare werden
verwendet.
Pos: 32 /806-IHSE/Technische Daten/Schnittstellen/Glasfaser SFP Typ LC @ 5\mod_1278937700855_258.doc @ 43147 @ 3 @ 1
7.1.6
Glasfaser SFP Typ LC (Gerätekommunikation)
Die Kommunikation der Glasfaser-Geräte erfolgt über Gigabit-SFPs, die
über geeignete Glasfasern (siehe Kapitel 7.2.2, Seite 45) mit
Steckertyp LC verbunden sein müssen.
Die ordnungsgemäße Funktion des Geräts kann nur mit den vom
Hersteller gelieferten SFPs gewährleistet werden.
SFP Module sind ESD-empfindlich.
Bitte ESD-Handhabungsvorschriften beachten.
Pos: 33 /806-IHSE/Technische Daten/Verbindungskabel/UEB_Verbindungskabel @ 5\mod_1279191107845_258.doc @ 43868 @ 2 @ 1
7.2
Verbindungskabel
Pos: 34 /806-IHSE/Technische Daten/Verbindungskabel/Verbindungskabel (Cat X) @ 5\mod_1278578406026_258.doc @ 42203 @ 3 @ 1
7.2.1
Cat X
Eine Punkt-zu-Punkt-Verbindung wird benötigt. Der Betrieb über mehrere
Patchfelder ist zulässig. Nicht zulässig ist die Streckenführung über eine
aktive Netzwerkkomponente, wie z. B. einen Ethernet Hub, Switch oder
Router.
Vermeiden Sie die Verlegung von Cat X-Kabeln entlang von
Stromkabeln.
Von einem Betrieb mit ungeschirmten Cat X-Kabeln ist abzuraten, da
durch die höheren elektromagnetischen Ab- / Einstrahlungen die
angegebene Geräteklasse nicht eingehalten werden kann.
Zur Einhaltung der Grenzwerte für die elektromagnetische Abstrahlung
müssen alle Cat X-Kabel beidseitig gerätenah mit einem Ferrit versehen
werden. Eine Nichtbeachtung dieser Vorschrift kann zur Ungültigkeit der
CE-Erklärung führen.
