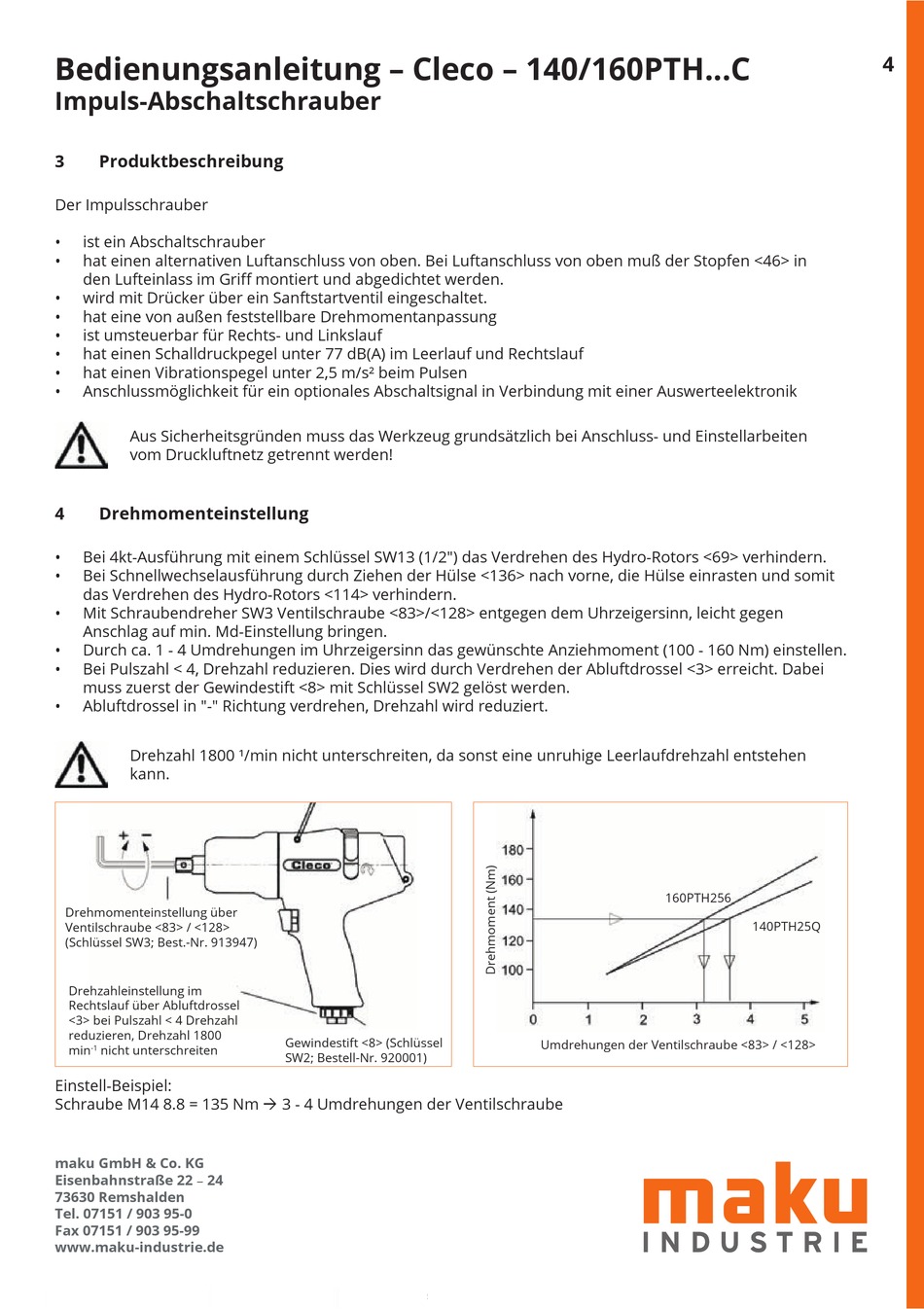

Bedienungsanleitung – Cleco – 140/160PTH...C
Impuls-Abschaltschrauber
3
Produktbeschreibung
Der Impulsschrauber
•
ist ein Abschaltschrauber
•
hat einen alternativen Luftanschluss von oben. Bei Luftanschluss von oben muß der Stopfen <46> in
den Lufteinlass im Griff montiert und abgedichtet werden.
•
wird mit Drücker über ein Sanftstartventil eingeschaltet.
•
hat eine von außen feststellbare Drehmomentanpassung
•
ist umsteuerbar für Rechts- und Linkslauf
•
hat einen Schalldruckpegel unter 77 dB(A) im Leerlauf und Rechtslauf
•
hat einen Vibrationspegel unter 2,5 m/s² beim Pulsen
•
Anschlussmöglichkeit für ein optionales Abschaltsignal in Verbindung mit einer Auswerteelektronik
Aus Sicherheitsgründen muss das Werkzeug grundsätzlich bei Anschluss- und Einstellarbeiten
vom Druckluftnetz getrennt werden!
4
Drehmomenteinstellung
•
Bei 4kt-Ausführung mit einem Schlüssel SW13 (1/2") das Verdrehen des Hydro-Rotors <69> verhindern.
•
Bei Schnellwechselausführung durch Ziehen der Hülse <136> nach vorne, die Hülse einrasten und somit
das Verdrehen des Hydro-Rotors <114> verhindern.
•
Mit Schraubendreher SW3 Ventilschraube <83>/<128> entgegen dem Uhrzeigersinn, leicht gegen
Anschlag auf min. Md-Einstellung bringen.
•
Durch ca. 1 - 4 Umdrehungen im Uhrzeigersinn das gewünschte Anziehmoment (100 - 160 Nm) einstellen.
•
Bei Pulszahl < 4, Drehzahl reduzieren. Dies wird durch Verdrehen der Abluftdrossel <3> erreicht. Dabei
muss zuerst der Gewindestift <8> mit Schlüssel SW2 gelöst werden.
•
Abluftdrossel in "-" Richtung verdrehen, Drehzahl wird reduziert.
Drehzahl 1800 ¹/min nicht unterschreiten, da sonst eine unruhige Leerlaufdrehzahl entstehen
kann.
Drehmomenteinstellung über
Ventilschraube <83> / <128>
(Schlüssel SW3; Best.-Nr. 913947)
Drehzahleinstellung im
Rechtslauf über Abluftdrossel
<3> bei Pulszahl < 4 Drehzahl
reduzieren, Drehzahl 1800
min
nicht unterschreiten
-1
Einstell-Beispiel:
Schraube M14 8.8 = 135 Nm 3 - 4 Umdrehungen der Ventilschraube
maku GmbH & Co. KG
Eisenbahnstraße 22 – 24
73630 Remshalden
Tel. 07151 / 903 95-0
Fax 07151 / 903 95-99
www.maku-industrie.de
Gewindestift <8> (Schlüssel
SW2; Bestell-Nr. 920001)
160PTH256
Umdrehungen der Ventilschraube <83> / <128>
4
140PTH25Q
