Bedienungsanleitung - Cleco - 140/160PTH...C
Impuls-Abschaltschrauber
Cleco
140/160PTH...C
1
Seite 2
2
3
4
5
6
Was tun wenn ... -
7
Reparaturanleitung -
8
Ersatzteilzeichnung und Bestelllisten -
9
Montagehinweise -
10
Vorrichtungs-Bestellliste -
11
Hinweise -
Seite 20
maku GmbH & Co. KG
Eisenbahnstraße 22 - 24
73630 Remshalden
Tel. 07151 / 903 95-0
Fax 07151 / 903 95-99
www.maku-industrie.de
Seite 3
Seite 4
Seite 4
Seite 5
ab Seite 6
ab Seite 16
Seite 19
ab Seite 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cleco 160PTH...C Serie
Inhaltszusammenfassung für Cleco 160PTH...C Serie
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung – Cleco – 140/160PTH...C Impuls-Abschaltschrauber Cleco 140/160PTH...C Sicherheit — Seite 2 Technische Daten — Seite 3 Produktbeschreibung — Seite 4 Drehmomenteinstellung — Seite 4 Inspektion und Wartung — Seite 5 Was tun wenn ... — ab Seite 5 Reparaturanleitung —... -
Seite 2: Sicherheit
Bedienungsanleitung – Cleco – 140/160PTH...C Impuls-Abschaltschrauber Modell-Schlüssel Sicherheit Diese Betriebsanleitung vor dem Auspacken und vor Inbetriebnahme des Werkzeugs lesen und genau beachten! Der Schrauber darf nur von Personen benutzt, gewartet und instandgesetzt werden, die mit den Sicherheitshinweisen und der Betriebsanleitung vertraut sind. Die örtlichen Sicherheitsvorschriften bezüglich Installation, Betrieb und Wartung sind stets zu befolgen. -
Seite 3: Technische Daten
Bedienungsanleitung – Cleco – 140/160PTH...C Impuls-Abschaltschrauber Technische Daten Abmessungen in mm Leistungsdaten Drehmomentbereich Leerlauf- Luftverbrauch drehzahl Best.-Nr. hart weich m³/min /min max. min. max. min. Leerlauf Pulsen 140PTHC25Q 7/16" 2500 0,28 0,72 160PTHC256 3/4" Ermittlung der Leistungsdaten nach ISO 5393 maku GmbH &... -
Seite 4: Produktbeschreibung

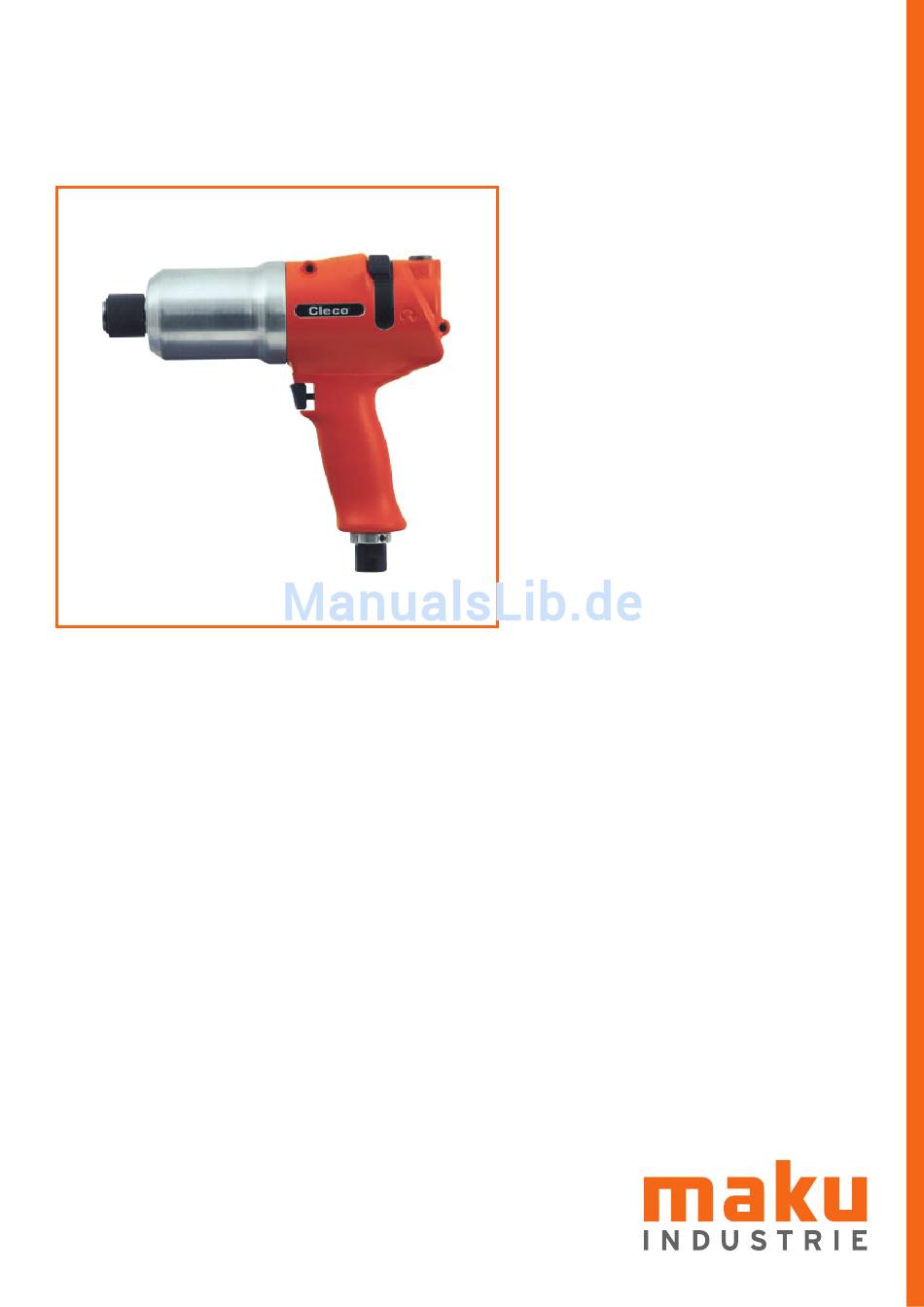

Bedienungsanleitung – Cleco – 140/160PTH...C Impuls-Abschaltschrauber Produktbeschreibung Der Impulsschrauber • ist ein Abschaltschrauber • hat einen alternativen Luftanschluss von oben. Bei Luftanschluss von oben muß der Stopfen <46> in den Lufteinlass im Griff montiert und abgedichtet werden. • wird mit Drücker über ein Sanftstartventil eingeschaltet. -
