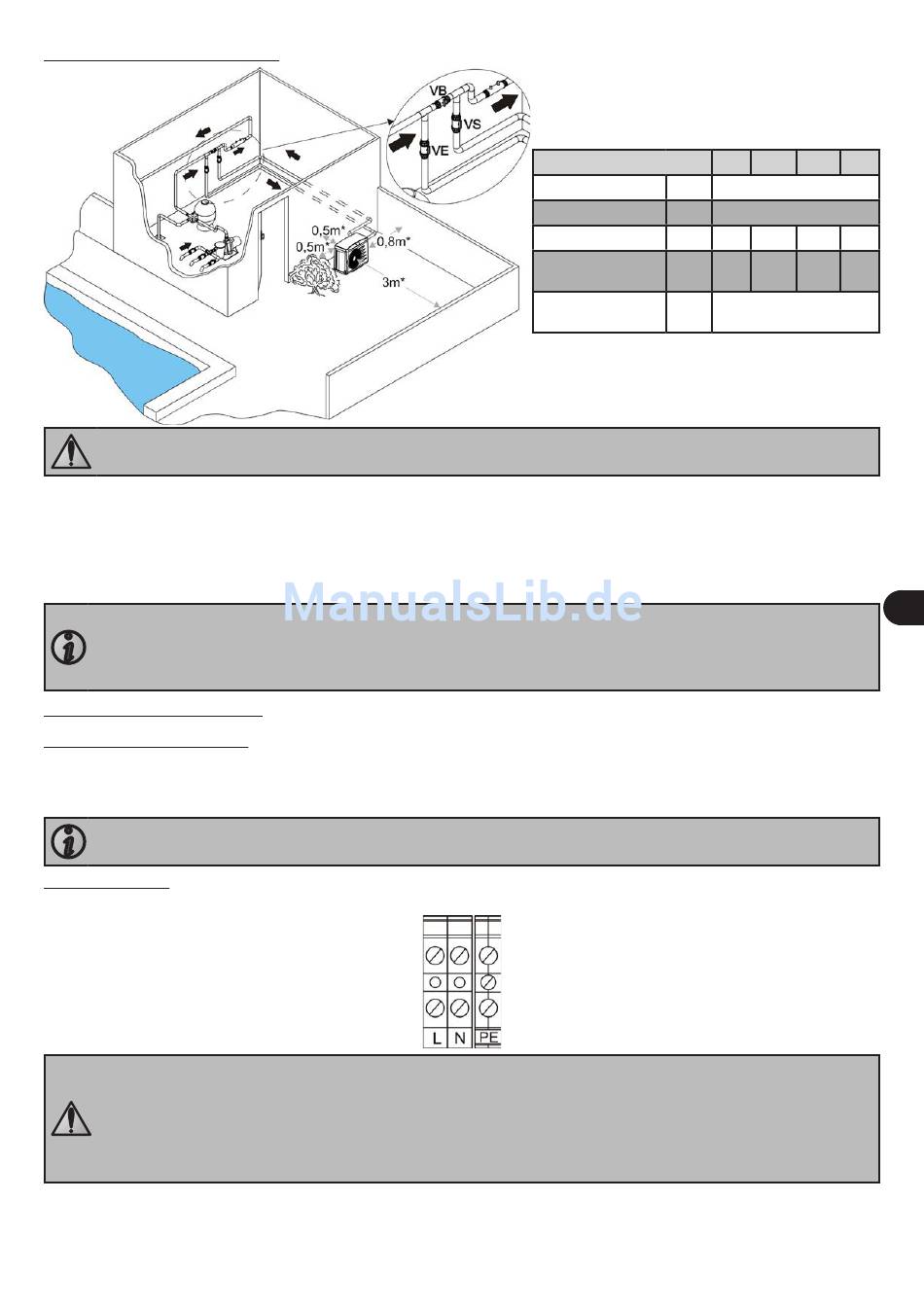

2.3 Hydraulische Anschlüsse
Beachten Sie die hydraulische Anschlussrichtung (siehe § «Maße» im Anhang).
• Der Anschluss wird über Ø50 oder Ø40 Rohre mithilfe der mitgelieferten Reduzierung (siehe §1.2), mithilfe der
halb-Zusammenschluss-Anschlüsse auf dem Filterungskreislauf des Schwimmbades, nach dem Filter und vor der
Wasserbehandlungssystem durchgeführt.
• Die Installation eines By-Pass ist notwendig und erleichtert die Eingriffe auf das Gerät.
• Regulieren Sie den Wasserdurchfluss mit dem VB Ventil und lassen Sie die VE und VS Ventile offen.
• Prüfen Sie, dass die hydraulischen Anschlüsse gut zugeschraubt wurden, und dass kein Leck besteht.
Kondensatablassung : Vorsicht, Ihr Gerät kann jeden Tag mehrere Liter Wasser ablassen; es wird empfohlen, den
Wasserablass mit der Abwasserleitung zu verbinden.
Schließen Sie ein Ø15 Innenrohr (nicht mitgeliefert) an das geriffelte Winkelstück unter dem Sockel des Gerätes
an (mitgeliefert, siehe §1.2).
2.4 Elektrische Anschlüsse
2.4.1 Spannung und Schutz
• Das Gerät ist für den Anschluss an eine allgemeine Stromversorgung mit neutraler TT und TN.S Betriebsart vorgesehen,
• Elektrischer Schutz : über einen Ausschalter (D Kurve) oder eine Sicherung (Am) (Kaliber 16A), mit einem 30 mA
Differential-Schutzsystem am Linienkopf (Ausschalter oder Schalter).
Akzeptable Spannungsvariationen: -10%, +7% (während des Betriebs).
2.4.2 Anschlüsse
• Prüfen Sie den Zustand des Stromkabels auf der Klemmleiste
• Schlecht festgeschraubte Anschlusspunkte können eine Überhitzung der Klemmleiste nach sich ziehen, was
die Garantie ablaufen lässt.
• Das Gerät muss unbedingt geerdet werden.
• Risiko eines elektrischen Schocks im inneren des Gerätes.
• Nur ein qualifizierter und erfahrener Techniker ist befugt, im Gerät eine Verkabelung durchzuführen.
• Falls das Stromkabel beschädigt ist, muss dieses durch einen qualifizierten Techniker ersetzt werden.
