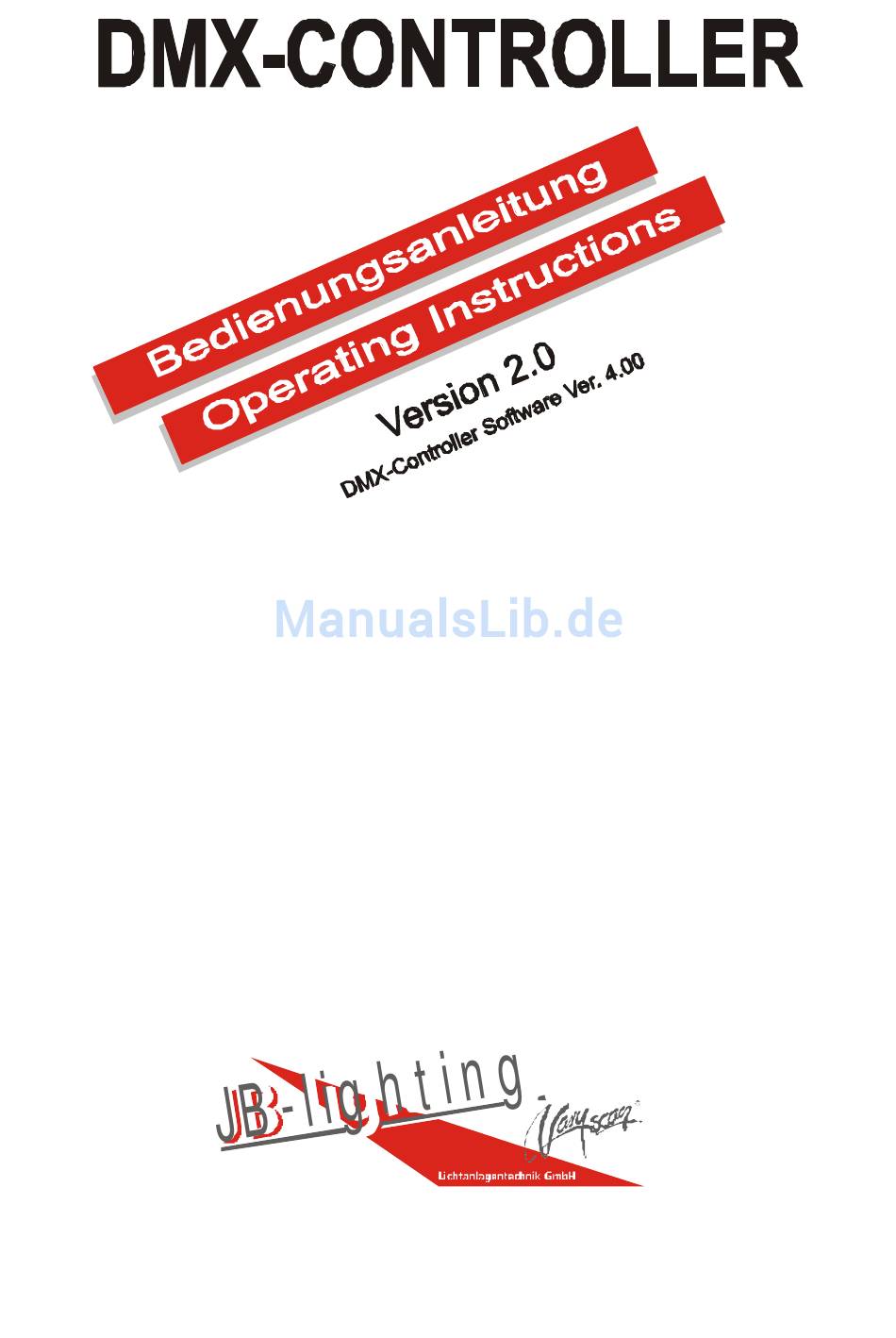

- Seite 1 Lichtanlagentechnik GmbH, Sallersteigweg 15, 89134 Blaustein Tel.: +49 (0) 7304 9617-0, Fax. +49 (0) 7304 9617-99, Internet: http://www.jb-lighting.de...
- Seite 2 DMX-Controller Vorwort Sie haben sich für den Kauf des JB-lighting DMX-Controllers entschieden. Vielen Dank für das entgegengebrachte Vertrauen. Dieser Controller läßt sich in seiner Bedienungsart einfach und doch effektiv bedienen. Lesen Sie zuerst in aller Ruhe diese Bedienungsanleitung durch und arbeiten Sie danach parallel zu dieser.
-
Seite 3: Inhaltsverzeichnis
DMX-Controller Inhaltsverzeichnis Tastenbeschreibung ........................4 Rückansicht des Controllers Version 3.0 und höher ..............4 Anschließen der Moving-Lights ......................5 Erstellen von Bühnenbildern......................6 RECALL-Funktion.........................7 Gestalten des Programmablaufs....................7 LOOP-Taste ..........................7 Show abrufen............................8 Technische Daten ..........................8 Epromwechsel / Software Update....................9 Content Description of buttons ........................13 Back view of controller:........................13 Connection of moving-lights......................14 Programming of cues ........................15 RECALL-Function........................16... -
Seite 4: Tastenbeschreibung
DMX-Controller Tastenbeschreibung Taste Funktion SETUP Zurücksetzen des Controllers auf Werkseinstellung EDIT Umschalten zwischen Show- und Programmiermodus LOOP / RECALL Einstellen der Bühnenbilderschleife / Kopieren von Bühnenbildern innerhalb eines Programms Einstellen der Programmschleife MUSIK Aktivierung der Musiksteuerung AUTO Automatischer Showablauf mit Berücksichtigung der Einstellzeiten BLACKOUT... -
Seite 5: Anschließen Der Moving-Lights
DMX-Controller Netzeingang 230V 50Hz bzw. 120V 60Hz (siehe Typenschild). Sicherung 160mA F Typenschild mit Angaben zur Spannungsversorgung, Leistungsaufnahme, Seriennummer DMX-Ausgang mit folgender Belegung Pin 1 Ground Pin 2 DMX - Pin 3 DMX + Bei Moving-Lights mit 5pol DMX-Stecker fertigen Sie sich bitte ein Adapterkabel mit folgender Belegung: 5pol 3pol... -
Seite 6: Erstellen Von Bühnenbildern
DMX-Controller Die Einstellungen der DIP-Schalter an Ihren Scannern entnehmen Sie bitte aus der Bedienungsanleitung Ihrer Moving-Lights. Erstellen von Bühnenbildern 1. Programm auswählen Durch Betätigen der Tasten (linke Taste - / rechte Taste +) unter dem rechten LED-Fenster wählen Sie das gewünschte Programm an. -
Seite 7: Recall-Funktion
DMX-Controller RECALL-Funktion Sie haben die Möglichkeit, mit der Recall-Funktion ein bereits erstelltes Bühnenbild zu kopieren. Dazu wählen Sie durch Drücken der Tasten unter dem linken LED-Fenster das Bühnenbild an, in das Sie ein bereits vorhandenes Bühnenbild kopieren möchten. Danach betätigen Sie die RECALL-Taste, wählen das zu kopierende Bühnenbild an und beenden den Kopiervorgang durch erneutes Drücken der RECALL-Taste. -
Seite 8: Show Abrufen
Baßschlag). ACHTUNG: Keine hohe Spannung oder Lautsprecherausgänge eines Verstärkers an den Musikeingang des Controllers anlegen. Technische Daten DMX-Daten: Datenformat: DMX 512/1990 Referenz: United States Institute for Theatre Technology, Inc. Elektrische Spezifikation: EIA-422A und EIA-485 Übertragungsrate: 250KBit Max. -
Seite 9: Epromwechsel / Software Update
