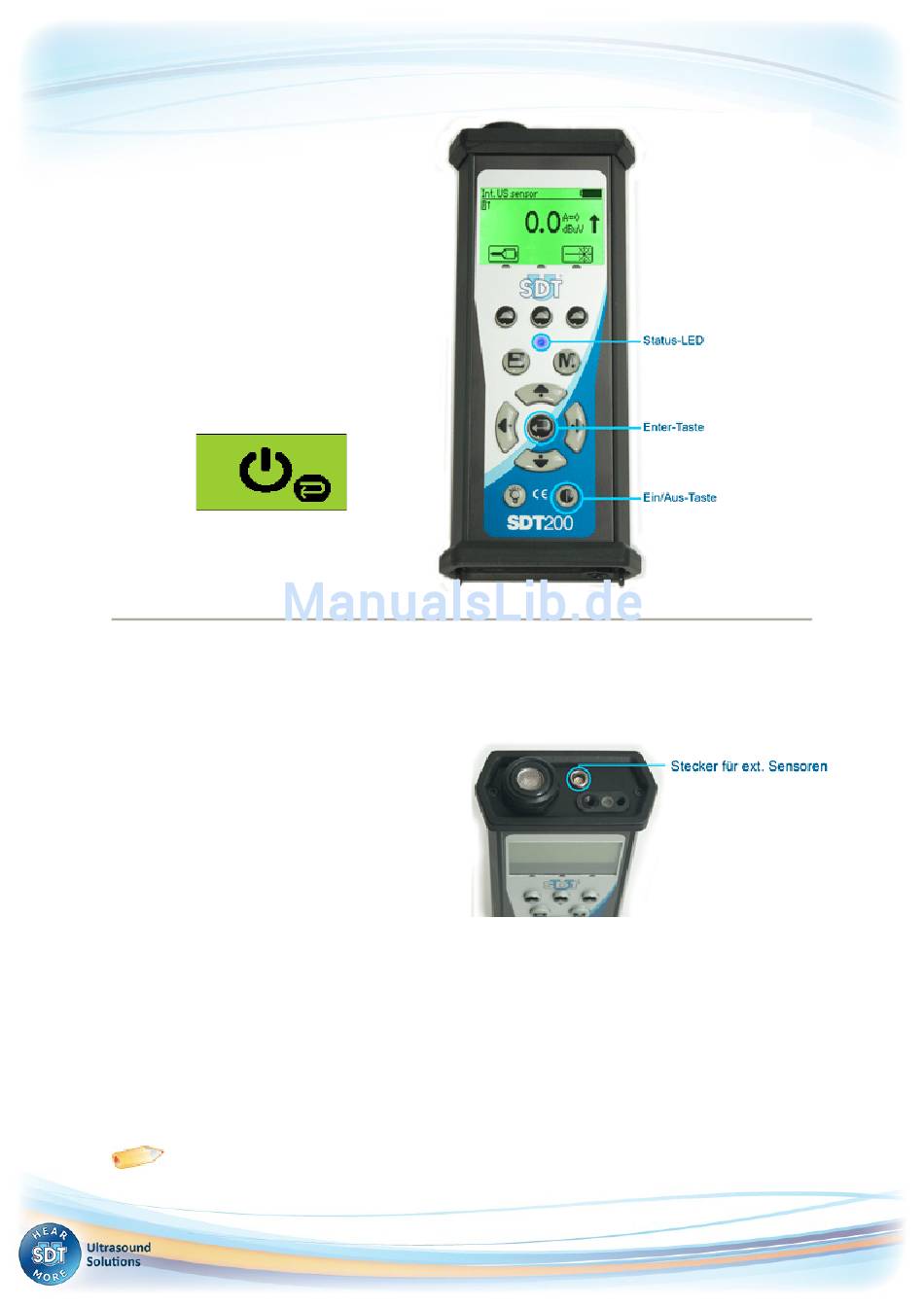

Ein- und Ausschalten des SDT200
Zum Einschalten:
Drücken Sie die
Ein/Aus-Taste
unten an der Tastatur. Die Status-LED
leuchtet dunkelblau. Nach einigen
Sekunden erscheint auf dem Display das
SDT-Logo und die Meldung „Lädt". Wenn
diese Meldung nicht erscheint, ist die
Batterie möglicherweise leer.
Zum Ausschalten:
Ein/Aus-Taste
Drücken Sie die
unten an der Tastatur. Daraufhin sehen
Sie folgende Anzeige:
Bestätigen Sie das Ausschalten des Geräts
mit der Enter-Taste.
Ein- und Ausstecken externer
Sensoren
Das SDT200 ist mit einem LEMO-Stecker für
den Anschluss externer Sensoren ausgestattet.
LEMO-Stecker sind gängige Industriestecker,
die für ihre Zuverlässigkeit und Robustheit
bekannt sind. Sie haben einen gerändelten,
gefederten Zylinder und eine mechanische
Sicherung, die dafür sorgt, dass der Stecker
nur in einer Richtung angeschlossen werden
kann.
So schließen Sie einen LEMO-Stecker an:
•
Richten Sie den roten Punkt des Steckers an der roten Markierung des Steckverbinders aus.
Setzen Sie den Stecker nun in den Steckverbinder ein, ohne ihn dabei zu drehen.
•
Wird ein externer Sensor an das SDT200 angeschlossen, so wird er automatisch gewählt. Sie
können jedoch mit der
So trennen Sie einen LEMO-Stecker:
•
Schieben Sie den an der Basis des Steckers vorhandenen Ring zum Kabel hin.
•
Ziehen Sie den Stecker nun einfach ab, ohne ihn dabei zu drehen.
Ziehen Sie auf keinen Fall am Kabel.
rechts
rechts
F1-Taste
zwischen den verfügbaren Sensoren wechseln.
MAN.200.DE--02--SDT200-user-manual-Deu.docx
6/17
