Bedienungsanleitung
Sie können die neueste Version dieser Bedienungsanleitung von der Internetseite von SDT
International herunterladen:
www.sdt.eu
SDT International sa-nv • Bd de l'Humanité 415 • B-1190 Brussels (Belgium) • Tel: +32(0)2 332 32 25 • Fax: +32(0)2 376 27 07
info@sdt.be •
www.sdt.eu
• CE VAT: BE 0418.020.213 • RPM Brussels • General conditions on
www.sdt.eu/sales_conditions.pdf
MAN.200.DE--02--SDT200-user-manual-Deu.docx
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SDT International 200
Inhaltszusammenfassung für SDT International 200

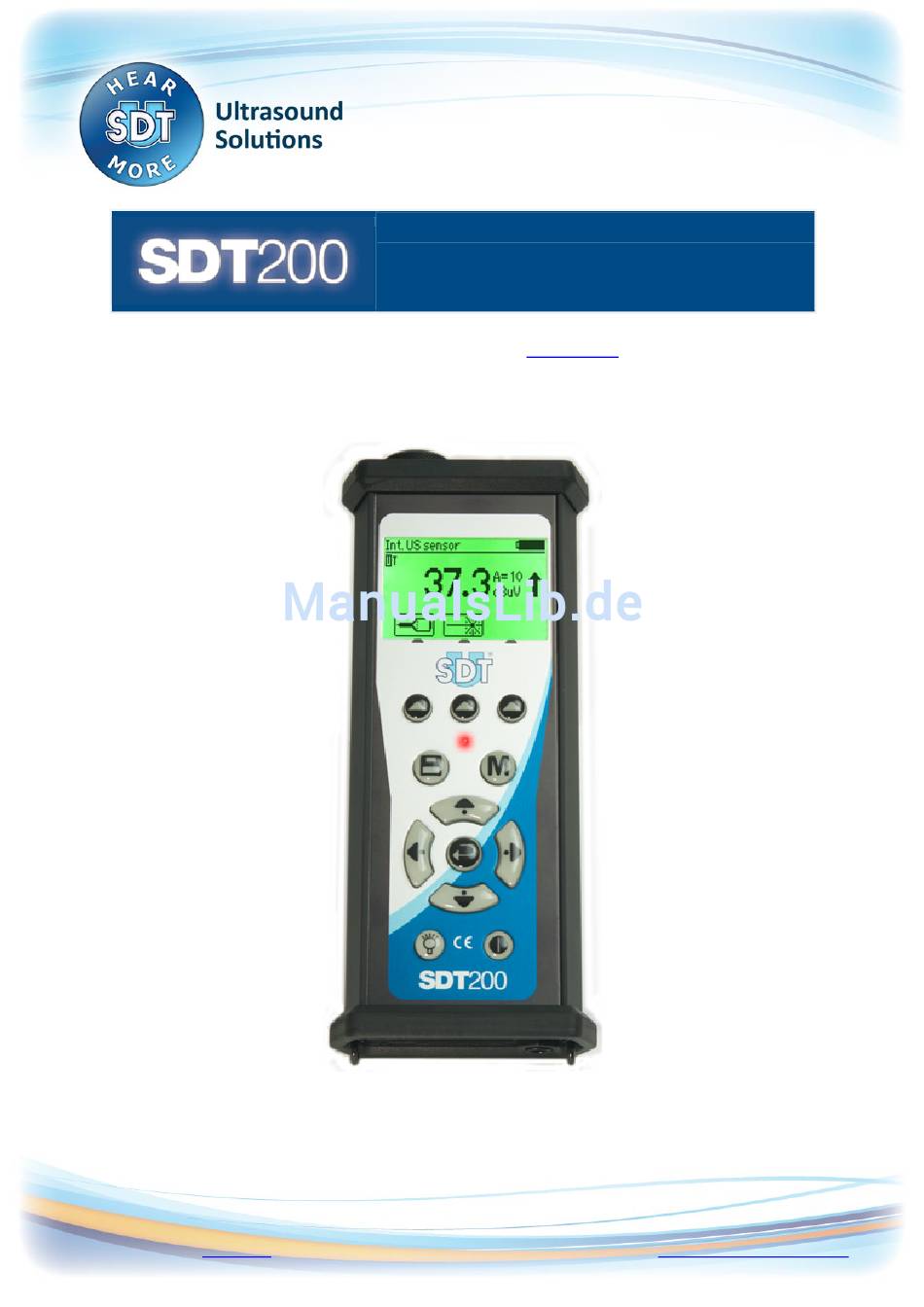

- Seite 1 Sie können die neueste Version dieser Bedienungsanleitung von der Internetseite von SDT International herunterladen: www.sdt.eu SDT International sa-nv • Bd de l’Humanité 415 • B-1190 Brussels (Belgium) • Tel: +32(0)2 332 32 25 • Fax: +32(0)2 376 27 07 info@sdt.be • www.sdt.eu •...
-
Seite 2: Inhaltsverzeichnis
Eine Temperaturmessung durchführen und speichern Im SDT200 gespeicherte Messung erneut anzeigen Daten auf den PC laden Speicher löschen Aktualisieren der SDT200-Firmware Ändern der Geräteeinstellungen Geräteinformationen Technische Daten SDT200 Integrierter Ultraschallsensor Integrierter Pyrometer Ladegerät Verschiedenes Konformitätserklärung Garantie und Haftungsbeschränkungen Copyright 2/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 3: Übersicht
Auf der Rückseite der Version SDT200 ATEX befindet sich ein spezielles ATEX- Zeichen Sensorenseite Integriertes Pyrometer Die Aktivierung dieser Funktion ist optional Unterseite Reset-Knopf Für ein Reset eine Nadel einführen. (Ein Reset bewirkt einen Neustart des Gerätes. Die gespeicherten Daten bleiben erhalten.) 3/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 4: Sicherheitsanweisungen_Für_Den_Laser
Versuchen Sie unter keinen Umständen, Komponenten der Version • SDT200 ATEX zu reparieren oder auszutauschen. Im Falle einer Störung wenden Sie sich bitte an SDT International oder Ihren örtlichen SDT Vertreter. Wartungen müssen stets außerhalb von potenziell •... -
Seite 5: Akku Laden
Ein vollständig geladener Akku reicht für etwa 8 Stunden Dauerbetrieb. Dies kann natürlich je nach Einsatz der Beleuchtung und Stromverbrauch durch eventuell angeschlossene externe Sensoren variieren. Sie können die Akkuleistung erhöhen, indem Sie dieAutomatische Abschaltung und die Hintergrundbeleuchtungszeit einstellen. Verwandte Links Ladegerät 5/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 6: Ein- Und Ausschalten Des Sdt200
So trennen Sie einen LEMO-Stecker: • Schieben Sie den an der Basis des Steckers vorhandenen Ring zum Kabel hin. • Ziehen Sie den Stecker nun einfach ab, ohne ihn dabei zu drehen. Ziehen Sie auf keinen Fall am Kabel. 6/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 7: Ultraschallmessung Durchführen Und Speichern
Spitzen- und den Scheitelwert an: Drücken Sie die F3-Taste oder die Speichern-Taste, um die Daten zu speichern (oder die F1-Taste, um ohne zu Speichern zur Messanzeige zurückzukehren) Wählen Sie den gewünschten Speicherort mit den Pfeiltasten oben/unten und bestätigen Sie mit der Enter-Taste. 7/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 8: Eine Temperaturmessung Durchführen Und Speichern
Drücken Sie die M-Taste, um die Messung einzufrieren. Messung speichern Drücken Sie die Speichern-Taste, um die Messung zu speichern. Markieren Sie den gewünschten Speicherort mit den Pfeiltasten oben/unten und bestätigen Sie mit der Enter-Taste oder brechen Sie das Speichern der Messung mit der F1-Taste 8/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 9: Im Sdt200 Gespeicherte Messung Erneut Anzeigen
Drücken Sie die F1-Taste, um zur Liste der gespeicherten Zeitstempel zurückzukehren: • Um eine Speicherung zu löschen, wählen Sie mit den Pfeiltasten auf/ab den entsprechenden Zeitstempel und drücken Sie die F2-Taste. • Um zur Messanzeige zurückzukehren, drücken Sie mehrmals die F1-Taste. 9/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 10: Daten Mit Sdt Datadump Auf Den Pc Laden
Wählen Sie das Menü „Gerät / Firmware aktualisieren“. Markieren Sie im Aktualisierungsfenster des Geräts das Optionsfeld „USB“ und klicken Sie dann auf „Nach Aktualisierungen suchen“. Hierfür benötigen Sie eine Internetverbindung. Die SDT200-Firmware kann in der Garantiezeit aktualisiert werden. 10/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 11: Ändern Der Geräteeinstellungen
Die Seriennummern des Geräts und der Platine, die Firmware-Version (Anzeige 5) • Wechseln Sie mit den Pfeiltasten auf/ab zwischen den verschiedenen Anzeigen. Drücken Sie die F1-Taste, um zum Hauptmenü zurückzukehren und drücken Sie dann noch einmal die Taste, um zur Messanzeige zu gelangen. 11/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 12: Technische Daten
226 x 90 x 40 mm (L x B x H) Gehörschutz, NRR 25 dB (in einem zugelassenen NVLAP- Kopfhörer Labor geprüft) Dieser Akkublock ist für maximale Leistung mit einem elektronischen Verwaltungssystem ausgestattet (digitale Seriennummer, Kapazität- und Temperaturmanagement). 12/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 13: Besondere Technische Daten Der Version Sdt200 Atex
Umgebungen bestimmt sind, bevor Sie diese an die Version SDT200 ATEX anschließen. Max. äußere Spannung V 20,4V Max. äußere Stromstärke I 68,7mA Max. äußere effektive Kapazität C 96 nF Max. äußere effektive Induktivität L 1 mH 13/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 14: Integrierter Ultraschallsensor
Für gemessene Temperaturen zwischen 60℃ und 120℃: ±1℃ und 50°C – Emission = 1) Für gemessene Temperaturen zwischen 120℃ und 180℃: ±2℃ Für gemessene Temperaturen zwischen 180℃ und 240℃: ±3℃ Für gemessene Temperaturen zwischen 240℃ und 380℃: ±4℃ Sichtbereich bei 50% Abschwächung 10° 14/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 15: Ladegerät
Viermaliges rotes Blinken alle 5 Sekunden: Zeitfehler, schnelles Laden Fünfmaliges rotes Blinken alle 5 Sekunden: Zeitfehler, Laden aktivieren Sechsmaliges rotes Blinken alle 5 Sekunden: 1 Draht, Kommunikationsfehler Schutzisoliert Isolierung: 300 Gramm Gewicht: Gehäuse: IEC 60950 (CB-Zertifikat) Konformität: Konform mit CA- und US-Bedingungen 15/17 MAN.200.DE--02--SDT200-user-manual-Deu.docx... -
Seite 16: Konformitätserklärung
Garantie und Haftungsbeschränkung Garantie SDT International gewährt für das Gerät SDT200 eine Garantie von zwei (2) Jahren gegen alle Herstellungsfehler, ausgenommen Akku und Zubehör (Ladegerät, Kopfhörer, Sensoren, usw.), deren Garantiezeit sechs (6) Monate beträgt. Die Garantie deckt alle mitgelieferten Materialien ab und hat den kostenlosen Austausch der Teile mit einem Herstellungsfehler zur Folge. -
Seite 17: Haftungsbeschränkung
Haftungsbeschränkung Weder SDT International, noch alle anderen mit ihr verbundenen Gesellschaften, können, unter keinen Umständen, für jegliche Schäden haftbar gemacht werden. Hier sind, ohne Beschränkung, mit eingeschlossen, Schäden durch Stilllegung der Herstellung, Unterbrechung der Herstellung, Verluste von Informationen, Mängel am SDT200 oder an seinem Zubehör, Körperverletzung, Zeitverlust, finanzielle oder materielle Verluste, alle...
