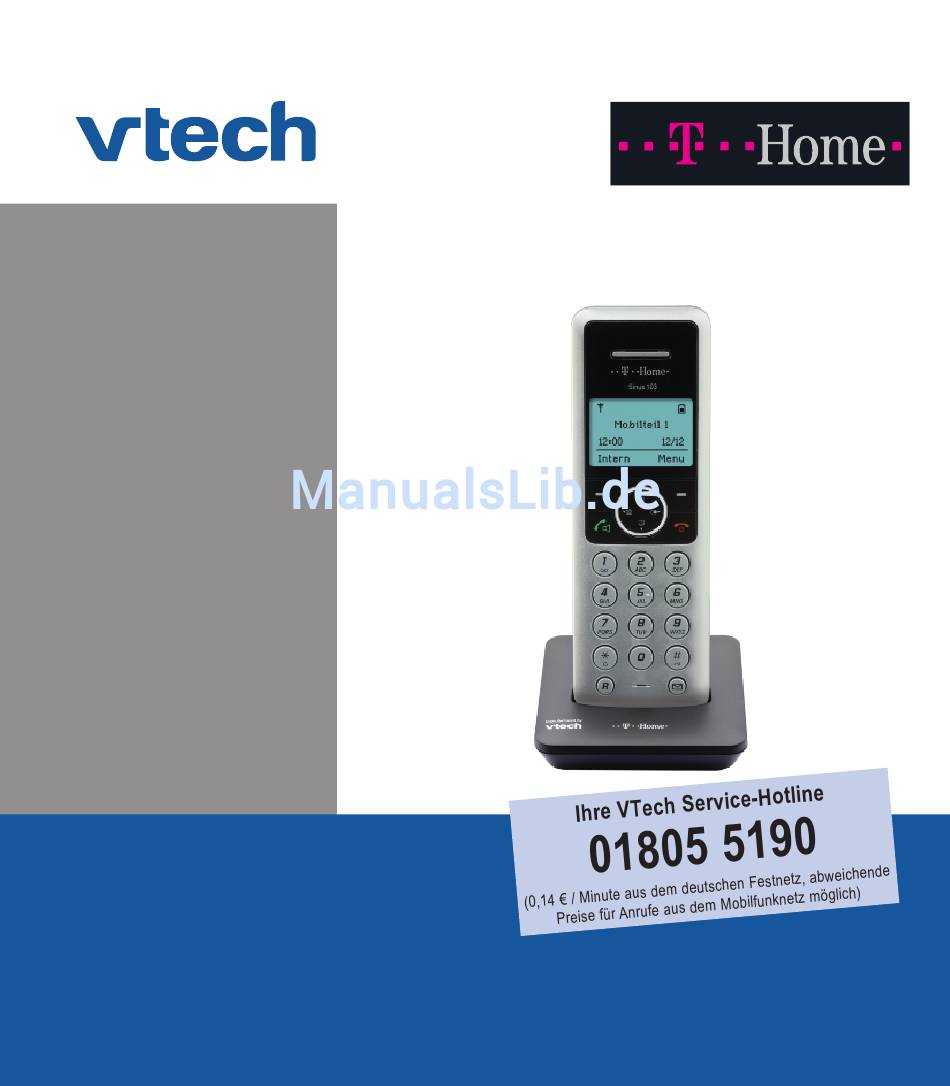

Exklusiv für Sinus 103 Pack Bedienungsanleitung...
Seite 2
Sicherheitshinweise. Beachten Sie beim Aufstellen, Anschließen und Bedienen des Telefons unbedingt die fol- genden Hinweise: Stellen Sie die Ladeschale auf eine rutschfeste Unterlage. † Verlegen Sie die Anschluss-Schnur unfallsicher! † Wichtige Hinweise zum Gebrauch der Akkus finden Sie im Anhang. Schlagen Sie †...
Herzlichen Glückwunsch, dass Sie sich für das Sinus 103 Pack entschieden haben. Das Sinus 103 Pack ist eine Erweiterung für Ihr Sinus 103, Sinus A 103 oder Sinus PA 103. Durch den digitalen DECT-Standard sind die Sinus-Geräte abhörsicherer als die analogen Geräte nach der CT1+ Norm (Betrieb seit Jan.
Telefon in Betrieb nehmen Telefon in Betrieb nehmen. Telefon auspacken und aufstellen. Auspacken In der Verpackung sind enthalten: 1 Mobilteil † 1 Ladeschale mit Steckernetzgerät † 2 Akkus † 1 Bedienungsanleitung (dieses Dokument) † Aufstellungsort Achten Sie darauf, dass die Ladeschale nicht in feuchten Räumen aufgestellt und keiner direkten Sonneneinstrahlung ausgesetzt wird.
Telefon in Betrieb nehmen Mobilteil in Betrieb nehmen. Nur nach einer kompletten Erstladung der Akkus ist Ihr Mobilteil betriebsbe- reit. Erst dann können Anrufe angenommen werden bzw. kann von diesem Mobilteil aus telefoniert werden. Akkus einlegen Auf der Unterseite des Mobilteils befindet sich ein Akkufach für die Aufnahme von zwei Akkus der Bauform AAA (Microzellen).
Telefon in Betrieb nehmen Akkus laden Wenn Sie das Gerät ausgepackt haben, sind die Akkus noch nicht geladen. Zum Aufladen stellen Sie das Mobilteil in die Ladeschale. Das animierte Akkusymbol im Mobilteil signalisiert den Ladevorgang. Die Ladezeit der Akkus beträgt ca. 14 Stunden. Den Ladezustand erkennen Sie an der Anzeige im Display des Mobilteils.
Telefon in Betrieb nehmen Sie können Ihr Mobilteil nach jedem Gespräch wieder in die Ladeschale legen. Das Laden wird elektronisch gesteuert, damit die Akkus in den unter- schiedlichsten Ladezuständen optimal und schonend geladen werden. Ver- meiden Sie, die Akkus ohne besonderen Grund aus dem Mobilteil herauszu- nehmen, da dadurch der optimale Ladevorgang beeinträchtigt wird.
Seite 12
Telefon in Betrieb nehmen Anmeldeton hörbar wird (ca. 10 Sekunden). Ist die Anmeldung erfolgreich gewesen, sehen Sie im Display die interne Ruf- nummer Ihres Mobilteils.
Telefon in Betrieb nehmen Displayanzeigen, Tasten, Symbole. Displayanzeigen Das Display informiert Sie über den aktuellen Status Ihres Telefons und führt Sie bei der Bedienung: Im Klartext und leicht verständlich. Die Bedeutung der Symbole im Display: Das Symbol leuchtet konstant wenn eine Verbindung zur Basisstation besteht.
Seite 14
Telefon in Betrieb nehmen Hörkapsel Display Lautsprecher (Rückseite) Linker Softkey Rechter Softkey Anrufliste Wahlwiederholung Verbindungstaste/ Telefonbuch Freisprechen Auflegetaste Tonruf aus Zifferntasten Tastensperre Nachrichtentaste Signaltaste (Flash) Mikrofon...
Telefon in Betrieb nehmen Tasten am Mobilteil Softkeys, links und rechts, die jeweilige Funktion wird jeweils im Display angezeigt. In den nachfolgenden Bedienabläufen ist ein Softkey daran erkennbar, dass dessen Funktion in eckige Klammern und fett gesetzt ist, z. B. [Menü]. Nachrichtentaste, blinkt bei neuen Nachrichten und bietet direkten Zugang zu neuen Einträgen in der Anrufliste, neuen SMS und Nachrichten in der SprachBox bzw.
Seite 16
Telefon in Betrieb nehmen Auflegetaste. Entspricht „Hörer auflegen” an einem herkömmlichen Telefon. Durch einen langen Tastendruck wird das Mobilteil ausgeschaltet. Ist das Mobilteil ausgeschaltet wird es durch einen kurzen Tastendruck wieder einge- schaltet. In Menüs - Rückkehr in den Ruhezustand (Abbruch der Programmierung). Zifferntasten zur Direkteingabe von Rufnummern und Namen.
Telefon in Betrieb nehmen Das Hauptmenü. Drücken Sie den Softkey [Menü], wird Ihnen die erste Ebene des Hauptme- nüs angezeigt. Weitere Punkte erreichen Sie mit der Navigationstaste/OK. Folgende Menüpunkte stehen zur Auswahl: Anrufbeantworter (nur Sinus A 102) TelekomDienste Audio Einstellungen Wählen Sie mit der Navigationstaste einen Menüpunkt;...
Telefon in Betrieb nehmen Mobilteil ein- /ausschalten. Ihr Mobilteil ist nach der Erstladung der Akkus automatisch eingeschaltet und betriebsbereit, Sie können Ihr Mobilteil ausschalten, um die Kapazität Ihrer Akkus länger zu erhalten. Mobilteil ausschalten Auflegetaste lang drücken (ca. 5 Sekunden). Sicherheitsabfrage mit [Ja] bestätigen.
Telefon in Betrieb nehmen Tastensperre ein- / ausschalten. Wenn Sie ein Mobilteil in der Tasche mit sich tragen, schalten Sie die Tasten- sperre ein. Damit verhindern Sie, dass versehentlich eine Rufnummer gewählt wird. Erhalten Sie einen Anruf, wird die Tastensperre für die Dauer des Anrufes ausgeschaltet.
Telefonieren Telefonieren. Interne und externe Rufnummer wählen. An einer Basisstation Sinus A 103 oder Sinus 103 können Sie bis zu fünf, an einem Sinus PA 103 bis zu vier Mobilteile Sinus 103 anmelden, die Sie über interne Rufnummern erreichen können. Interne Rufnummer wählen [Intern] drücken und ggf.
Telefonieren Anruf annehmen. Anrufe werden akustisch am Mobilteil und an der Basisstation signalisiert. Zusätzlich werden sie auf dem Display des Mobilteils angezeigt. Die Rufnummer des Anrufers wird auf dem Display angezeigt, wenn Sie † beim Netzbetreiber die Funktion zur Übertragung der Rufnummer des Anrufers (CLIP) beauftragt haben.
Telefonieren Hörer-Lautstärke / Lautsprecher-Lautstärke einstellen. Sie können während eines Gespräches die Hörer- bzw. die Lautsprecher- Lautstärke (wenn Freisprechbetrieb aktiviert ist) in fünf Stufen einstellen. Sie sind im Gespräch. Stellen Sie mit der Navigationstaste π/† die gewünschte Lautstärke ein. Mobilteil stummschalten (Mute). Soll Ihr Gesprächspartner nicht mithören, was Sie z.
Telefonieren Wahlwiederholung. In der Wahlwiederholungsliste werden die 10 zuletzt gewählten Rufnummern gespeichert. Jede weitere gewählte Rufnummer überschreibt den ältesten Eintrag in der Liste. Sie können Rufnummern prüfen, ändern und löschen. Details anzeigen Navigationstaste ® drücken (öffnet Wahlwiederholungsliste). [Option] drücken, [Details] auswählen und mit [OK] bestätigen. Eintrag löschen Navigationstaste ®...
Telefonieren Aus der Wahlwiederholungsliste wählen Navigationstaste ® drücken (öffnet Wahlwiederholungsliste). Mit der Navigationstaste die gewünschte Rufnummer auswählen. Verbindungstaste drücken. Die ausgewählte Rufnummer wird gewählt. Eintrag ins Telefonbuch übernehmen Navigationstaste ® drücken (öffnet Wahlwiederholungsliste). Mit der Navigationstaste die gewünschte Rufnummer auswählen. [Option] drücken, [Nummer speich.] auswählen und mit [OK] bestätigen.
Telefonieren Telefonbuch. Sie können häufig verwendete Rufnummern und die dazugehörenden Namen speichern. Ihr Mobilteil bietet Ihnen dazu ein Telefonbuch für 100 Rufnum- mern und Namen an. Jeder Eintrag kann einer bestimmten Rufgruppe zuge- ordnet werden. Bis zu acht Einträge können Sie als Kurzwahl auf die Ziffern- tasten 2 bis 9 legen.
Telefonieren Neuen Eintrag im Telefonbuch anlegen Navigationstaste † drücken. [Neuer Eintrag] auswählen und [OK] drücken. Den gewünschten Namen eingeben und mit der Navigationstaste † zu den weiteren Eingabemöglichkeiten weiterschalten. - Nummer - Gruppe. Eintrag mit [OK] speichern. Hinweis: Die Funktionen der * - und #- Taste können ebenfalls gespeichert werden.
Telefonieren Einträge im Telefonbuch ändern Navigationstaste † drücken. Der erste Telefonbucheintrag wird angezeigt. Gewünschten Eintrag auswählen. [Option] drücken, [Bearbeiten] auswählen und [OK] drücken. Die gewünschten Änderungen vornehmen und [OK] drücken. Einträge an ein anderes Mobilteil übertragen Navigationstaste † drücken. Der erste Telefonbucheintrag wird angezeigt. Ggf.
Telefonieren Einträge im Telefonbuch löschen Navigationstaste † drücken. Der erste Telefonbucheintrag wird angezeigt. Gewünschten Eintrag auswählen. [Option] drücken, [Lösch Eintrag] auswählen und mit [OK] bestätigen. Die nachfolgende Sicherheitsabfrage mit [Ja] bestätigen. Alle Einträge im Telefonbuch löschen Navigationstaste † drücken. Der erste Telefonbucheintrag wird angezeigt. [Option] drücken, [Alle löschen] auswählen und mit [OK] bestätigen.
Telefonieren Weitere Optionen Telefonbucheintrag markieren und [Option] drücken: [Ansehen] : Der Eintrag wird angezeigt. [Kapazität]: Sie erhalten eine Information über die belegten Speicherplätze (z. B. 33/100 Bel. = 33 von insgesamt 100 sind belegt). [Rufgr. bearb.]: Sie können den Namen und die Melodie jeder Anrufgruppe ändern.
Telefon einstellen Telefon einstellen. Displaysprache festlegen. Für die Displayanzeige können Sie zwischen Deutsch, Englisch und Türkisch wählen. Im Lieferzustand ist Deutsch eingestellt. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [MT-Einstellung] auswählen und [OK] drücken. [Sprache] auswählen und [OK] drücken. [Deutsch], [English] oder [Türkçe] auswählen und mit [OK] einschalten.
Telefon einstellen Tonruf einstellen. Tonruf für Mobilteil einstellen [Menü] drücken, [Audio] auswählen und [OK] drücken. [Rufton] auswählen und [OK] drücken. Sie können in diesem Menü folgende Funktionen einstellen: [Extern]: Legen Sie eine Melodie zur Signalisierung eintreffender Externanru- fe fest (1…5). [Intern]: Legen Sie eine Melodie zur Signalisierung eintreffender Internanrufe fest (1…5).
Telefon einstellen Hinweistöne ein- oder ausschalten. Sie können die Hinweis- und Warntöne, die Sie auf verschiedene Ereignisse aufmerksam machen, ein- bzw. ausschalten. [Menü] drücken, [Audio] auswählen und [OK] drücken. [Hinweistöne] auswählen und [OK] drücken. Sie können in diesem Menü folgende Funktionen einstellen: [Tastenton]: akustische Bestätigung, wenn Sie eine Taste betätigt haben.
Telefon einstellen Direktruf/Babyruf. Ist Direktruf/Babyruf aktiviert, führt das Drücken aller Tasten (mit Ausnahme des Softkeys [Option]) immer zu einem Verbindungsaufbau zu der gespei- cherten Rufnummer. Direktruf/Babyruf einschalten [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [MT-Einstellung] auswählen und [OK] drücken. [Direktruf] auswählen und [OK] drücken. System-PIN eingeben und [OK] drücken.
Telefon einstellen Basisstation auswählen. Ist Ihr Mobilteil an mehreren Basisstationen registriert, können Sie die Basis- station, an der Sie das Mobilteil betreiben wollen, auswählen. Die momentan aktive Basis ist mit einem Stern gekennzeichnet. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [MT-Einstellung] auswählen und [OK] drücken.
Telefon einstellen Namen des Mobilteils ändern. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [MT-Einstellung] auswählen und [OK] drücken. [Display] auswählen und [OK] drücken. [Name] auswählen und [OK] drücken. Sie können jetzt den Namen eingeben/ändern. Einzelheiten s. Seite 46 / Der Editor. Änderung mit [OK] bestätigen.
Telefon einstellen Datum / Zeit einstellen. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [Zeit / Alarm] auswählen und [OK] drücken. [Datum/Zeit] auswählen und [OK] drücken. Sie können in diesem Menü folgende Funktionen einstellen: [Zeitformat]: Legen Sie das Format der Darstellung für die Zeit fest (12/24h). [Datumsformat]: Legen Sie das Format der Darstellung für das Datum fest (tt/mm / mm/tt).
Telefon einstellen Alarm einstellen. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [Zeit / Alarm] auswählen und [OK] drücken. [Alarm] auswählen und [OK] drücken. Sie können in diesem Menü folgende Funktionen einstellen: [Alarm ein/aus]: Der Alarm kann ein- oder ausgeschaltet werden. [Zeit]: Geben Sie den Zeitpunkt für den Alarm ein und drücken Sie [OK].
Telefon einstellen Lieferzustand wiederherstellen. [Menü] drücken, [Einstellungen] auswählen und [OK] drücken. [MT-Einstellung] auswählen und [OK] drücken. [Reset Mobilt.] auswählen und [OK] drücken. Aktuelle System-PIN eingeben und [OK] drücken. Die Sicherheitsabfrage [Rücksetzen?] mit [Ja] beantworten. Die Einstellun- gen des Mobilteils sind in den Lieferzustand zurückgesetzt.
Anhang Anhang. Grundeinstellung bei Auslieferung (Lieferzustand). Damit Sie nach dem Laden der Mobilteil-Akkus das Telefon sofort nutzen können, ist es für allgemeine Gebrauchszwecke voreingestellt. Diese Vorein- stellungen können Sie entsprechend Ihren persönlichen Bedürfnissen und Anschlussbedingungen verändern. Folgende Voreinstellungen wurden getroffen: †...
Anhang Wichtige Hinweise zum Gebrauch der Akkus. 1. Nur Nickel-Metall-Hydrid-Akkus (NiMH) verwenden! Nur mit der vorgege- benen Akku-Mindestkapazität (600 mAh) gelten die genannten Mobilteil- Betriebszeiten (in Bereitschaft / im Gespräch) und Ladezeiten (siehe „Technische Daten”, Seite 52). Im Lieferumfang des Mobilteils sind zwei wiederaufladbare NiMH-Zellen der Bauform AAA (Micro) enthalten.
Seite 44
Anhang 9. Sie können Ihr Mobilteil nach jedem Gespräch wieder in die Ladeschale legen. Der Ladevorgang wird elektronisch gesteuert, damit die Akkus in den unterschiedlichsten Ladezuständen optimal und schonend geladen werden. Vermeiden Sie, die Akkus ohne besonderen Grund aus dem Mobilteil herauszunehmen, da dadurch der optimale Ladevorgang beein- trächtigt wird.
Anhang Rücknahme und Recycling von Batterien und Akkus. Das Gerät enthält Batterien oder wiederaufladbare Batterien (Akkus, Akkumu- latoren), die zu seinem Betrieb oder für bestimmte Funktionen notwendig sind. Schadstoffhaltige Batterien sind mit dem nebenste- henden Symbol gekennzeichnet. Es weist darauf hin, dass diese nicht über den Hausmüll entsorgt werden dürfen.
Anhang Reinigung. Reinigen – wenn’s nötig wird Wischen Sie das Telefon einfach mit einem etwas angefeuchteten Tuch oder mit einem Antistatiktuch ab. Vermeiden Sie trockene oder nasse Tücher! Ver- meiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln! Sie scha- den damit nur dem Gerät.
Anhang Störungen und Selbsthilfe bei der Fehlersuche. Wenn Ihr Gerät sich einmal nicht wie gewünscht verhält, versuchen Sie zunächst mit Hilfe der folgenden Tabelle sich selbst zu helfen. Problem Mögliche Ursache Abhilfe Displayanzeige: Basisstation außerhalb Reichweite verringern „Suche Basis” der Reichweite Basisstation nicht mit Basisstation an Strom- Stromnetz verbunden...
Anhang Der Editor (Einträge erstellen oder ändern/SMS schreiben). Umschaltung Groß-Kleinschreibung : Stern-Taste In der Fußzeile wird „Abc“, „abc“ oder „ABC“ angezeigt. Bewegen der Einfügemarke (Cursor): Bewegen Sie die Einfügemarke mit der Navigationstaste nach oben, unten links oder rechts. Löschen: Linker Softkey - kurz drücken: Zeichen links vom Cursor wird gelöscht. Linker Softkey - drücken und festhalten: alle Zeichen werden gelöscht.
Anhang Tabelle der verfügbaren Zeichen (Telefonbucheinträge/ SMS). 2007.01.27 Taste Zeichen (Großschreibung) 2007.01.27 pper Case space 1 @ _ # = < > ( ) & £ $ ¥ € [ ] { } A B C 2 Ä À Á Â Ã Å Æ Ç D E F 3 È...
Festnetz, abweichende Preise für Anrufe aus dem Mobilfunknetz möglich). Hinweis für Träger von Hörgeräten. Wenn Sie ein Hörgerät tragen, kann das Sinus 103 Pack einen unangeneh- men Brummton verursachen. Dieser Brummton entsteht durch Funksignale, die in das Hörgerät eingekoppelt werden.
Anhang Gewährleistung. Der Händler, bei dem das Gerät erworben wurde (Fachhändler oder Deut- sche Telekom), leistet für Material und Herstellung des Telekommunikations- endgerätes eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu.
Anhang Herstellergarantie. Zusätzlich zu den gesetzlichen Sachmängelansprüchen, die Ihnen gegen Ihren Verkäufer zustehen, können Sie für das von Ihnen gekaufte Telefon die nachfolgende Garantie gegenüber dem Hersteller in Anspruch nehmen: Umfang der Garantie Wenn ein herstellungsbedingter Material- und/oder Verarbeitungsmangel (nachfolgend „Mangel“) bei dem Telefon in den ersten 24 Monaten ab Kaufda- tum von einem Händler auftritt, können Sie unsere Garantieleistung in Anspruch nehmen.
Werkseinstellung, da ansonsten Dritte Ihre persönlichen Daten ggf. einsehen könnten. Der Gewährleistungsfall einschließlich der Warenrückgabe wird mit dem Hersteller VTech Telecommunications Ltd., 23/F, Tai Ping Indus- trial Centre, Block 1, 57 Ting Kok Road, Tai PO, NT, Hongkong, abgewickelt.
Anhang Rücknahme von alten Geräten. Hat Ihr Sinus 103 Pack ausgedient, bringen Sie das Altgerät zur Sammelstel- le Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenste- hende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsor- gen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Alt- geräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrenn-...
Seite 55
Anhang Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch 600 mAh = ca. 120 h / ca. 12 h Ladezeit der Akkus: ca. 14 Stunden Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils: 5° C bis 40° C ; 20 % bis 75 % relative Luftfeuchtigkeit Zulässige Lagertemperatur: -10°C bis +60°C Abmessungen Mobilteil (mm): Länge / Breite / Höhe = 149 x 49 x 24...
Anhang Quick Reference Guide Sinus 103 Pack. Subscribing a handset [Menu] > [Settings] > [OK] > [HS Settings] > [OK] > [Register HS] > [OK] > select base station > [OK] > enter System-PIN > [OK] >> press and hold down paging key on the base station until tone is to be heard (approx.
