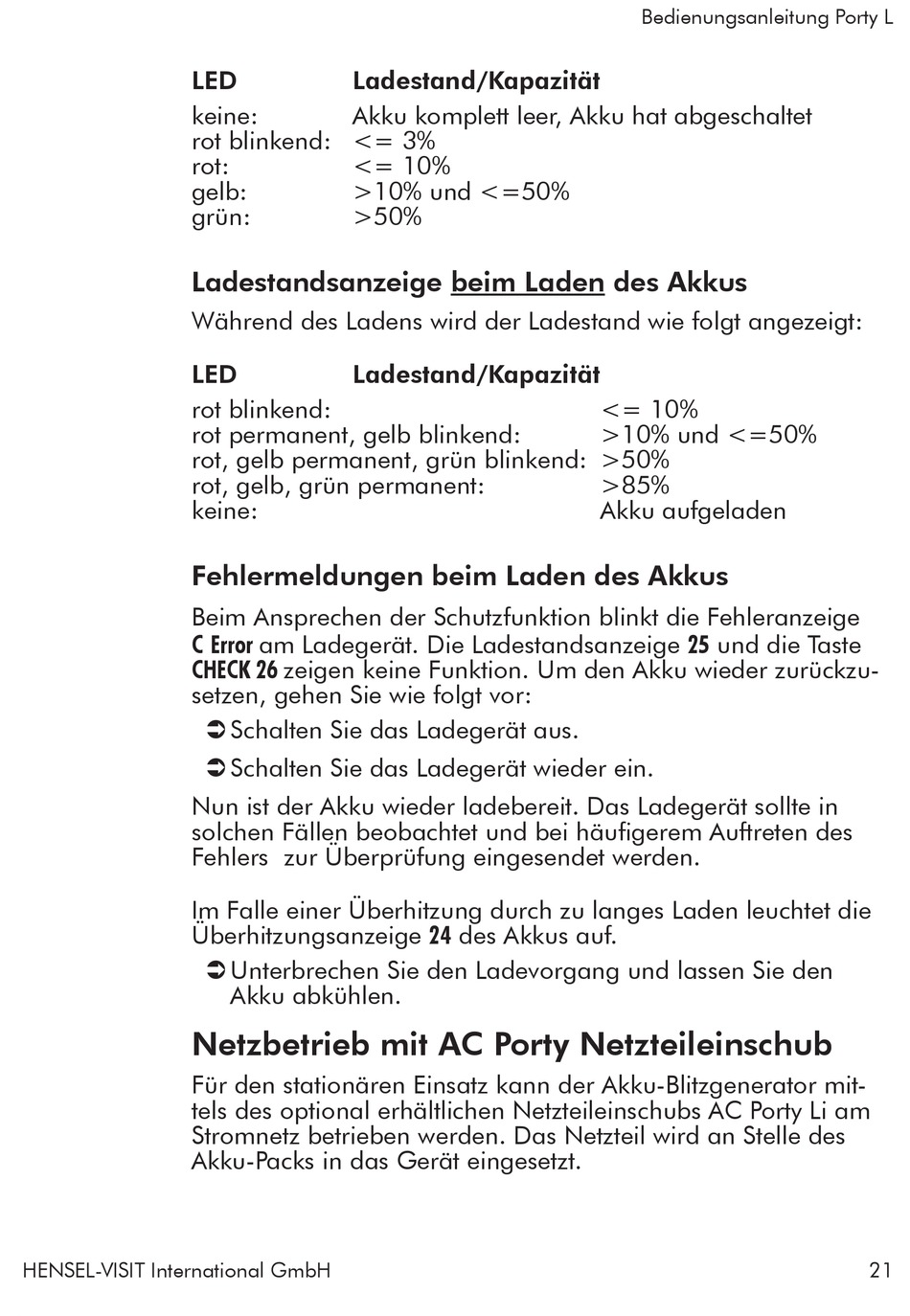

Netzbetrieb Mit Ac Porty Netzteileinschub (Optional) - Hensel porty l 600 Bedienungsanleitung

LED
keine:
rot blinkend: <= 3%
rot:
gelb:
grün:
Ladestandsanzeige beim Laden des Akkus
Während des Ladens wird der Ladestand wie folgt angezeigt:
LED
rot blinkend:
rot permanent, gelb blinkend:
rot, gelb permanent, grün blinkend: >50%
rot, gelb, grün permanent:
keine:
Fehlermeldungen beim Laden des Akkus
Beim Ansprechen der Schutzfunktion blinkt die Fehleranzeige
C Error am Ladegerät. Die Ladestandsanzeige 25 und die Taste
CHECK 26 zeigen keine Funktion. Um den Akku wieder zurückzu-
setzen, gehen Sie wie folgt vor:
Nun ist der Akku wieder ladebereit. Das Ladegerät sollte in
solchen Fällen beobachtet und bei häufigerem Auftreten des
Fehlers zur Überprüfung eingesendet werden.
Im Falle einer Überhitzung durch zu langes Laden leuchtet die
Überhitzungsanzeige 24 des Akkus auf.
Netzbetrieb mit AC Porty Netzteileinschub
Für den stationären Einsatz kann der Akku-Blitzgenerator mit-
tels des optional erhältlichen Netzteileinschubs AC Porty Li am
Stromnetz betrieben werden. Das Netzteil wird an Stelle des
Akku-Packs in das Gerät eingesetzt.
HENSEL-VISIT International GmbH
Ladestand/Kapazität
Akku komplett leer, Akku hat abgeschaltet
<= 10%
>10% und <=50%
>50%
Ladestand/Kapazität
 Schalten Sie das Ladegerät aus.
 Schalten Sie das Ladegerät wieder ein.
 Unterbrechen Sie den Ladevorgang und lassen Sie den
Akku abkühlen.
Bedienungsanleitung Porty L
<= 10%
>10% und <=50%
>85%
Akku aufgeladen
21
