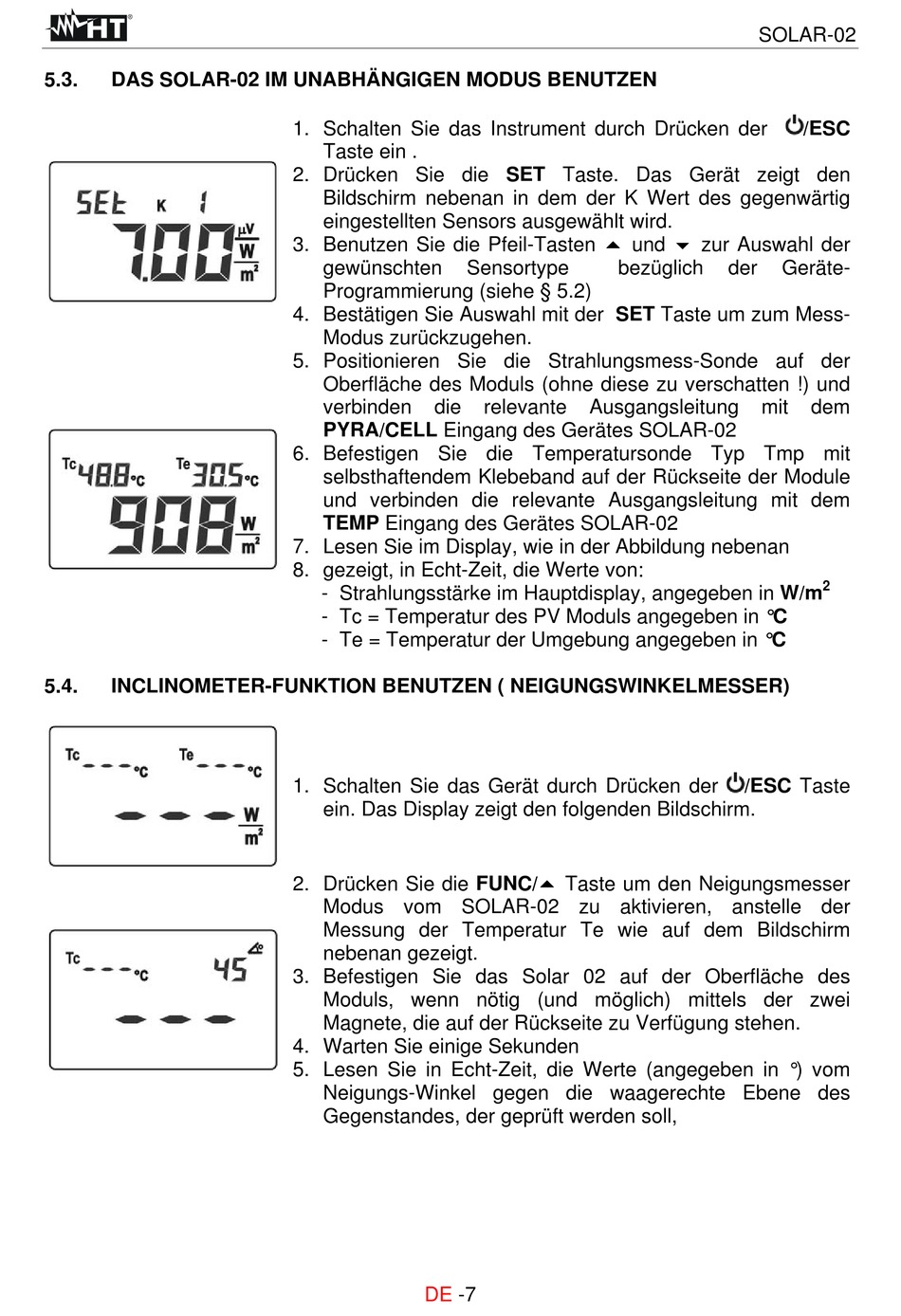

5.3.
DAS SOLAR-02 IM UNABHÄNGIGEN MODUS BENUTZEN
5.4.
INCLINOMETER-FUNKTION BENUTZEN ( NEIGUNGSWINKELMESSER)
1. Schalten Sie das Instrument durch Drücken der
Taste ein .
2. Drücken Sie die SET Taste. Das Gerät zeigt den
Bildschirm nebenan in dem der K Wert des gegenwärtig
eingestellten Sensors ausgewählt wird.
3. Benutzen Sie die Pfeil-Tasten und zur Auswahl der
gewünschten
Programmierung (siehe § 5.2)
4. Bestätigen Sie Auswahl mit der SET Taste um zum Mess-
Modus zurückzugehen.
5. Positionieren Sie die Strahlungsmess-Sonde auf der
Oberfläche des Moduls (ohne diese zu verschatten !) und
verbinden
die
PYRA/CELL Eingang des Gerätes SOLAR-02
6. Befestigen Sie die Temperatursonde Typ Tmp mit
selbsthaftendem Klebeband auf der Rückseite der Module
und verbinden die relevante Ausgangsleitung mit dem
TEMP Eingang des Gerätes SOLAR-02
7. Lesen Sie im Display, wie in der Abbildung nebenan
8. gezeigt, in Echt-Zeit, die Werte von:
- Strahlungsstärke im Hauptdisplay, angegeben in W/m
- Tc = Temperatur des PV Moduls angegeben in °C
- Te = Temperatur der Umgebung angegeben in °C
1. Schalten Sie das Gerät durch Drücken der
ein. Das Display zeigt den folgenden Bildschirm.
2. Drücken Sie die FUNC/ Taste um den Neigungsmesser
Modus vom SOLAR-02 zu aktivieren, anstelle der
Messung der Temperatur Te wie auf dem Bildschirm
nebenan gezeigt.
3. Befestigen Sie das Solar 02 auf der Oberfläche des
Moduls, wenn nötig (und möglich) mittels der zwei
Magnete, die auf der Rückseite zu Verfügung stehen.
4. Warten Sie einige Sekunden
5. Lesen Sie in Echt-Zeit, die Werte (angegeben in °) vom
Neigungs-Winkel gegen die waagerechte Ebene des
Gegenstandes, der geprüft werden soll,
