Inhaltszusammenfassung für HT SOLAR-02

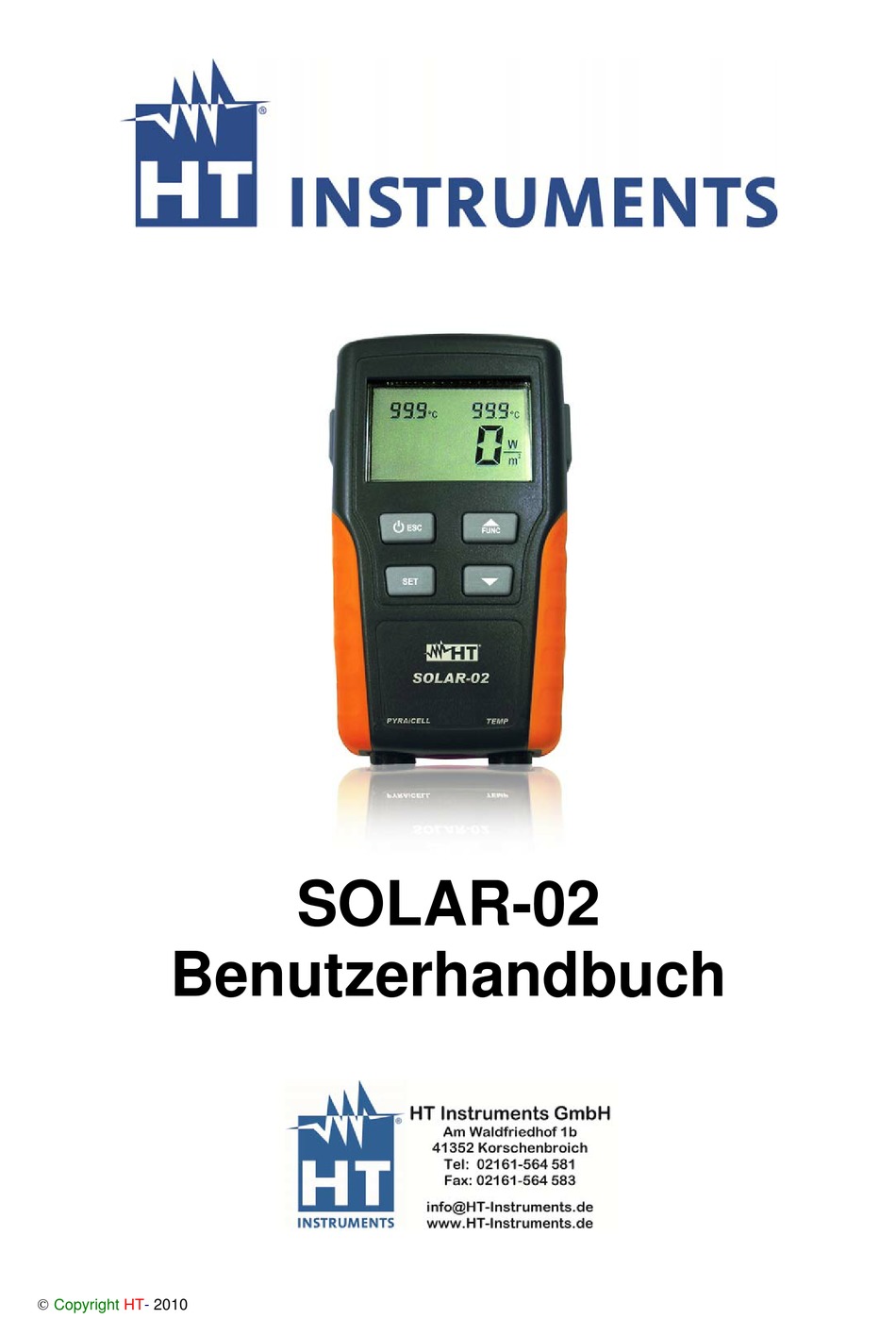

- Seite 1 SOLAR-02 Benutzerhandbuch Copyright 2010...
- Seite 2 Copyright 2010...
-
Seite 3: Inhaltsverzeichnis
5.2.2. Einstellen der Werte von Sensor 2 (MULTI) ................6 5.2.3. Einstellen der Werte von Sensor 3 ...................6 5.3. Das SOLAR-02 im unabhängigen Modus benutzen ............7 5.4. Inclinometer-Funktion benutzen ( Neigungswinkelmesser) ..........7 5.5. Gebrauch der SOLAR-02 im "M-USB" Modus .............. -
Seite 4: Solar
Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist, wie z.B. Ver- formungen, Unterbrechungen, Undichtigkeiten, Fehlen von Meldungen in der Anzeige und so weiter. Messen Sie nur mit zugelassenen Messleitungen bzw. Originalzubehör von HT INSTRUMENTS. In diesem Handbuch wird das folgende Symbol benutzt: Achtung: Beachten Sie die im Handbuch aufgeführten Anweisungen. -
Seite 5: Vor Dem Ersten Einsatz
Zubehör ersetzt werden Überprüfen Sie, ob die Batterien korrekt eingesetzt wurden. ACTHUNG Die RF-Verbindung beim SOLAR-02 ist normalerweise ab Werk deaktiviert. Für die Verwendung dieses Gerätes im RF (Funkmodus) ist es notwendig, die RF Funktion zu aktivieren (vgl. § 5.6.1) 2.2. -
Seite 6: Kalibrierung
3.4. LAGERUNG Falls das Gerät längere Zeit unter extremen Umweltbedingungen gelagert wurde, warten Sie bitte ab, bis es sich wieder an normale Bedingungen angepasst hat, um genaue Messwerte zu garantieren. 4. BESCHREIBUNG DER EINHEIT SOLAR-02 4.1. BESCHREIBUNG LEGEND: 1. LCD-Anzeige /ESC-Taste 3. -
Seite 7: Solar-02 Einschalten
4. Drücken und halten Sie die /ESC-Taste, um das Solar- 02 wieder auszuschalten. 5. EINSATZ DES SOLAR-02 5.1. ALLGEMEIN Die Messeinheit SOLAR-02 kann in folgenden Betriebsarten benutzt werden : Unabhängige Bedienung ohne Verbindung zu irgendeinem Master-Instrument und Messungen Echtzeitwerte Sonneneinstrahlung, Zelltemperatur Umgebungstemperatur an PV Installationen . -
Seite 8: Setzen Der Werte Von Sensor 1 (Pyra Oder Mono)
SOLAR-02 5.2.1. Setzen der Werte von Sensor 1 (PYRA oder MONO) 1. Drücken und Halten Sie die SET Taste während Sie das Instrument mittels der /ESC Taste einschalten. Das Gerät zeigt den Bildschirm nebenan. 2. Benutzen Sie die Pfeil-Tasten und zum Setzen des korrekten K Empfindlichkeitswert angegeben auf dem Schild (Front oder Rückseite), das sich auf dem Sensor /... -
Seite 9: Das Solar-02 Im Unabhängigen Modus Benutzen
/ESC Taste ein. Das Display zeigt den folgenden Bildschirm. 2. Drücken Sie die FUNC/ Taste um den Neigungsmesser Modus vom SOLAR-02 zu aktivieren, anstelle der Messung der Temperatur Te wie auf dem Bildschirm nebenan gezeigt. 3. Befestigen Sie das Solar 02 auf der Oberfläche des Moduls, wenn nötig (und möglich) mittels der zwei... -
Seite 10: Gebrauch Der Solar-02 Im "M-Usb" Modus
7. Sobald die Warte-Phase (HOLD) beendet ist, wird die Meldung “Recording…” angezeigt. Jetzt ist es möglich das USB Kabel vom Gerät SOLAR-02 zu trennen und das Gerät in die Nähe von den PV Modulen zu positionieren. Mögliche Bindestriche “- -”... - Seite 11 Masterinstrument eingestellte „Grenze“ ist, zeigt das Gerät SOLAR-02 die Meldung “READY” im Display 9. Lösen Sie die Strahlungs- und Temperatursonden vom Solar-02 und verbinden Sie das Gerät wieder mit dem Masterinstrument mittels des USB Kabels. 10. Sobald am Masterinstrument die Messung/Aufzeichnung angehalten werden soll, stoppt das Gerät die Ausführung,...
-
Seite 12: Gebrauch Des Solar-02 Im "M-Rf" Modus
2. Benutzen Sie die Pfeil-Tasten und zur Auswahl des verwendeten Sensortyp. 3. Bestätigen Sie die Auswahl mit der SET Taste um zum Mess-Modus zurückzugehen. 4. Nähern Sie das SOLAR-02 dem Masterinstrument (max. Distanz 1m) um die Radio(RF)- Verbindung herzustellen Das Symbol “ ”: ... - Seite 13 SOLAR-02 7. Sofern die Messungen mit dem I-V400 beendet sind, und beim SOLAR-02 die Messung „READY“ im Display erscheint (der von Ihnen im Mastergerät eingestellte Grenzwert für die Mindesteinstrahlung wurde erreicht) entfernen Sie die Strahlungs- und Temperatursonden vom SOLAR02 und nehmen das Gerät wieder nahe zum Masterinstrument um die RF Verbindung zu aktivieren.
-
Seite 14: Wartung
SOLAR-02 6. WARTUNG 6.1. ALLGEMEINE INFORMATION Das Instrument, das Sie erworben haben, ist ein Präzisionsinstrument. Wenn Sie es benutzen und lagern, beachten Sie bitte die Empfehlungen die in diesem Handbuch aufgelistet sind um irgendeinen möglichen Schaden oder Gefahr zu vermeiden. Benutzen Sie das Instrument nicht in Umgebungen mit hoher Luftfeuchtigkeit oder hohen Temperaturen. -
Seite 15: Technische Spezifikationen
Gewicht (incl. Batterien): 215 g 7.3. UMWELTBEDINGUNGEN Referenz-Temperatur: 23°C +/- 5°C; 0° 40°C Betriebstemperatur: Luftfeuchtigkeit: < 80%RH -10 60°C Lagerungstemperatur: Lagerungs-Luftfeuchtigkeit: < 80%RH Dieses Instrument entspricht den Vorschriften der EMC 2004/108/CE. 7.4. LIEFERUMFANG SOLAR-02 ISO9000-Kalibrierprotkoll Anwenderdokumentation... -
Seite 16: Service
SOLAR-02 8. SERVICE 8.1. GARANTIE-BEDINGUNGEN Dieses Instrument erhält gemäß den allgemeinen Geschäftsbedingungen eine Garantie von 2 Jahren ab Kaufdatum bezüglich jeglicher Material- und Herstellungsfehler. In der gesamten Garantiezeit behält sich der Hersteller das Recht vor, das Produkt zu reparieren oder zu ersetzen.
