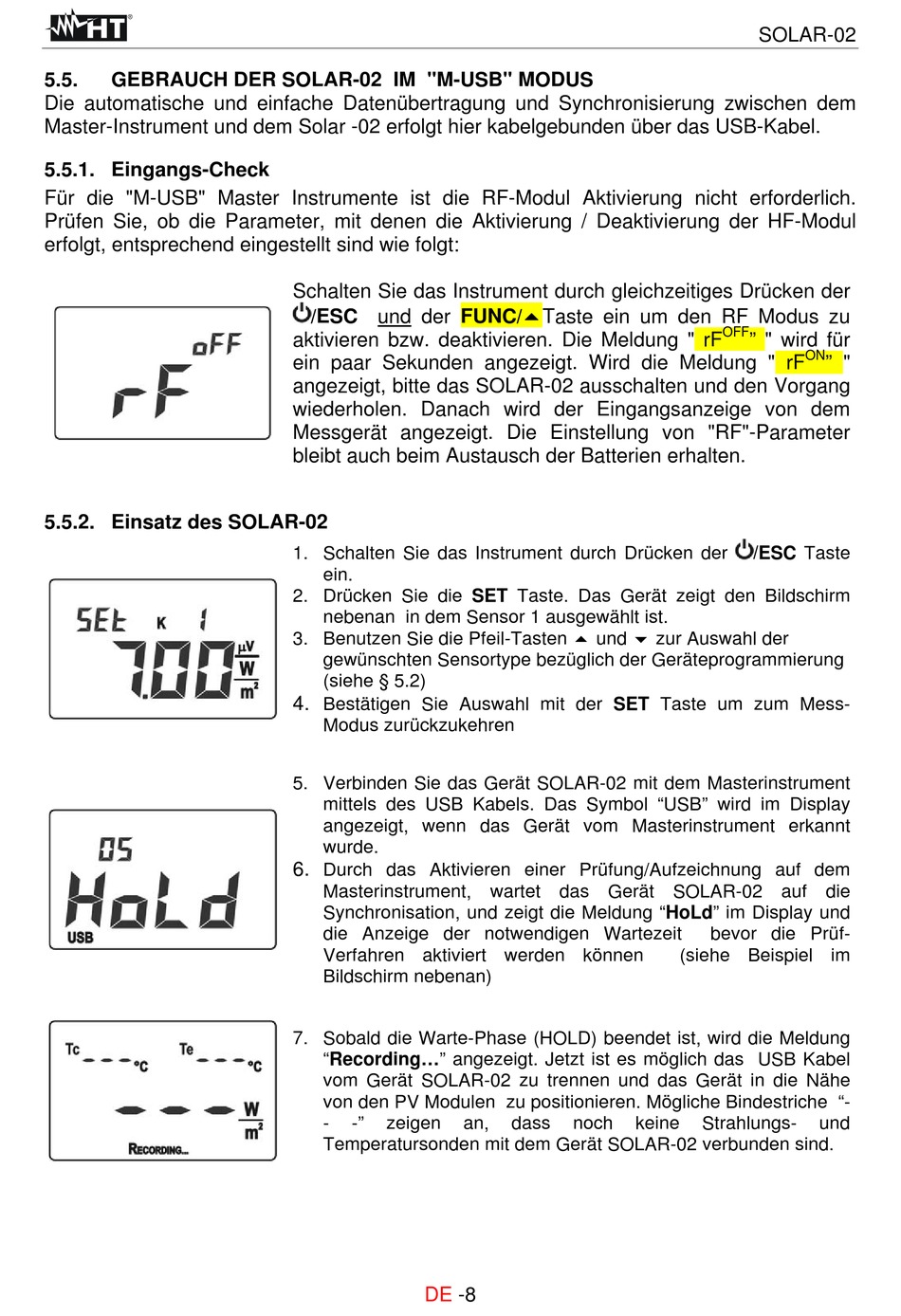

5.5.
GEBRAUCH DER SOLAR-02 IM "M-USB" MODUS
Die automatische und einfache Datenübertragung und Synchronisierung zwischen dem
Master-Instrument und dem Solar -02 erfolgt hier kabelgebunden über das USB-Kabel.
5.5.1. Eingangs-Check
Für die "M-USB" Master Instrumente ist die RF-Modul Aktivierung nicht erforderlich.
Prüfen Sie, ob die Parameter, mit denen die Aktivierung / Deaktivierung der HF-Modul
erfolgt, entsprechend eingestellt sind wie folgt:
5.5.2. Einsatz des SOLAR-02
Schalten Sie das Instrument durch gleichzeitiges Drücken der
/ESC und der FUNC/Taste ein um den RF Modus zu
aktivieren bzw. deaktivieren. Die Meldung " rF
ein paar Sekunden angezeigt. Wird die Meldung " rF
angezeigt, bitte das SOLAR-02 ausschalten und den Vorgang
wiederholen. Danach wird der Eingangsanzeige von dem
Messgerät angezeigt. Die Einstellung von "RF"-Parameter
bleibt auch beim Austausch der Batterien erhalten.
1. Schalten Sie das Instrument durch Drücken der
ein.
2. Drücken Sie die SET Taste. Das Gerät zeigt den Bildschirm
nebenan in dem Sensor 1 ausgewählt ist.
3. Benutzen Sie die Pfeil-Tasten und zur Auswahl der
gewünschten Sensortype bezüglich der Geräteprogrammierung
(siehe § 5.2)
4.
Bestätigen Sie Auswahl mit der SET Taste um zum Mess-
Modus zurückzukehren
5. Verbinden Sie das Gerät SOLAR-02 mit dem Masterinstrument
mittels des USB Kabels. Das Symbol "USB" wird im Display
angezeigt, wenn das Gerät vom Masterinstrument erkannt
wurde.
6.
Durch das Aktivieren einer Prüfung/Aufzeichnung auf dem
Masterinstrument, wartet das Gerät SOLAR-02 auf die
Synchronisation, und zeigt die Meldung "HoLd" im Display und
die Anzeige der notwendigen Wartezeit
Verfahren aktiviert werden können
Bildschirm nebenan)
7. Sobald die Warte-Phase (HOLD) beendet ist, wird die Meldung
"Recording..." angezeigt. Jetzt ist es möglich das USB Kabel
vom Gerät SOLAR-02 zu trennen und das Gerät in die Nähe
von den PV Modulen zu positionieren. Mögliche Bindestriche "-
-
-"
zeigen
an,
Temperatursonden mit dem Gerät SOLAR-02 verbunden sind.
DE
-8
(siehe Beispiel im
dass
noch
keine
SOLAR-02
OFF
" " wird für
ON
" "
/ESC Taste
bevor die Prüf-
Strahlungs-
und
