3.3.
KALIBRIERUNG
Die technischen Spezifikationen des Instrumentes sind jene, die in diesem Handbuch
beschrieben werden. Die Einhaltung der Genauigkeit wird für mindestens ein Jahr
gewährleistet (12 Monate vom Kaufdatum an gerechnet).
3.4.
LAGERUNG
Falls das Gerät längere Zeit unter extremen Umweltbedingungen gelagert wurde, warten
Sie bitte ab, bis es sich wieder an normale Bedingungen angepasst hat, um genaue
Messwerte zu garantieren.
4. BESCHREIBUNG DER EINHEIT SOLAR-02
4.1.
BESCHREIBUNG
4.2.
BESCHREIBUNG DER FUNKTIONSTASTEN

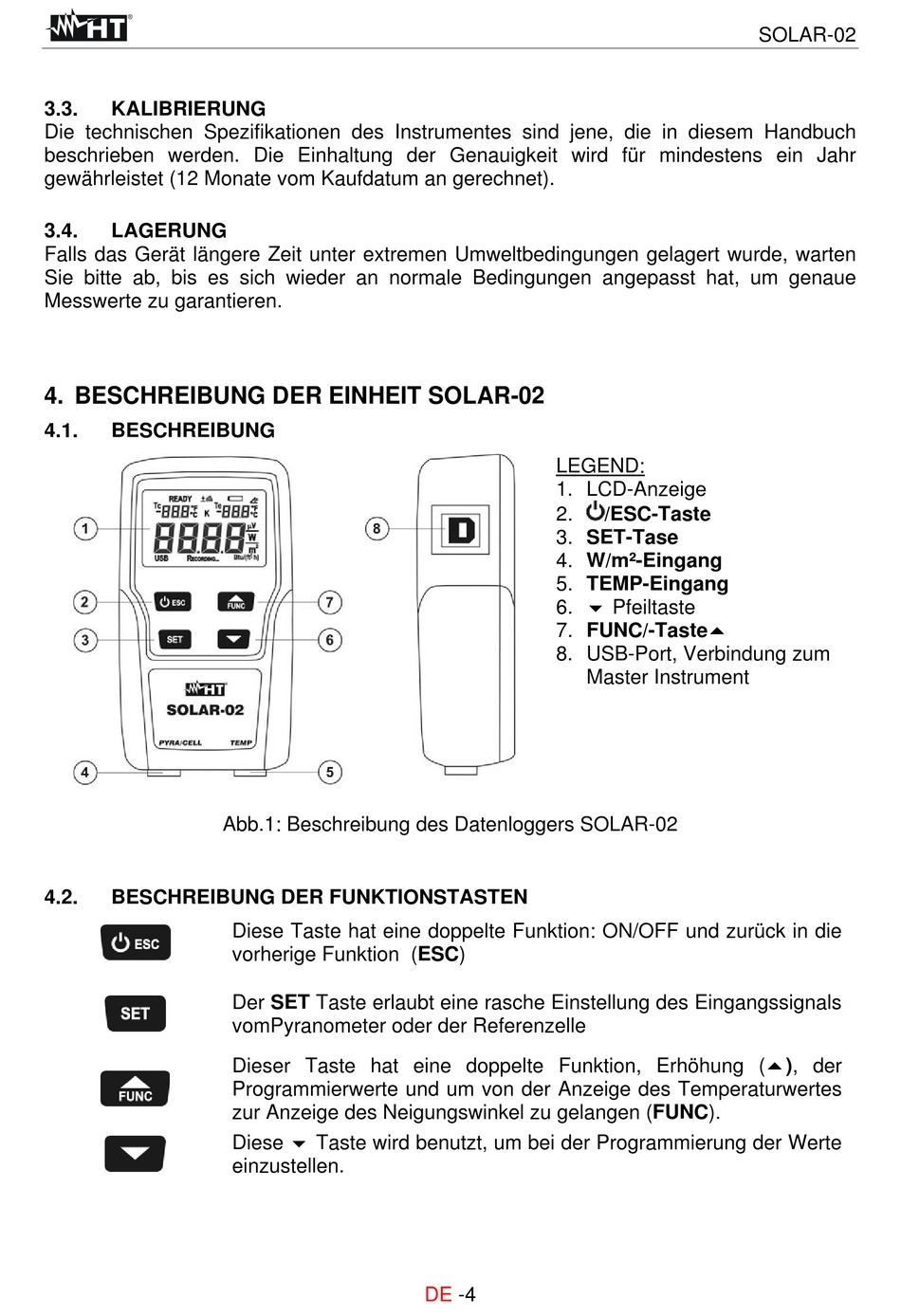

Abb.1: Beschreibung des Datenloggers SOLAR-02
Diese Taste hat eine doppelte Funktion: ON/OFF und zurück in die
vorherige Funktion (ESC)
Der SET Taste erlaubt eine rasche Einstellung des Eingangssignals
vomPyranometer oder der Referenzelle
Dieser Taste hat eine doppelte Funktion, Erhöhung (), der
Programmierwerte und um von der Anzeige des Temperaturwertes
zur Anzeige des Neigungswinkel zu gelangen (FUNC).
Diese Taste wird benutzt, um bei der Programmierung der Werte
einzustellen.
LEGEND:
1. LCD-Anzeige
2.
3. SET-Tase
4. W/m²-Eingang
5. TEMP-Eingang
6. Pfeiltaste
7. FUNC/-Taste
8. USB-Port, Verbindung zum
Master Instrument
DE
-4
SOLAR-02
/ESC-Taste
