Zweite Ausgabe - Zweiter Druck
An der Maschine angebrachte Aufkleber und Hinweistafeln
Ref.
Aufkleber
9
P max al suolo
P max on the ground
NOTICE
10
KURZANLEITUNG
Optional
4013-
4514-4017
ANLASSEN DER MASCHINE
• Den Ganghebel und das mechanische Schaltgetriebe auf
Leerlauf stellen.
• Die Handbremse anziehen und überprüfen,
ob sich die entsprechende Kontrollleuchte auf
dem Armaturenbrett einschaltet
• Vor dem Anlassen des Motors den Anlasserschalter auf
drehen und in dieser Position halten, bis die Kontrollleuchte
erlischt. Dann zum Anlassen des
11
Motors auf
drehen.
• Falls der Motor nach ca. 20
Sekunden nicht angesprungen ist,
den Schlüssel loslassen und nach
etwa zwei Minuten den Vorgang
wiederholen.
STABILITÄTSANZEIGE
Während der Arbeit, die Stabilitätsanzeige ständig überprüfen.
Die 8 LEDs zeigen an:
LED grün 1-2-3-4
Maschine stabil.
LED gelb 5-6
Maschine instabil. Rote Kontrollleuchte
blinkt, akustischer Alarm mit Intervallton.
LED rot 7-8
Maschine in Alarm. Umkippgefahr. Rote
Kontrollleuchte
leuchtet,
akustischer
Daueralarm.
Nur
die
Manöver
zum
Zurückbringen
der
Last
in
die
Sicherheitszone sind möglich.
12
13
14
15
16
17
Code 57.0009.0479
Code
09.4618.0989
6.3 kg/cm
2
09.4618.0991
09.4618.0989
09.4618.0776
09.4618.0776
3
4
BENUTZUNG DES JOYSTICK
• Absenken/Anheben des Auslegers: den Hebel in Richtung
bewegen
• Vor-/Zurückkippen des Anbaugeräts: den Hebel in Richtung
bewegen
• Einziehen/Ausschieben des Teleskopauslegers: den Knopf
in
Richtung
drücken ohne den Schalthebel zu betätigen
• Ein-/Aushängen der Anbaugeräte: den Knopf
drücken und
den Hebel in Richtung
bewegen
09.4618.1247 Etikett - Kurzanleitung und Steuehebel
• Nivellierung der Maschine: Knopf
nach X drücken, um die
rechte Seite anzuheben, oder nach Y, um die rechte Seite abzusenken
• Linke Stabilitätsstütze: Knopf
nach X drücken, um die
Stabilitätsstütze einzufahren, oder nach Y, um sie auszufahren
• Stabilizzatore destro: Knopf
nach X drücken, um die
Stabilitätsstütze einzufahren, oder nach Y, um sie auszufahren
ACHTUNG
Es ist verboten, die Maschine und das Zubehör zu benutzen ohne
vorher die Gebrauchs- und Sicherheitsnormen, die im Handbuch
aufgeführt sind, gelesen und verstanden zu haben.
Die Nicht-Beachtung der Gebrauchs- und Sicherheitsnormen können
dem Fahrer und dritte Personen in Gefahr bringen.
Die Bedienungsanleitung wird mit der Maschine übergeben;
zusätzliche Kopien können beim Händler oder direkt bei Terexlift
nachgefragt werden.
Die Bedienungsperson ist verantwortlich für die Einhaltung der oben
aufgefürten Normen.
Keine Lasten heben, wenn die Maschine auf unbenständigem oder
geneigtem Boden steht. Keine Lasten heben, die schwerer als die auf
der Tabelle angegeben sind. Es ist verboten, Hebemanöver bei
fahrender Maschine vorzunehmen.
Bevor der Fahrersitz verlassen wird:
- eventuelle gehobene Lasten herunter lassen
- Bedienungsorgane der Auslegerbewegung in neutrale Position
bringen
- Schalthebel für die Vor- und Rückwärtsfahrt in neutrale Stellung
bringen, Handbremse ziehen und dann den Motor abstellen.
Gebrauchsnormen für Maschinen mit Stabilitätsstützen:
Es ist verboten, die Stabilitätsstützen zu benutzen, wenn die Last
schon gehoben ist. Die Stabilitätsstützen sind nur dafür da, um die
Stabilität der Maschine zu erhöhen. Der unkorrekte Gebrauch der
Stabilitätsstützen kann ein Umstürzen der Maschine ervorrufen.
Am Armaturenbrett befindet sich eine Kontrollampe, die
aufleuchtet wenn die Stabilitätsstützen heruntegelassen werden.
Sich immer vergewissern, dass die Lampe leuchtet.
Bevor eine Last gehoben wird, die Maschine waagerecht abstützen
und dafür die Niveauanzeige beachten.
09.4618.0854
09.4618.0921
09.4618.0921
09.4618.0933 Einklemmgefahr
09.4618.0933
09.4618.0922 Einklemmgefahr
09.4618.0922
09.4618.0243
09.4618.0241
09.4618.0242

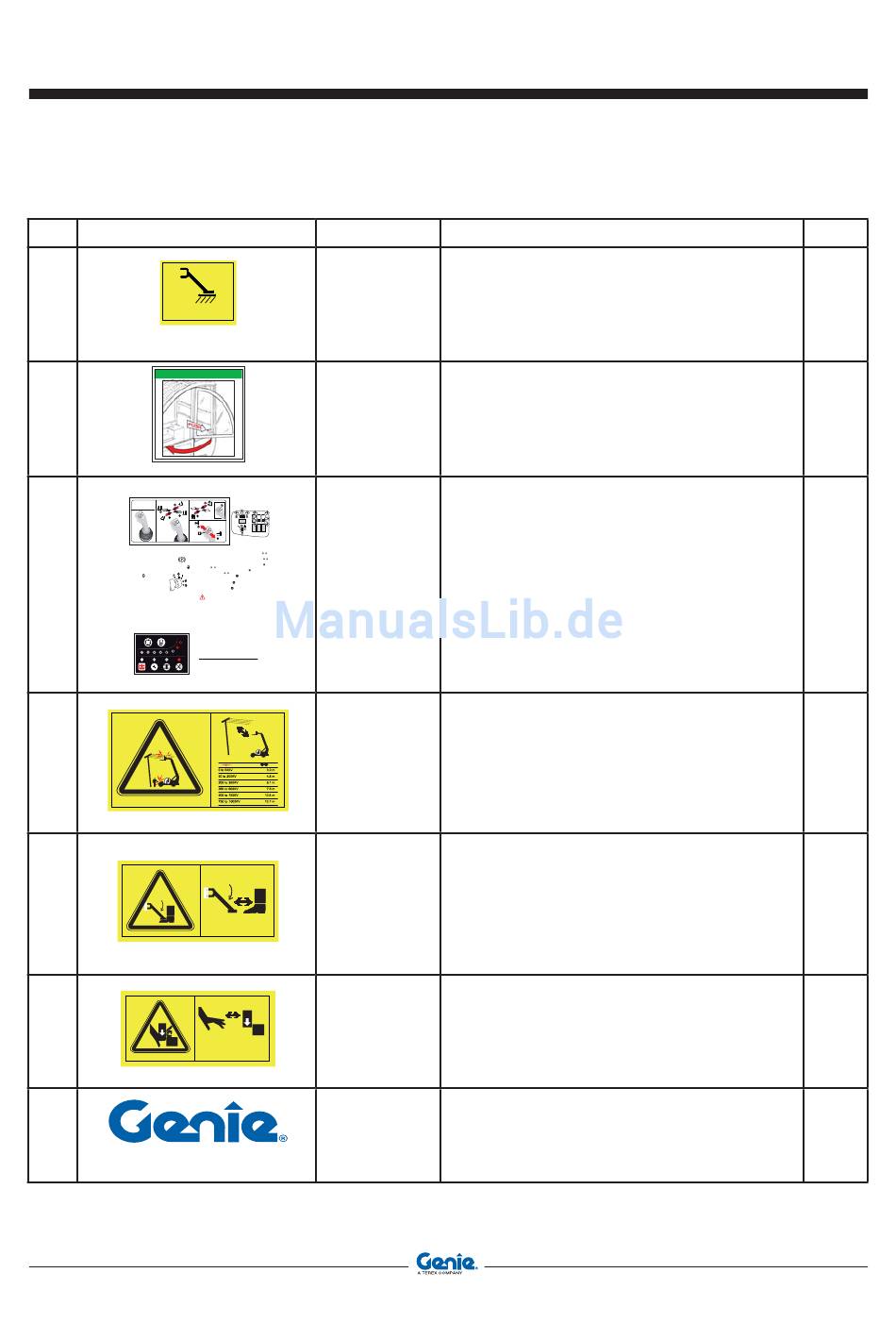

GTH-4013EX - GTH-4514EX - GTH-4017EX
Beschreibung
Etikett - Max. Druck Abstützungen
GTH-4017EX & GTH-4514EX
Etikett - Max. Druck Abstützungen
GTH-4013 EX
Etikett - Entriegelung des oberen Teils der
Tür von innen
Etikett - Einsatzbeschränkung in der Nähe
von elektrischen Leitungen
Zieraufkleber - Logo GENIE auf WEISSEM
Grund
Bedienerhandbuch
Zahl
2
2
1
1
1
4
6
1
1
1
11
