18. Lauflicht-Tasten (1-6)
Mit diesen Tasten werden die Lauflichter der Bühnenbilder aktiviert
19. Fine-Taste
Wenn Sie diese Funktion aktivieren, wird der Scanner von Pan und Tilt exakter kontrolliert
20. Mode-Taste
Das Drücken der Fine- und Mode-Taste ermöglicht das Aktivieren des Assign- oder
Revers-Modus

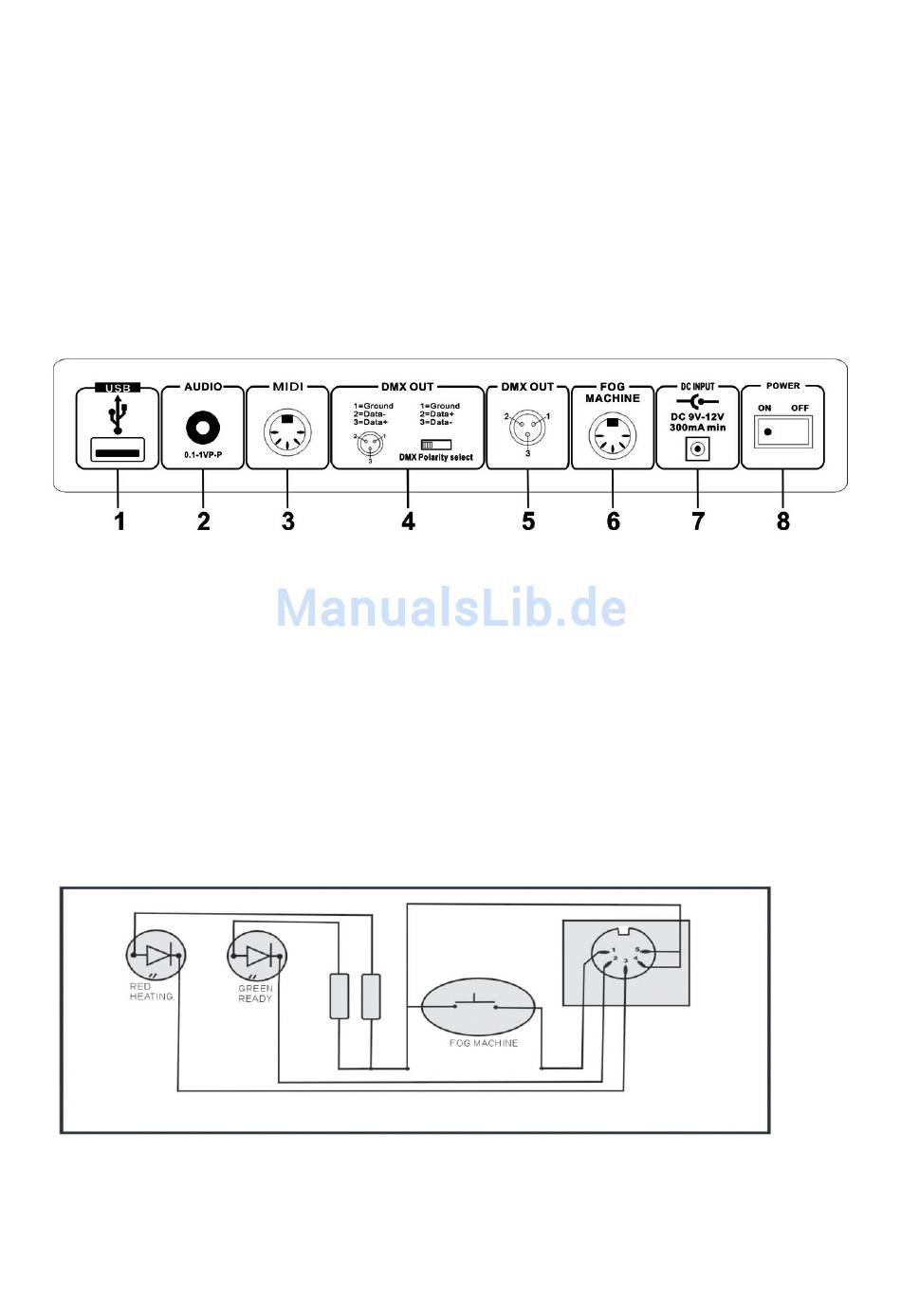

Rückseite
1. USB-Buchse
2. Audio-Eingang 0.1~1Vp-p
3. MIDI-Eingang
4. DMX Polaritätsauswahl
5. DMX-Ausgang
6. Anschluss für die Nebelmaschine
7. Stromanschluss: DC 9 -12V, 300mA min
8. Ein-/Ausschalter
Diagramm für die Nebelmaschine
