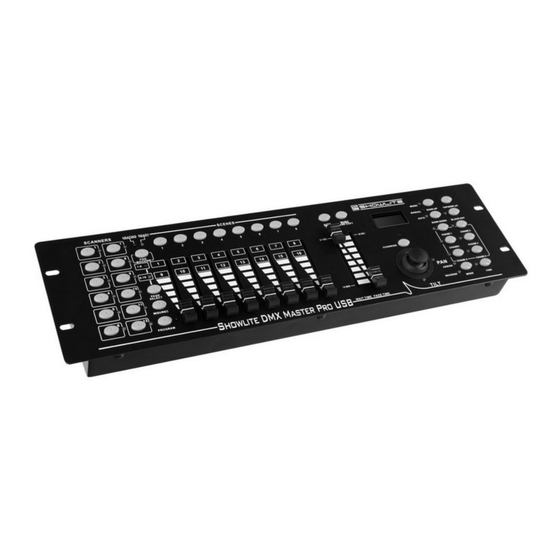

Showlite DMX Controller Master Pro USB Bedienungsanleitung

Showlite DMX Controller Master Pro USB Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DMX Controller Master Pro USB:

Werbung

Showlite DMX Controller Master Pro USB
Bedienungsanleitung
00028353
1
Version 03/2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Showlite DMX Controller Master Pro USB

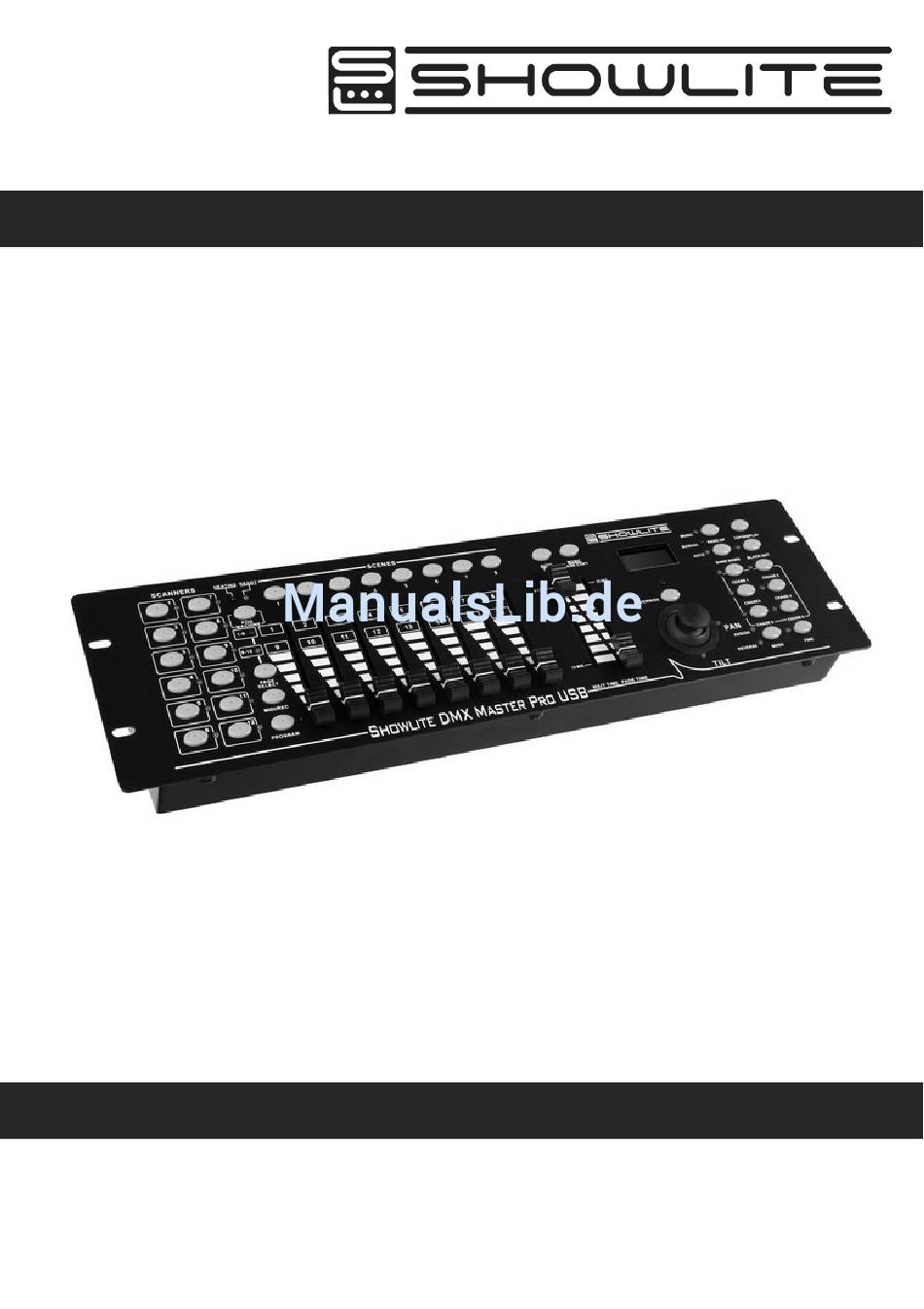

  • Seite 1 Showlite DMX Controller Master Pro USB Bedienungsanleitung 00028353 Version 03/2015...
  • Seite 2: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN Warnung: Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaß-nahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen: Netzanschluss/Netzanschlusskabel (bei Geräten mit Netzanschluss/Netzadapter): •...
  • Seite 3: Spezifikation

    1. Spezifikation Controller für 192 DMX512 Kanäle. DMX512 Standard-Signalausgang Ansteuerung von 12 DMX Geräten, mit jeweils max. 16 Kanälen 30 Speicherplätze mit je 8 programmierbare Bühnenbilder, 240 gesamt 6 Lauflichtsteuerungen mit je bis zu 240 programmierten Bühnenbildern (Schritten) Hinterleuchtetes LCD-Display zur Anzeige der Bedienfunktionen / Programmierung Frei belegbarer PAN und TILT Joystick z.B.
  • Seite 4 Scanner Tasten (1-12) Anwahl von 12 Scanner (mit je 16 DMX Kanälen) LED Scanner DMX Startadresse DMX Kanalnummern A001 1-16 A017 17-32 A033 33-48 A049 49-64 A065 65-80 A081 81-96 A097 97-112 A113 113-128 A129 129-144 A145 145-160 A161 161-176 A177 177-192 Drücken Sie eine Scanner Taste um ein Gerät anzuwählen und die manuelle Fadersteuerung...
  • Seite 5: Bedienelemente Auf Der Rückseite

    Programmtaste Aktiviert den „PROGRAM“-Mode zum editieren und abspeichern von Einstellungen MIDI/REC Anwahl des MIDI Kanals oder Aktivierung der Speicherfunktion Auto/Del Aktiviert den Auto-Modus oder löscht Eingabedaten Music/Bank Copy Aktiviert den Musik-Modus oder kopiert eine Speicherbank von Bühnenbildern Bank UP/DOWN Benutzen Sie diese Taste um zwischen den 30 Speicherplätzen (mit je 8 Szenen) zu wählen TAP/Display Mit dieser Taste wird über kurzen Doppeldruck eine Eingabezeit (TP) definiert oder die LCD Anzeige umgeschaltet...
  • Seite 6 7. Anschluss externes Netzgerät 9-12V/DC 300mA (min.) 8. Ein/Ausschalter Verdrahtungsschema Nebelmaschine 4. Betriebsarten Der Showlite DMX Controller Master Pro arbeitet in drei Betriebsarten: Manuell Zur manuellen Steuerung der angeschlossenen Licht-Scanner, zur Erstellung von Szenen (Bühnenbilder) und abspeichern der Szenen auf 30 Bänken à...
  • Seite 7: Lcd Display

    5. LCD Display Das Display zeigt folgende Informationen an (Beispiele): Anzeige Information CHASE5 Lauflicht (Chase) 5 ist angewählt STEP006 aktive Schrittnummer der aktuellen Lauflichtsteuerung DMX-Datenwert (000-255), zeigt den Datenwert des zuletzt bewegten DATA168 Faders (DMX Kanal) an WT:2M18S Aktuelle Verweildauer eins Schritts (Steps) im Chase z.B. 2min18sec TP:5.58S TAP Time, Verweildauer eins Schritts über TAP Taste z.B.
  • Seite 8 Haben Sie alle Einstellung gemacht können Sie nun die Szene abspeichern. Drücken Sie hierzu bitte die Taste MIDI/REC (12) um das Bühnenbild abzuspeichern. Benutzen Sie die Tasten BANK UP/DOWN (15) um einen Speicherplatz (Bank) auszuwählen, dieser wird im LCD- Display als BKxx angezeigt. Drücken Sie nun eine der Scene-Tasten 1 bis 8 um Ihr Bühnenbild unter dieser Nummer abzuspeichern.
  • Seite 9 Löschen eines Bühnenbildes (Szene) 1. Gehen Sie in den „PROGRAM“-Mode 2. Wählen Sie mit Hilfe der Tasten BANK UP/DOWN den Speicherplatz aus, dessen Bühnenbild Sie löschen möchten 3. Halten Sie die Taste AUTO/DEL (13) gedrückt und drücken Sie die Scene-Taste, deren Bühnenbild Sie löschen möchten 4.
  • Seite 10: Erstellen Und Bearbeiten Von Lauflichtern (Chases)

    7. Erstellen und bearbeiten von Lauflichtern (Chases) Nachdem Sie die einzelnen Bühnenbilder (Szenen) fertig bearbeitet und hinterlegt haben, können Sie nun bis zu 6 Lauflichter (Chases) editieren und abspeichern. Jedes Lauflicht kann bis zu 240 Bühnenbilder (Szenen) enthalten. Erstellen eines neuen Lauflichtes (Chase): 1.
  • Seite 11: Abarbeitung Eines Lauflichtes In Auto Mode Oder Music-Mode

    Löschen eines Schritts/Step im Chase 1. Gehen Sie in den „PROGRAM“-Mode, drücken Sie die Lauflichttaste (CHASE 1-6) 2. Drücken Sie die Taste TAB, es werden im Display STEPxxx, SNx und BKxx angezeigt 3. Wählen Sie einen Schritt mit den Tasten BANK UP/DOWN aus 4.
  • Seite 12: Music Mode (Sound Gesteuert)

    8.1 Music Mode (Sound gesteuert) Stellen Sie sicher dass der „PROGRAM“-Mode deaktiviert ist. Durch Drücken der Taste MUSIC/BANK stellen sie den Controller auf Musiksteuerung (LED Music leuchtet). Drücken Sie die Taste des Lauflichtes (Chase 1 bis 6) welches Sie benutzen wollen. Die LED neben der Taste blinkt grün.
  • Seite 13: Fade Time Zuordnen

    Drücken Sie die PAGE-Taste um die Kanäle 1-8 (08CH) oder 9-16 ASSXX XX (16CH) auszuwählen. Halten Sie die Mode-Taste und drücken Sie die X/Y 08CH Scene-Taste, auf deren Kanal der PAN- bzw. TILT-Kanal liegt, Kontrolllampen blinken auf. Wenn die PAN-Bewegung z. B. auf Fader 1 liegt, halten Sie die Mode-Taste und drücken Sie Scene-Taste 1.
  • Seite 14: Midi Kanalzuweisung

    9.3 MIDI Kanalzuweisung Mit einem Gerät welches MIDI Befehle ausgeben kann können Sie ebenfalls die abgespeicherten Szenen oder Lauflichter aufrufen und einige Sonderfunktionen aktivieren (MIDI Funktionstabelle siehe unten). So können z.B. über das Basspedal eines MIDI Keyboards verschiedene Szenen aufgerufen werden. Halten Sie die Taste MIDI/REC für drei Sekunden gedrückt, im Display erscheint folgende Anzeige: MIDI Kanal Nr.
  • Seite 15 Speichern von Daten auf dem USB-Stick Der USB-Stick muss mit der USB-Buchse verbunden sein. Halten Sie die Taste AUTO/DEL gedrückt und drücken Sie BANK UP, im Select Display erscheint „SELECT SaveFile“. Die Kontrolllampen der Scanner 1- SaveFile 12 leuchten wenn eines der Files bereits vorhanden und somit belegt ist. Drücken Sie eine der Scannertasten 1-12 und das File wird neu angelegt bzw.
  • Seite 16: Technische Daten

    10. Technische Daten Bezeichnung Showlite DMX Controller Master Pro USB Artikelnummer 00028353 220-240V / 50-60 Hz Netzspannung / Netzteil 9VDC/300mA (min) Scanner, Geräte 12 Scanner à 16 DMX Kanäle Musiksteuerung / Sound MIC int. / Audio extern Chinch Lauflichter / Chaser 6 Chaser à...
