- Seite 1 HDO-16 Bedienungsanleitung Version: 07/2020...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um sicherzustellen, dass Sie mit diesem Produkt vollständig zufrieden sind, lesen und verstehen Sie dieses Handbuch sorgfältig. BITTE SORGFÄLTIG DURCHLESEN Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.
- Seite 3 Alle Informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen kontrolliert. Weder Autor noch Herausgeber können jedoch für Schäden haftbar gemacht werden, die in Zusammenhang mit der Verwendung dieser Bedienungsanleitung stehen. Sonstige, in diesem Dokument aufgeführte Produkt-, Marken- und Unternehmensbezeichnungen können die Warenzeichen ihrer jeweiligen Eigentümer sein.
- Seite 4 Netzspannung Sollte für die Nutzung ein externes Netzteil notwendig sein, schließen Sie dieses an eine Steckdose mit der richtigen Spannung an. Schließen Sie das Gerät nicht an eine andere Netzspannung an, als die, für die Ihr Produkt vorgesehen ist. Ziehen Sie den Netzadapter aus der Steckdose, wenn Sie den Artikel nicht benutzen oder wenn es zu einem Gewitter kommt.
- Seite 5 Vorsicht Bitte beachten Sie die folgenden grundlegenden Informationen, um sich selbst oder andere nicht zu gefährden und Schäden an externen Geräten zu vermeiden. Warnung Zerlegen Sie das Gerät nicht und modifizieren Sie es nicht. Dies kann zu einem elektrischen Schlag führen. Beauftragen Sie eine Fachwerkstatt mit allen erforderlichen Service- und Wartungsarbeiten oder wenden Sie sich an Ihren Händler.
-
Seite 6: Inhaltsverzeichnis
© 2020 Dieses Handbuch ist urheberrechtlich geschützt. Das Kopieren oder Nachdrucken, auch in Auszügen, ist nur mit Zustimmung der Musikhaus Kirstein GmbH gestattet. Gleiches gilt für die Reproduktion oder das Kopieren von Bildern, auch in veränderter Form. Inhalt 1. Allgemeiner Überblick ..................8 1.1 Produktübersicht (Vorderseite) ............... - Seite 7 3.1.2 Aufrufen einer Szene Bank .................20 3.1.3 Überschreiben einer Szene ................20 3.1.4 Kopieren einer Szene .................20 3.1.5 Kopieren einer Szene Bank ................21 3.1.6 Löschen einer Szene ..................21 3.1.7 Löschen aller Szenen .................22 3.2 Chase programmieren ...................22 3.2.1 Programmieren eines Chase ..............22 3.2.2 Aufrufen eines Chase .................22 3.2.3 Überprüfen der Szene Steps in einem Chase ..........23 3.2.4 Bearbeiten eines Chase (Kopieren eine Szene Bank in einen Chase) ..23...
-
Seite 8: Allgemeiner Überblick

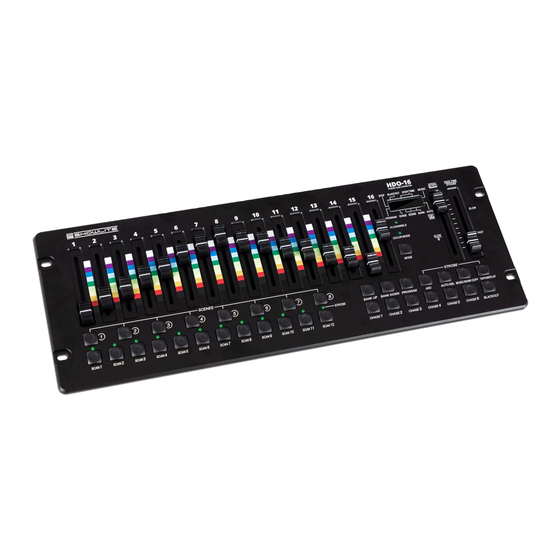

1. Allgemeiner Überblick Dieser Controller ist ein universeller intelligenter Lichtcontroller. Er ermöglicht die Steuerung von 12 DMX Geräten mit jeweils 16 Kanälen und bis zu 240 programmierbaren Szenen. Sechs Chases können bis zu 240 Schritte enthalten, die aus den gespeicherten Szenen in beliebiger Reihenfolge bestehen. Chases können automatisch oder manuell durch Musik aufgerufen werden. - Seite 9 Nummer Knöpfe oder Schieberegler Funktion Scanner Auswahlknöpfe DMX Geräte auswählen Scanner Anzeige LEDs Zeigen an, ob das DMX Gerät aktiviert ist Scene Auswahlknöpfe Knöpfe zum Aufruf oder Speicherung der Szenen Nach dem Aktivieren der Scanner Auswahlknöpfe, Channel Schieberegler können die Schieberegler 1 ~ 16 die DMX Werte einstellen.
-
Seite 10: Produktübersicht (Rückseite)
1.2 Produktübersicht (Rückseite) Number Button or Fader Function DMX Output Anschluss Anschluss für das DMX Ausgangssignal DMX Input Anschluss Anschluss für das DMX Eingangssignal DC Input Anschluss Anschluss für das Netzteil USB Lamp Anschluss USB Anschluss für eine USB LED Lampe Power Switch Schaltet den Controller ein und aus... -
Seite 11: Allgemeine Begriffe
Reihe von Szenen, die nacheinander gespeichert worden sind. Scanner bezieht sich auf ein Beleuchtungsgerät mit einem Schwenk- und Neigungsspiegel. Beim HDO-16 Controller kann er jedoch zur Steuerung jedes DMX-512-kompatiblen Geräts als generisches Gerät verwendet werden. Stand Alone bezieht sich auf die Fähigkeit eines Geräts, aufgrund eines eingebauten Mikrofons unabhängig von einem externen Controller und... -
Seite 12: Bedienungsanleitung
2. BEDIENUNGSANLEITUNG 2.1 Konfiguration 2.1.1 Controller einrichten 1) Schließen Sie die Stromversorgung an die Rückseite des Geräts und an die Netzsteckdose an. 2) Schließen Sie Ihre DMX-Kabel an Ihre DMX Geräte an, wie im entsprechenden Handbuch der DMX Geräte beschrieben. Eine kurze Einführung über DMX finden Sie im Abschnitt „DMX-Grundlagen“... -
Seite 13: Dmx Geräte Adressieren
2.1.3 DMX Geräte adressieren Der Controller ist so programmiert, dass er 16 DMX-Kanäle pro Gerät steuert. Daher müssen die Geräte, die Sie mit den entsprechenden „SCANNER“ Knöpfe am Gerät steuern möchten, jeweils 16 Kanäle voneinander entfernt sein. DMX Geräte Voreinstellung DIP Schalter oder Einstellungen auf die... -
Seite 14: Funktionsweise
2.2 Funktionsweise 2.2.1 Manueller Modus Der manuelle Modus ermöglicht die direkte Steuerung aller Scanner. Sie können diese mit Hilfe der Channel Schieberegler einstellen und Attribute ändern. 1) Drücken Sie den AUTO DEL Knopf bis die AUTO LED erlischt. 2) Wählen Sie einen SCANNER Knopf aus. 3) Bewegen Sie die Schieberegler, um die Geräteattribute zu ändern. -
Seite 15: Color Mode
2.3 COLOR MODE 2.3.1 COLOR MODE starten Halten Sie den COLOR MODE Knopf für ca. 3 Sekunden gedrückt, um vom SCANNER MODE in den COLOR MODE zu gelangen. 2.3.2 Von RGB auf RGBW umstellen Halten Sie den TAP/DISPLAY Knopf gedrückt und drücken Sie dann den COLOR MODE Knopf um zwischen RGB und RGBW umzuschalten. -
Seite 16: Color Mode Bedienung
2.3.3 Color Mode Bedienung COLOR MODE: Die RGB Color Schieberegler starten ab DMX Adresse 193. (siehe nächste Seite) 16 Color Schieberegler stehen dabei zur Auswahl mit jeweils 9 Farben für jeden Schieberegler (schwarz/rot/orange/gelb/grün/blau/dunkelblau/lila/weiß). Wenn der Color Modus aktiviert ist, können Sie den Speed Regler als Master Dimmer benutzen und die Helligkeit für alle 16 Color Schieberegler gleichzeitig einstellen. - Seite 17 3 Channel Modus (RGB) 4 Channel Modus (RGBW) Fader Color DMX address Fader Color DMX address...
-
Seite 18: Strobe Effekt Im Color Mode
2.4 Strobe Effekt im Color Mode 2.4.1 Strobe Effekt aktivieren Aktivieren Sie den COLOR MODE. Halten Sie den TAP/DISPLAY Knopf gedrückt und drücken dann gleichzeitig den ADD Knopf um den Strobe Effekt zu aktivieren. Als Bestätigung leuchtet die Strobe LED (am Scanner Knopf 12). 2.4.2 Strobe Effekt deaktivieren Halten Sie den TAP/DISPLAY Knopf gedrückt und drücken dann gleichzeitig den ADD Knopf um den Strobe Effekt zu deaktivieren. -
Seite 19: Programmieren
3. Programmieren Eine Szene Bank ist eine Folge verschiedener Szenen (oder Schritte / Steps), die nacheinander aufgerufen werden. Es können 30 Szene Bänke mit jeweils 8 Szenen erstellt werden. Der Controller kann insgesamt 240 Szenen speichern. 3.1 Programmiermodus aufrufen 1) Drücken Sie den PRGRAM Knopf bis die LED blinkt. 3.1.1 Programmieren einer Szene Eine Szene ist ein statischer Beleuchtungszustand. -
Seite 20: Aufrufen Einer Szene Bank
3.1.2 Aufrufen einer Szene Bank 1) Verwenden Sie BANK UP/DOWN Knöpfe um bei Bedarf eine andere Szene Bank auszuwählen. 2) Drücken Sie den AUTO DEL Knopf so lange bis die AUTO LED leuchtet. 3) Stellen Sie die Szene Bank Geschwindigkeit mit dem SPEED Schieberegler ein und die Überblendzeit mit dem FADE TIME Schieberegler. -
Seite 21: Kopieren Einer Szene Bank
5) Wählen Sie mit den BANK UP/DOWN Knöpfen die gewünschte BANK aus, in welche Sie die Szene kopieren möchten. 6) Drücken Sie dann den gewünschten SCENE Knopf um den Kopiervorgang abzuschließen. Zur Bestätigung blinken einmal alle LEDs 3.1.5 Kopieren einer Szene Bank 1) Halten Sie den PROGRAM Knopf gedrückt bis die LED blinkt. -
Seite 22: Löschen Aller Szenen
3.1.7 Löschen aller Szenen 1) Halten Sie den PROGRAM Knopf und den BANK DOWN Knopf gedrückt während Sie den Controller einschalten. Vorsicht! Dieser Prozess ist irreversibel. Alle Szenen mit Daten werden auf 0 gesetzt 3.2 Chase programmieren Ein Chase wird mit Hilfe zuvor erstellter Szenen erstellt. Szenen werden zu Schritten / Szene Steps in einem Chase und können in beliebiger Reihenfolge angeordnet werden. -
Seite 23: Überprüfen Der Szene Steps In Einem Chase
3.2.3 Überprüfen der Szene Steps in einem Chase 1) Halten Sie den PROGRAM Knopf gedrückt bis die LED blinkt. 2) Wählen Sie den gewünschten CHASE Knopf. 3) Drücken Sie den TAP/DISPLAY Knopf um die LED-Anzeige auf Steps umzuschalten. 4) Überprüfen Sie jede Szene / jeden Schritt einzeln mit den BANK UP/DOWN Knöpfen. -
Seite 24: Bearbeiten Eines Chase (Einfügen Eines Szene Steps In Einen Chase)
3.2.6 Bearbeiten eines Chase (Einfügen eines Szene Steps in einen Chase) 1) Halten Sie den PROGRAM Knopf gedrückt um den Programmiermodus zu starten. 2) Drücken Sie den gewünschten CHASE Knopf. 3) Drücken Sie TAP/DISPLAY um die LED-Anzeige auf Stepansicht umzuschalten. 4) Benutzen Sie die BANK UP/DOWN Knöpfe, um durch die Steps zu navigieren und den Einfügepunkt der neuen Szene zu lokalisieren. -
Seite 25: Löschen Eines Chase
3.2.8 Löschen eines Chase 1) Halten Sie den PROGRAM Knopf gedrückt um den Programmiermodus zu starten. 2) Drücken Sie den gewünschten CHASE Knopf (1~6) den Sie löschen möchten. 3) Halten Sie den AUTO DEL Knopf gedrückt und drücken Sie gleichzeitig den gewünschten CHASE Knopf zum Löschen. -
Seite 26: Auto-Mode Starten
3.3.2 Auto-Mode starten 1) Drücken Sie den AUTO DEL Knopf bis die AUTO LED leuchtet. 2) Falls kein CHASE Knopf angewählt ist, startet der Controller automatisch die aktuelle Szene Bank. 3) Sie können mit Hilfe der BANK UP/DOWN Knöpfe eine andere Szene auswählen. 4) Wählen Sie alternativ einen oder mehrere CHASE Knöpfe (1~6) um diese in der gewählten Reihenfolge ablaufen zu lassen. -
Seite 27: Zwei Controller Gleichzeitig Benutzen
4. Zwei Controller gleichzeitig benutzen Durch den Link In (DMX In) Anschluss, ist es möglich zwei Controller gleichzeitig zu benutzen. So können Sie im Color Modus mit Hilfe der MASTER Schieberegler anzeigen lassen, welche Controller Einstellung gerade auf der Lichtanlage zu sehen sein soll. Durch diese Möglichkeit, können Sie während der Lichtshow zum Beispiel immer eine Controller Lichteinstellung auf der Bühne sehen, den anderen Controller für die nächste Szene Einstellung vorbereiten und dann mit den beiden MASTER... -
Seite 28: Anhang
5. Anhang 5.1 DMX Grundlagen In einer DMX-512-Verbindung befinden sich 512 Kanäle. Die Kanäle können auf beliebige Weise zugewiesen werden. Ein Gerät, das DMX 512 empfangen kann, benötigt einen oder mehrere aufeinanderfolgende Kanäle. Der Benutzer muss dem Gerät eine Startadresse zuweisen, die den ersten in der Steuerung reservierten Kanal angibt. -
Seite 29: Dmx Dipswitch Kurzübersicht
5.3 DMX Dipswitch Kurzübersicht... -
Seite 30: Produktspezifikationen
6. Produktspezifikationen DMX Ausgang 3 pin XLR Buchse weiblich DMX Eingang / Link 3 pin XLR Buchse männlich Protokoll DMX-512 USITT Gewicht 3.0 kg Maße 482 X175 X76 mm Netzteil DC 9V-12V 500mA min... -
Seite 31: Weee-Erklärung
WEEE Erklärung (Waste of Electrical and Electronic Equipment) Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
