Montage der Antriebsreifen

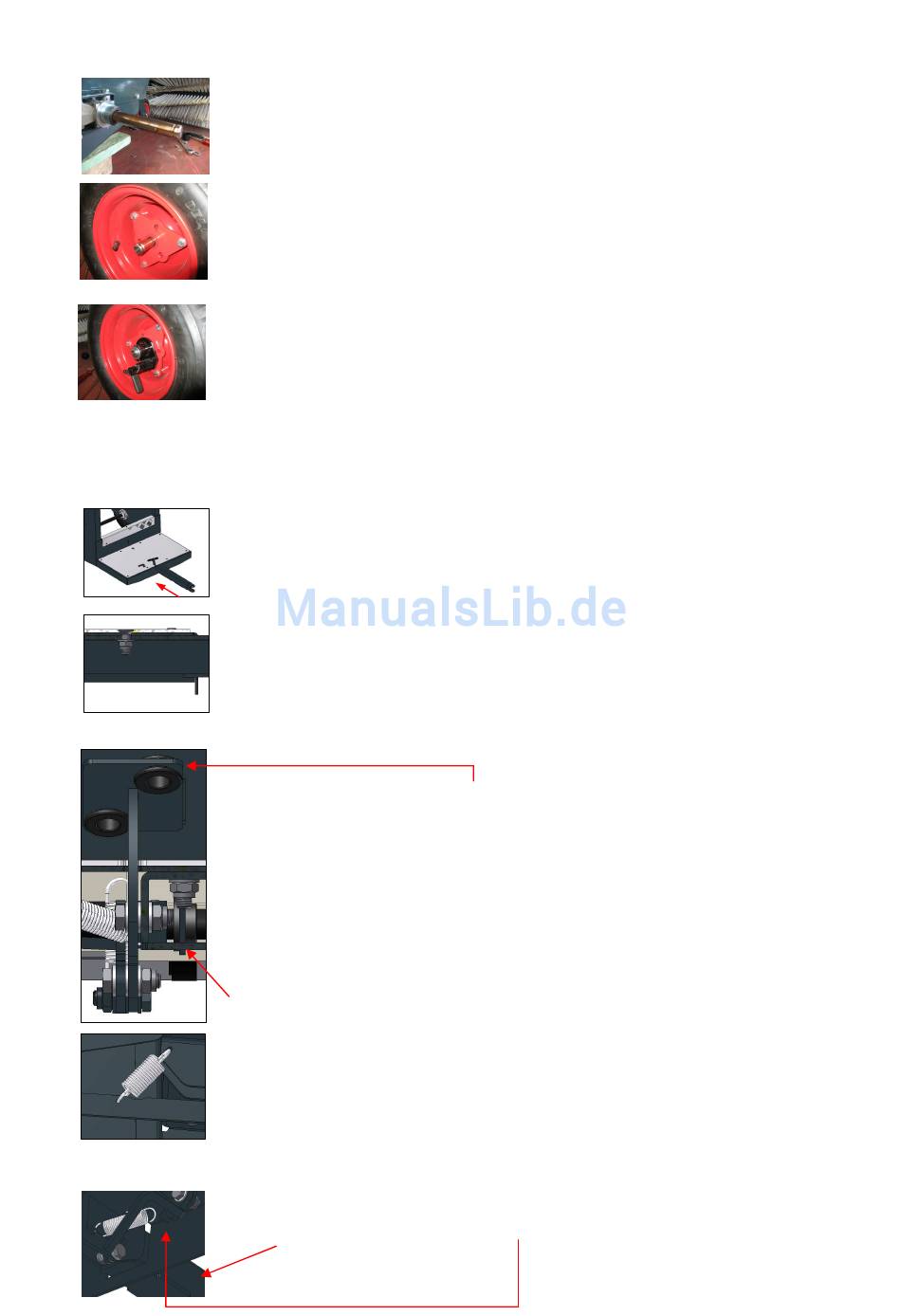

5.3 Montage des Easy Worker
Zur Montage des Easy Worker´s legen Sie sich bitte den Minigripbeutel, in dem Sechskantschrauben,
Unterlegscheiben und Sechskantmuttern enthalten sind, daneben.
Montieren Sie bitte den Reifen auf der rechten Seite.
Auf der linken Seite müssen Sie zuerst den Reifen auf der Antriebswelle platzieren und
dann die Passfeder montieren.
Nun platzieren Sie den Mitnehmer auf der linken Seite. Danach die Mitnehmerscheibe und
den Sicherungsring auf der linken und rechten Seite. Stecken Sie jetzt noch die schwarze
Schutzkappe links und rechts auf die Radnaben.
Schieben Sie die Deichsel vorne in die Öffnung, wie auf dem Bild dargestellt.
Nehmen Sie nun die zwei Senkschrauben M8x25, zwei Unterlegscheiben Ø8,4 und zwei
Sechskantmuttern M8.
Führen Sie die Senkschraube von oben ein, legen von unten die Unterlegscheibe an und
sichern das Ganze mit der Sechskantmutter.
Als nächstes müssen Sie das Bremspedal an der Deichsel montieren. Dazu benötigen Sie
eine Sechskantschraube M8x25, drei Unterlegscheiben Ø8,4 (Kunststoff) und eine
Sechskantmutter M8.
Stecken Sie eine Unterlegscheibe auf die Sechskantschraube und führen Sie diese durch die
Fußbremse. Stecken Sie eine Unterlegscheibe zwischen der Fußbremse und der Deichsel und
schieben die Schraube ganz durch. Legen Sie von der anderen Seite die Unterlegscheibe an und
Sichern das mit der Sechskantmutter.
Die Sechskantmutter dürfen Sie nicht zu stark anziehen, die Fußbremse muss sich leicht bewegen
können, damit die Funktion gegeben ist.
Deichsel
Hängen Sie die Zugfeder (Außendurchmesser 17mm) in das Flacheisen (unterhalb der
Deichsel) und in die Deichsel (das Ende der Deichsel, was nicht sichtbar ist) ein.
Hängen Sie die kleinere Zugfeder (Außendurchmesser 14mm) zuerst in die
Deichsel und dann in die Feststellbremse ein.
