5

Montage und Erstinbetriebnahme

5.1

Sicherheit

Bevor Sie die Anhängerkupplung an der HVR plus montieren, müssen Sie sicherstellen, dass
I. die Kehrmaschine ausgeschaltet ist (Gashebel auf „0" setzen).
II. die Kehrmaschine gegen Wegrollen gesichert ist.

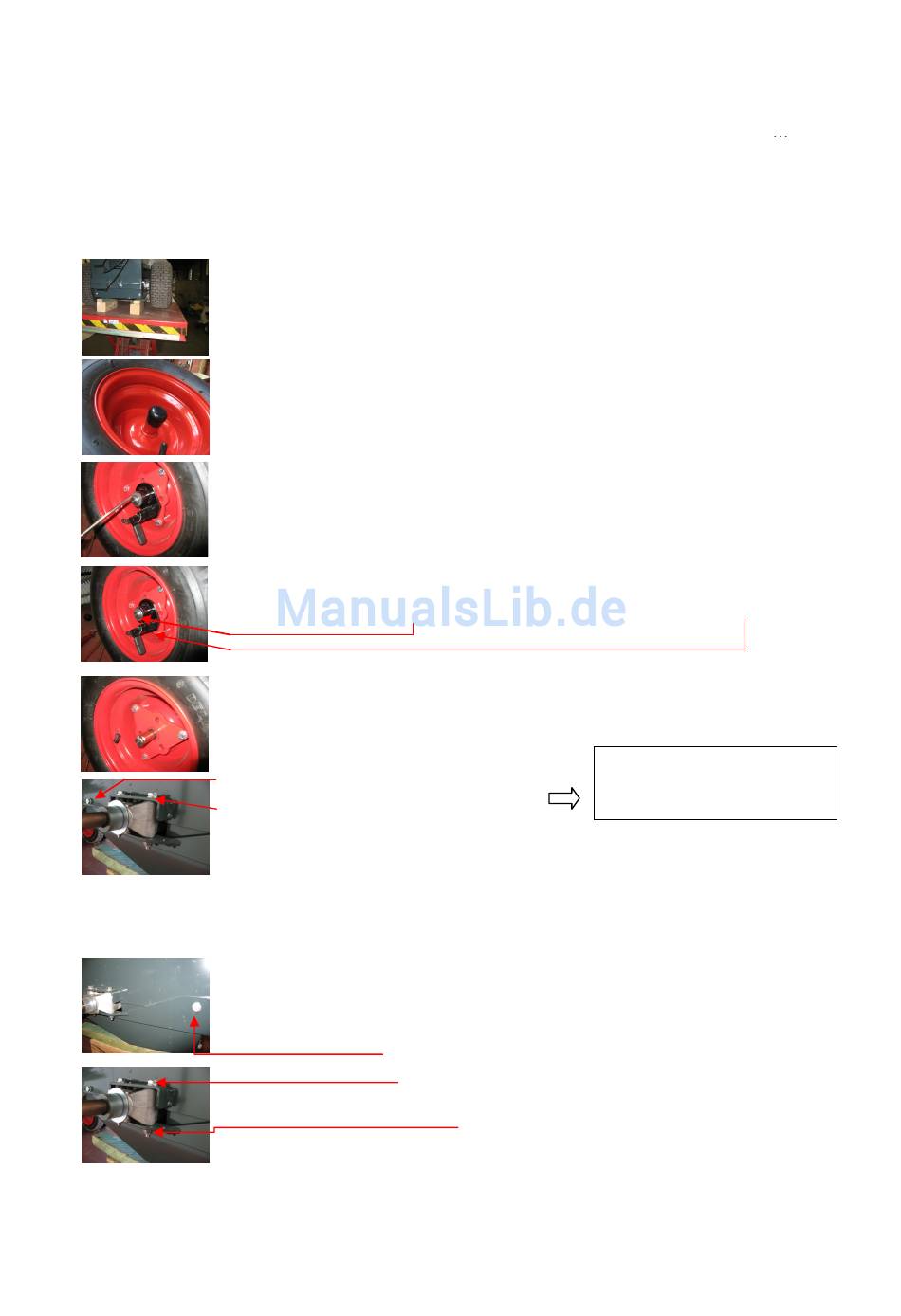

5.2 Montage der Anhängerkupplung an der HVR plus
Zur Befestigung der Anhängerkupplung legen Sie sich bitte den Minigripbeutel, in dem
Sechskantschrauben, Unterlegscheiben und Sechskantmuttern enthalten sind daneben.
Zuerst müssen Sie HVR plus aufbocken, so dass die Reifen in der Luft hängen.
Dann entfernen Sie schwarze Schutzkappe links und rechts von der Radnabe.
Demontieren Sie nun den Sicherungsring, links und rechts mit einem
Schlitzschraubenzieher.
Entnehmen Sie die Mitnehmerscheibe auf beiden Seiten und den Mitnehmer auf der
linken Seite.
Demontieren Sie die Passfeder, auf der linken Seite und ziehen Sie die Reifen links von
der Antriebswelle. Die Passfeder auf der rechten Seite kann in der Antriebswelle montiert
bleiben, Sie müssen nur den Reifen abziehen.
Sechskantschraube M8x20 herausdrehen
Sechskantschraube M8x70 herausdrehen
Die Schrauben können Sie sich weglegen, diese werden für die Montage der
Anhängerkupplung durch längere Schrauben ersetzt.
Die Anhängerkupplung wie im nebenstehenden Bild dargestellt an der HVR plus
befestigen.
Hier verwenden Sie bitte eine Unterlegscheibe Ø 8,4 und eine Sechskantschraube
M8x25, auf der linken und rechten Seite.
Nehmen Sie die Sechskantschrauben M8x75 und eine Unterlegscheibe Ø8,4 und führen Sie diese
von oben durch die Bohrung.
Befestigen Sie mit einer Unterlegscheibe Ø8,4 und einer Sechskantmutter M8 die
Anhängerkupplung. Die müssen Sie 2x links und 2x rechts montieren.
Unterlegscheiben und
Sechskantmuttern werden zur
Befestigung der Anhängerkupplung
wiederverwendet!
