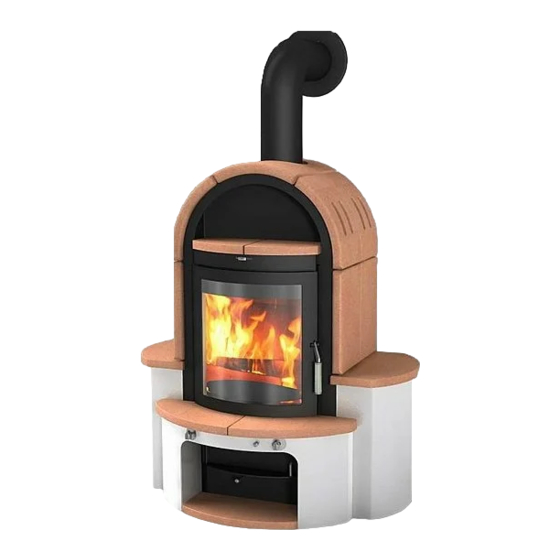

Aufbau- und Bedienungsanleitung für Kaminofen Hark 52
Die Aufbau- und Bedienungsanleitung ist vor Beginn
aller Arbeiten aufmerksam zu lesen und zu beachten. Nicht-
beachtung kann zur Beeinträchtigung der Sicherheit und
zum Erlöschen der Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1 und
Teil 2, DIN 4705, DIN 18890 sowie örtliche Vorschriften). Um die
Einhaltung der genannten Normen und Vorschriften zu gewähr-
leisten, ist vor der Installation des Kaminofens der zuständige
Schornsteinfegermeister zu informieren. Er wird Sie beraten und
den ordnungsgemäßen Anschluß des Kaminofens prüfen.
RÄUMLICHE VORAUSSETZUNG
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen be-
steht oder durch eine nicht brennbare Unterlage geschützt sein
muß. Die Unterlage ist so zu bemessen, daß sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über die
Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK-Zubehörprogramm finden Sie hierfür geeignete
Bodenplatten. Von der Rückseite und den Seitenflächen der
Kaminofenverkleidung ist ein Wandabstand von 20 cm
einzuhalten.
Im Strahlungsbereich des Brennraumes muß zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf
40 cm verringert werden, wenn ein beidseitig belüfteter
Strahlungsschutz vorhanden ist.
FRISCHLUFTZUFUHR
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muß der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muß für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z. B. durch den Einbau einer Luftklappe
in der Nähe des Kaminofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs-
luftleitung sollte mit einer Absperrklappe in Ofennähe versehen
werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Bei dem Kaminofen Hark 52 besteht darüber hinaus die
Möglichkeit, eine Verbrennungsluftleitung mit Hilfe eines Flex-
rohres aus dem Aussenbereich direkt am Kaminofen anzu-
schliessen. An der Rückwand des Kaminofens befindet sich ein
Anschlußstutzen für die „externe Verbrennungsluftzufuhr" (siehe
Abb. A), an den das Flexrohr mit Hilfe einer Klemmschelle ange-
schlossen werden kann. Die Materialien für die Frischluftleitung
sind im Hark-Zubehörprogramm erhältlich. Diese „externe Ver-
brennungsluftzufuhr" ist bei Niedrigenergiehäusern mit einer
kontrollierten Be- und Entlüftung erforderlich, um das Verhältnis
zwischen Be- und Entlüftung durch den Betrieb des Kaminofens
nicht zu stören.
SCHORNSTEIN UND RAUCHROHRANSCHLUSS
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Deutschlands größte Firma
im Kamin- & Kachelofenbau
3 pro Kilowatt
Der Kaminofen muß an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach DIN 4705 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Kaminofen an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Kaminofens. Selbst-
verständlich läßt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen.
Die Rauchrohre sind am Kaminofen untereinander und am
Schornstein fest und dicht anzubringen. Das Rauchrohr darf
nicht in den freien Schornsteinquerschnitt hineinragen. Sind an-
dere Feuerstätten im gleichen Stockwerk am gleichen Schorn-
stein angeschlossen, muß der Anschluss mindestens 30 cm
höher oder tiefer liegen als der Anschluss anderer Geräte. Es
empfiehlt sich die Verwendung eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materiali-
en ist vom Rauchrohr ein Mindestabstand von 40 cm ein-
zuhalten. Führt das
aus brennbaren Baustoffen, so sind die Bauteile in
einem Umkreis von 20 cm aus nichtbrennbaren form-
beständigen Baustoffen geringer Wärmeleitfähigkeit
(z. B. Gasbeton) herzustellen.
MONTAGE DES KAMINOFENS
Vor dem Betrieb des Hark 52 müssen die beiden Rauchumlenk-
platten eingesetzt werden. Führen Sie zunächst die obere
Rauchumlenkplatte aus Stahl in den Rauchsammler. Diese wird
zum einen in den Haken eingehangen, der an der Kette in den
Rauchsammler hineinragt und zum anderen auf den Flachkanal
aus Stahl im oberen Bereich des Feuerraums aufgelegt. Die
untere Rauchumlenkplatte aus Schamotte wird zunächst auf
den Winkelstahlrahmen gelegt und mit ihm zusammen auf die
Seitenwandsteine, die den Feuerraum auskleiden, aufgelegt.
(Abb. A)
MONTAGE DES METALLSOCKELS
Der Kaminofen Hark 52 ist mit einem weiß beschichteten Metall-
sockel versehen, der aus drei Teilen besteht. Montieren Sie
zunächst die beiden seitlichen Sockel rechts und links. Diese
werden mit jeweils zwei Schrauben seitlich mit dem Kaminofen-
korpus verschraubt. An den montierten seitlichen Sockeln wird

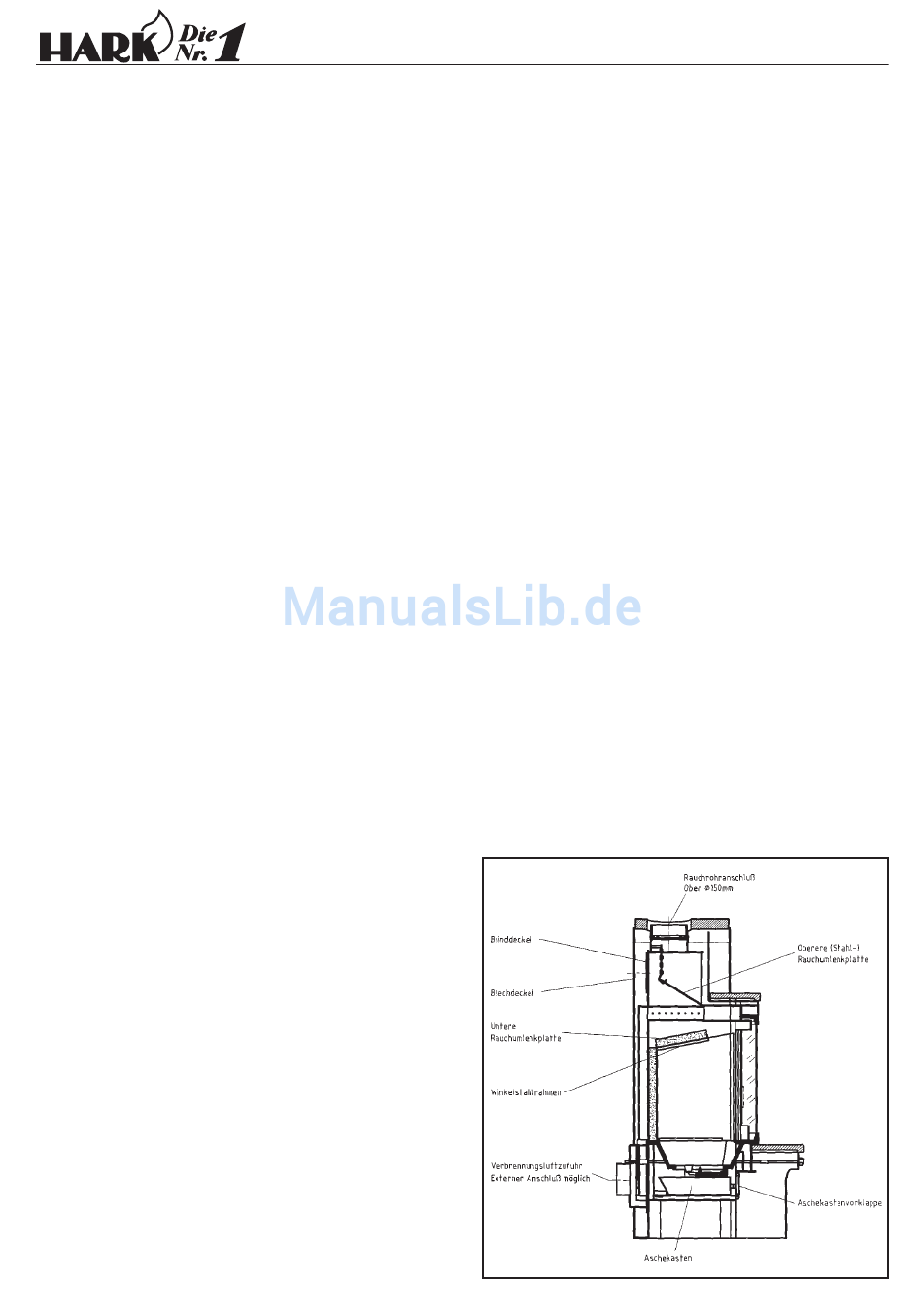

ABBILDUNG A
-1-
Rauchrohr durch Bauteile
