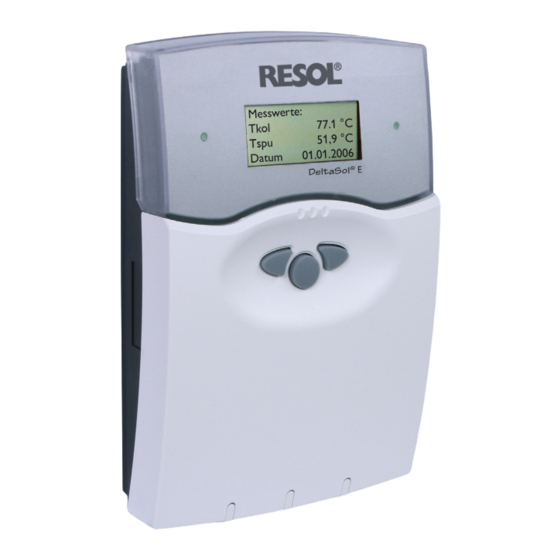

Resol DeltaSol E Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Resol Anleitungen
  4. Steuerung
  5. DeltaSol E
  6. Montage- und bedienungsanleitung

Resol DeltaSol E Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DeltaSol E:
Inhaltsverzeichnis

Quicklinks

®
RESOL DeltaSol
E
(Version 2)
Montage
Anschluss
Bedienung
Fehlersuche
de
Handbuch
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die
www.resol.de
Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Resol DeltaSol E

Inhaltszusammenfassung für Resol DeltaSol E

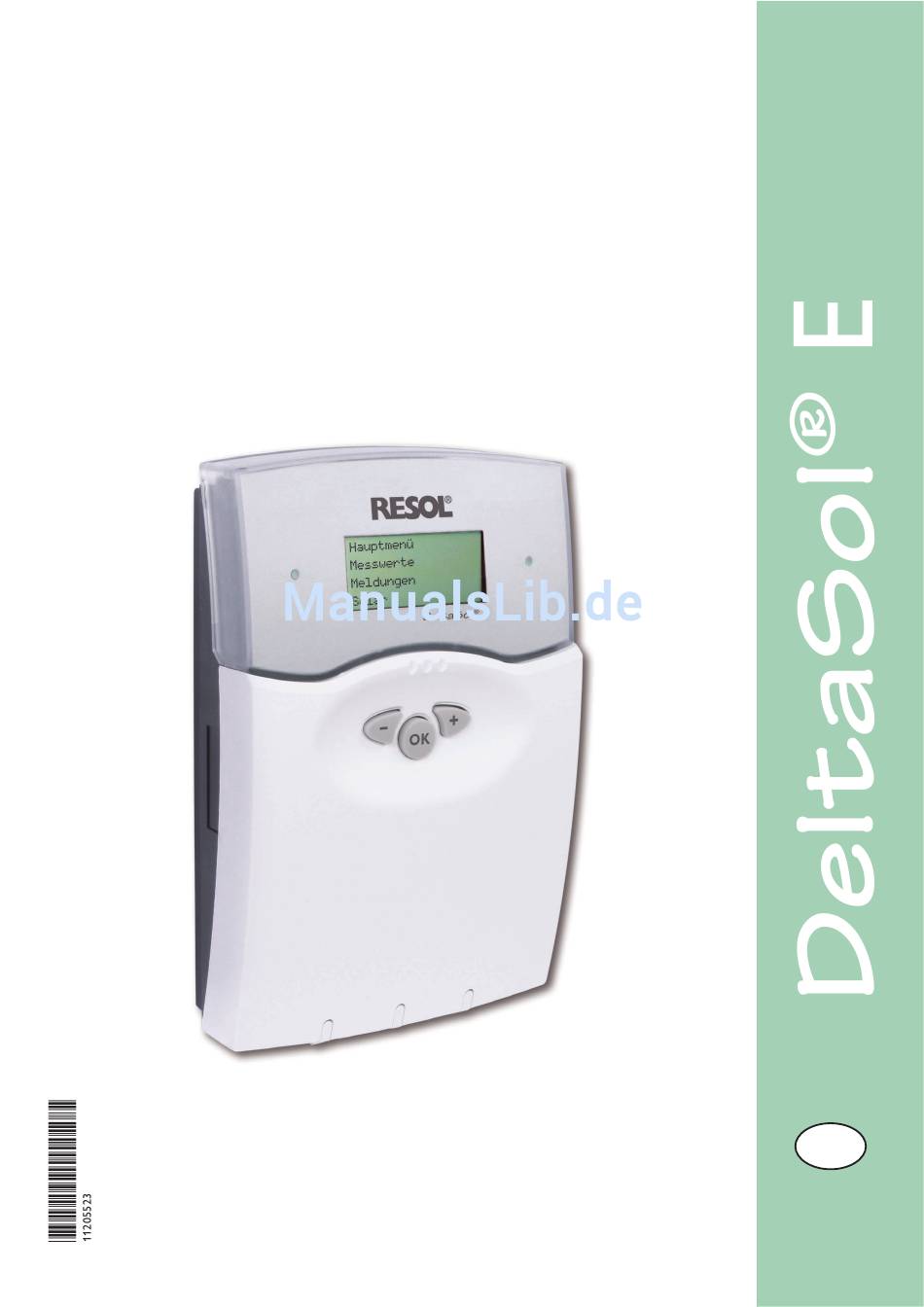

  • Seite 1 ® RESOL DeltaSol (Version 2) Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die www.resol.de Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.

  • Seite 2: Inhaltsverzeichnis

    DeltaSol ® Inhalt 1. Installation ............4 3.2 Funktionsblöcke ...............12 3.3 Schrittweise Einstellung des Reglers ......14 1.1 Montage ................4 3.4 Übersicht über die Relais- und Sensorbelegungen ..15 1.2 Elektrischer Anschluss ............4 1.2.1 Übersicht der elektrischen Anschlüsse ... 4 4.

  • Seite 3: Drehzahlregelung, Solarer Betriebsstundenzähler Und Wärmemengenzählung

    12, 0 rung komplexer Systeme mit bis zu 4 witterungsgeführten 156,0 Heizkreisen. Zur Datenkommunikation und Fernwartung 62, 0 ist der Regler mit dem RESOL VBus ausgestattet, der den ® bidirektionalen Weg zu Modulen, PCs oder für ein Daten- logging öffnet.

  • Seite 4: Installation

    DeltaSol ® 1. Installation 1.1 Montage WARNUNG! Push Push - Arretierung Vor jedem Öffnen des Gehäuses allpo- Drücken für Öffnen lige Trennung von der Netzspannung Drücken für Schließen sicherstellen! Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elek- Display tromagnetischen Feldern ausgesetzt sein darf.

  • Seite 5: Aktoren (Pumpen, Ventile, Etc.)

    Masse-Sammelklemme benutzen OK / Set Use the ground common terminal block 1.2.3 Datenkommunikation / Bus IP 20 L' L N Der Regler verfügt über den RESOL VBus zur Datenkom- ® floating relay semiconductor relay munikation mit und der Energieversorgung von externen Modulen.

  • Seite 6: Sensoren

    Die mit PWM A, B und C / GND gekennzeichneten Klemmen sind Steuerausgänge für Pumpen mit PWM- Sensors Steuereingang. VBus Ausführliche Anwendungsbeispiele mit Systembeschreibungen, Anschlussplänen und Einstellungshinwei- sen für die Systeme entnehmen Sie bitte dem Zusatzheft „Anwendungsbeispiele“ oder finden Sie unter www.resol.de.

  • Seite 7: Bedienung Und Funktion

    DeltaSol ® 2. Bedienung und Funktion 2.1 Einstelltaster Der Regler wird ausschließlich über die 3 Drucktaster unter dem Display bedient. Der Vorwärts-Taster (1) dient dem Vorwärts-Scrollen oder dem Erhöhen von Einstellwerten, der Betriebskontroll- Rückwärts-Taster (2) wird entsprechend für die umgekehrte lampe Funktion benutzt.

  • Seite 8: Menüstruktur

    DeltaSol ® 2.3 Menüstruktur Die Einstellung und Kontrolle des Reglers erfolgt über das Hauptmenü Menü. Bei der erstmaligen Inbetriebnahme befindet sich Messwerte die Anzeigeebene im Hauptmenü. In der ersten Zeile je- Meldungen des Untermenüs befindet sich der Anwahlpunkt zurück, mit Solar dem die Anzeige wieder um eine Menüebene zurückgesetzt wird.

  • Seite 9: Menüverzweigung

    DeltaSol ® 2.5 Menüverzweigung Hauptmenü Messwerte Meldungen Schornsteinfeger Solar Solar (s. 4.1) Anlage Einstellwerte Bilanzwerte Handbetrieb (s. 4.5) Optionen Bedienercode ( s. 2.4) Experte Experte Anlage (s. 4.2) Einstellwerte Einstellwerte Heizkreis Schaltuhr 1 Optionen Schaltuhr 2 Experte Schaltuhr 3 Schaltuhr 4 Schaltuhr 5 Heizkreise (s.

  • Seite 10: Inbetriebnahme

    DeltaSol ® 3. Inbetriebnahme Wenn das System hydraulisch befüllt und betriebsbereit ist, die Netzverbindung des Reglers herstellen. Der Regler durchläuft eine Initialisierungsphase, in der der Produktname und die Versionsnummer angezeigt werden. Bei Inbetriebnahme oder nach einem Reset des Reglers startet nach der Initialisierungsphase das Inbetriebnahme- menü.
  • Seite 11 3.5 dargestellt. Weitere Systembeispiele finden Sie in Einstellungen auf die Werkseinstellung zurück- der zusätzlichen Anleitung DeltaSol E “Anwendungsbei- ® gesetzt (Reset)! spiele“ oder mit Hilfe des RESOL Online System Assistant unter www.resol.de/rosa. Die Auswahl von System und Variante muss als erstes erfol- gen (Solar/Optionen/…)! 11 |...

  • Seite 12: Funktionsblöcke

    DeltaSol ® 3.2 Funktionsblöcke In Folge der gewählten Kombination aus System und hy- Jeder Funktionsblock stellt 4 Funktionen zur Verfügung: draulischer Variante sowie der ggf. aktivierten Optionen 1 Temperaturdifferenzfunktion oder des internen HKM sind bestimmte Relais bereits fest 2 Thermostatfunktionen zugewiesen.
  • Seite 13 DeltaSol ® Für die Einbindung einer weiteren Wärmequelle wie z. B. eines Holzkessels können zusätzlich zur Differenzfunktion eine oder beide Thermostatfunktionen aktiviert werden, um dem Kessel eine Mindesttemperatur zuzuweisen oder die Speichermaximaltemperatur zu begrenzen. Th3-S5 Th4-S6 T6-S5>S6 Anlage/Optionen/ T-Fkt6 ..Einstellung ändern auf „Ja“...

  • Seite 14: Schrittweise Einstellung Des Reglers

    DeltaSol ® 3.3 Schrittweise Einstellung des Reglers Die folgenden Punkte können optional eingestellt werden, die Punkte 16. und 17. sollten vor der Anlagenübergabe durch- geführt werden. 1. Ggf. internes Heizkreismodul aktivieren 7. Spezielle Parameter der gewählten Optionen einstel- (Anlage/Heizkreise/Optionen/Heizkreis) (Solar/Einstellwerte/…), 2.

  • Seite 15: Übersicht Über Die Relais- Und Sensorbelegungen

    DeltaSol ® 3.4 Übersicht über die Relais- und Sensorbelegungen System 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 3 Th 4 Th 1 Th 2 Th 5 Th 6 Th 7 Th 8 Th 9 Th 10 Tspu Tkol...
  • Seite 16 DeltaSol ® System 2 Variante 2 S1 S6 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Tkol2 Th 3 Th 4 Th 10 Th 5 Th 7 Th 8 Th 9 Tspu Th 6 Tkol T1-NH-HK T1- T6 T1- T8 T2- T8 T1- T9...
  • Seite 17 DeltaSol ® System 3 Variante 2 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 3 Th 4 Th 9 Th 10 Tspu Th 5 Th 6 Th 7 Th 8 Tkol Tsp2u T1- T9 T2- T9 DVGW T-WT T1- T6...
  • Seite 18 DeltaSol ® System 4 Variante 1 S1 S6 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Tkol2 Th 9 Th 10 Tspu Th 5 Th 7 Th 8 Tkol Tsp2u Th 6 T1- T9 T2- T9 DVGW T-WT...
  • Seite 19 DeltaSol ® System 4 Variante 3 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Tkol2 Th 9 Th 10 Tspu Th 5 Th 7 Th 8 Tkol Tsp2u Th 6 T1- T9 T2- T9 DVGW T1- T7 T1- T8 T2- T8 T2- T7...
  • Seite 20 DeltaSol ® System 5 Variante 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Th 9 Th 10 Tspu Th 7 Th 8 Tkol Tsp2u Tsp3u T1- T9 T2- T9 DVGW T-WT T1- T8 T2- T8 T2- T5 T1 WMZ...
  • Seite 21 DeltaSol ® System 6 Variante 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Th 9 Th 10 Tspu T1- T5 Tkol T2- T5 Tsp3u Tkol2 T1- T9 T2- T9 DVGW Tsp2u T1 WMZ T2 WMZ T-WT Relaisbelegung...
  • Seite 22 DeltaSol ® System 6 Variante 3 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 9 Th 10 Tspu Tkol Tsp2u Tsp3u Tkol2 T1- T9 T2- T9 DVGW T1 WMZ T2 WMZ Relaisbelegung Relais 1 Relais 2 Relais 3 Relais 4 Relais 5...
  • Seite 23 Boilerladg Par. Relais Heizunterdr. Ext. WT Abkürzungen Sensoren Sensor Bezeichnung Sensor Sensor Tkol Temperatur-Kollektor DeltaSol E 1. HKM (S6) Tkol2 Temperatur-Kollektor 2 DeltaSol E Vorls. 1. HKM Tspu Temperatur-Speicher 1 unten DeltaSol E 2. HKM (S1) Tsp2u Temperatur-Speicher 2 unten DeltaSol E 2.

  • Seite 24: Abkürzungen Relais

    DeltaSol ® Abkürzungen Relais Relais Bezeichnung Pumpe Kol. 1 (2) Solar Pumpe Kollektorfeld 1-2 Solar Pumpe Sp 1-4 Solar Pumpe Speicher 1-4 2 WV Sp 1-4 2-Wegeventil Speicher 1-4 3 WV Sp 1-3 3-Wegeventil Speicher 1-3 Fkt. Bl. 1-5 Funktionsblock 1-5 DVGW Legionellenschaltung Bypass...
  • Seite 25 DeltaSol ® Bypass: Um einen Energieaustrag aus dem Speicher beim Einschal- ten der Beladung zu vermeiden, wird in den Zuleitungen Solar/Optionen/Bypass befindliches kaltes Medium zunächst über einen Bypass am Auswahl: „Ja“, „Nein“ Speicher vorbeigeleitet (mit Ventil oder Pumpe). Ist die Zu- Werkseinstellung: „Nein“...
  • Seite 26 DeltaSol ® Diese Funktion berücksichtigt die „ungünstige“ Sensorpo- Röhrenkollektorfunktion: sitionierung bei Röhrenkollektoren. Solar/Optionen/Röhrenkol. Die Funktion wird innerhalb eines vorgegebenen Zeit- Auswahl: „Ja“, „Nein“ fensters („Röhr-Anf“ und „Röhr-Ende“) aktiv. Sie schaltet alle Werkseinstellung: „Nein“ 30 Minuten bei Kollektorkreisstillstand (einstellbar über den Solar/Experte/Röhr-Lauf Parameter „Röhrenkol“) für 30 Sekunden (einstellbar über Einstellbereich: 5 …...

  • Seite 27: Rückkühlung: Solar/Optionen/Rückkühl

    DeltaSol ® Kollektorkühlfunktion: Die Kollektorkühlfunktion setzt bei der eingestellten Kol- Solar/Optionen/Kol-kühl lektormaximaltemperatur ein. Wenn diese Temperatur um 5 K unterschritten wird, schaltet die Funktion wieder ab. Auswahl: „Ja“, „Nein“ Der Kollektor wird durch Wärmeabfuhr zum nächsten Werkseinstellung: „Nein“ freien Speicher (Speicher, der nicht gesperrt ist) abgekühlt. bei Auswahl „Ja“: Der numerisch letzte Speicher wird dabei ausgenommen Solar/Einstellwerte/Tkolmax...
  • Seite 28 DeltaSol ® Die Frostschutzfunktion setzt bei einer Kollektortempera- Frostschutz: tur von 4 °C den Ladekreis zwischen Kollektor und dem Solar/Optionen/Frostschutz 1. Speicher in Betrieb, um das Medium im Ladekreis vor dem Auswahl: „Ja“, „Nein“ Einfrieren oder „Eindicken“ zu schützen. Werkseinstellung: „Nein“ Übersteigt die Kollektortemperatur 5 °C, so wird die Funk- tion wieder abgeschaltet.
  • Seite 29 DeltaSol ® Ein Kollektor gilt als gesperrt, wenn entweder der Sensor Kollektor gesperrt defekt oder die Notabschalttemperatur erreicht ist. Kollektorminimalbegrenzung: Ein Kollektor gilt für den Solarbetrieb als gesperrt, wenn er die vorgegebene Minimaltemperatur nicht überschritten hat Solar/Experte/Tkolmin oder die „Kollektor gesperrt“ Bedingung erfüllt ist. Einstellbereich: -25 …...

  • Seite 30: Menü: Anlage

    DeltaSol ® Die Vorranglogik findet nur in Mehrspeichersystemen An- Vorranglogik und Pendelladung: wendung. Solar/Einstellwerte/Vorrang Sp1 (…Sp4) Bei Einstellung Vorrang Sp1, Sp2, Sp3, Sp4 auf 1, werden Einstellbereich: 1 … 4 die Speicher, die eine Temperaturdifferenz zum Kollektor aufweisen, grundsätzlich alle parallel geladen, solange deren Werkseinstellung: 1;...
  • Seite 31 DeltaSol ® Um die Nachheizung eines Speichers innerhalb eines(r) be- Boilerladung: stimmten Speichervolumens (-zone) zu realisieren, werden Anlage/Optionen/Boilerladg 2 Sensoren zur Überwachung des Einschalt- bzw. Ausschalt- Auswahl: „Ja“, „Nein“ punktes genutzt. Werkseinstellung: „Nein“ Als Bezugsparameter gelten die Ein- und Ausschalttempera- turen Th7ein und Th7aus.
  • Seite 32 DeltaSol ® Thermostat-Funktion Das dem Funktionsblock zugeordnete Relais schaltet ein, wenn die eingestellte Einschalttemperatur (Th(X)ein) (Funktionsblock 1 … 5): erreicht ist. Es schaltet wieder aus, wenn die eingestellte Anlage/Optionen/Thermo1 (…10) Ausschalttemperatur erreicht ist (Th(X)aus). Die Schaltbe- Auswahl: „Ja“, „Nein“ dingungen aller anderen aktivierten Funktionen des Funkti- Werkseinstellung: „Nein“...

  • Seite 33: Heizkreise

    4.2.1 Heizkreise: Der Regler ermöglicht die Steuerung von bis zu 4 unab- hängigen witterungsgeführten Heizkreisen. Ein Heizkreis kann über die internen Regelfunktionen, weitere über je ein Zusatzmodul RESOL HKM3 geregelt werden. Interne Heizkreisregelung: Hier kann der interne Heizkreis aktiviert werden Anlage/Heizkreise/Optionen/Heizkreis Auswahl: „Ja“, „Nein“...
  • Seite 34 DeltaSol ® Heizkurve: Abhängigkeit der Vorlaufsolltemperatur von der Außentem- peratur und der gewählten Heizkennlinie. Anlage/Heizkreise/Heizkreis/Heizkurve Einstellbereich: 0,3 … 3,0 Werkseinstellung: 1,0 Mischer: Mit der Mischerregelung wird die Vorlauf-Isttemperatur an die Vorlaufsolltemperatur angeglichen. Dazu wird der Anlage/Heizkreise/Heizkreis/Mischer Mischer entsprechend der Abweichung im Zeittakt auf- bzw. Einstellbereich: 1 …...

  • Seite 35: Vorlaufsensor

    DeltaSol ® Wochenzeitschaltuhr: Die Schaltuhr bestimmt, ob die Tageskorrektur oder die Nachtabsenkung für die Veränderung der Vorlaufsoll- Anlage/Heizkreise/Heizkreis/Schaltuhr/Modus temperatur genutzt wird. 21 verschiedene Zeitfenster Auswahl: „Nacht / Tag“, „Aus / Tag“, „Ohne“ (3 für jeden Tag) zur Nachtabsenkung des Heizkreises sind Werkseinstellung: „Nacht / Tag“...
  • Seite 36 DeltaSol ® Anlage/Heizkreise/Heizkreis/Experte/ T NHein Die Nachheizungsart mit dem Parameter „Nachheizg“ wählen („Thermostat“, „Boiler“ oder „keine“). Einstellbereich: -15,0 … 49,5 K Bei Auswahl „keine“ wird keine Nachheizung durchgeführt. Werkseinstellung: 4,0 K Bei Auswahl „Thermostat“ wird die Vorlaufsolltemperatur Anlage/Heizkreise/Heizkreis/Experte/ T NHaus mit einem Speicherreferenzsensor verglichen.
  • Seite 37 Dazu muss die Option Brauchwasservorrang aktiviert und Auswahl: „Aus“, „Ein“ die Nachheizung über die Boilerladeregelung (s. 4.2) des Werkseinstellung: „Aus“ E realisiert sein. Reglers DeltaSol ® Anlage/Heizkreise/HK-Modul/… Die Anzeigen und Funktionen sind ansonsten analog zum internen Heizkreis (s. auch Anleitung „RESOL HKM3“). 37 |...

  • Seite 38: Anlage/Heizkreise/Heizkreis/Experte/Tww Vorrang

    DeltaSol ® Option Estrich-Trocknung Estrichauf. Diese Funktion dient der zeit- und temperaturgeführten Estrich-Trocknung für auswählbare Heizkreise. Auswahl: „Ja“, „Nein“ Die Heizkreise können in dem Menü Anlage / Heizkreise/ Werkseinstellung: „Nein“ Heizkreis / Experte ausgewählt werden. Am Ende dieses TStart Menüs kann die Funktion mit „Start“ gestartet werden. Einstellbereich: 10,0 …...

  • Seite 39: Menü: Wärmebilanzfunktion

    Ausgang aktiv ist. Werkseinstellung: 3,0 l WMZ/WMZ 1/Experte/Relais Einstellbereich: 1 … 7 Werkseinstellung: 1 Die Bilanzierung erfolgt mit der Differenz zwischen Vorlauf- Bilanzierung mit Volumenmessteil RESOL V40 und Rücklauftemperatur und dem vom Volumenmessteil WMZ/Optionen/WMZ auf „Ja“ einstellen übermittelten Volumen. WMZ/WMZ 1/Experte/Vol.-Geber auf „Ja“...

  • Seite 40: Menü: Experte

    DeltaSol ® Frostschutzart Einstellkanal für die verwendete Wärmeträgerflüssigkeit WMZ/WMZ 1/Experte/Frostschutzart 0 für Wasser 1 für Propylenglykol Auswahl: 0,1, 2, 3 2 für Ethylenglykol Werkseinstellung: 1 3 für Tyfocor ® Frostschutz Einstellkanal für das Mischungsverhältnis Wasser / Glykol WMZ/WMZ 1/Experte/Frostschutz Einstellbereich: 20 … 70 Vol % Werkseinstellung: 40 Vol % Die gesamte Wärmemenge ergibt sich aus der Summe der Wärmemenge...

  • Seite 41: Elektrischer Schlag

    DeltaSol ® Minimaldrehzahl Die Relais 1 bis 3 sind als Halbleiterrelais zur Drehzahlre- gelung für handelsübliche Standardpumpen ausgelegt. Die Experte/Relais/Min-Drehz1 (…3) relative Pumpendrehzahl wird in 10 %-Schritten an die ak- Einstellbereich: 30 … 100 % tuelle Temperaturdifferenz zwischen Kollektor- und Speicher Werkseinstellung: 30 % angepasst (s.

  • Seite 42: Menü: Vbus

    DeltaSol ® 4.5 Menü: VBus In diesem Menü können die Sensoren und Relais den Kanä- Experte/VBus len einer angeschlossenenen SDFK oder SD6 zugewiesen werden. Im Menü Optionen das entsprechende VBus -Paket (SDFK, Experte/VBus/Optionen ® SD6) aktivieren. Auswahl: SDFK, SD6 Werkseinstellung: - In den entsprechenden Untermenüs den Kanälen der SDFK Experte/VBus/SDFK/Kanal 1 (…4) bzw.

  • Seite 43: Tipps Zur Fehlersuche

    DeltaSol ® 5. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Topfsicherung T4A Betriebskontroll- lampe Betriebskontrolllampe blinkt rot. Betriebskontrolllampe ist dauerhaft erloschen Sensordefekt. In entsprechendem Sensor- Bei erloschener Betriebs-Kontrolllampe Anzeigekanal wird anstatt einer Tempera- ist die Stromversorgung des Reglers zu tur ein Fehlercode angezeigt.
  • Seite 44 DeltaSol ® Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;...

  • Seite 45: Kollektortemperatur Ist

    DeltaSol ® Speicher kühlen über Nacht aus Rückflussverhinderer in der weitere Pumpen, die mit Warmwasserzirkulation dem Solarspeicher in Ver- kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reinigen bzw. austau- Reglerfunktion prüfen Die Schwerkraftzirkulati- nein schen on in der Zirkulationslei- tung ist zu stark;...

  • Seite 46: Zubehör

    Außentemperatursensoren, Raum- tempe- ratursensoren und Rohranlegesensoren auch als Komplett- Smart Display SD3 / Großanzeige GA3 sensoren mit Tauchhülse. Das RESOL Smart Display SD3 ist für den einfachen An- schluss an RESOL-Regler über den RESOL VBus konzipiert. ® Es dient der Visualisierung der vom Regler ausgegebenen Kollektor- und Speichertemperatur sowie des Energieertra- ges der Solaranlage.

  • Seite 47: Schnittstellenadapter

    RESOL VBus geeignet. Eine Vollversion der speziellen RESOL ® auf einen PC kann auch eine SD-Karte benutzt werden. ServiceCenter Software ist im Lieferumfang enthalten. Der DL2 ist für alle Regler mit RESOL VBus ® geeignet. Er RESOL VBus / USB Artikel-Nr.: 180 008 50...

  • Seite 48: Ihr Fachhändler

    öffentlichten Zeichnungen und Texte aus, sie haben lediglich außerhalb des Urheberrechts bedarf der Zustimmung der Beispielcharakter. Werden darin vermittelte Inhalte benutzt Firma RESOL – Elektronische Regelungen GmbH. Dies gilt oder angewendet, so geschieht dies ausdrücklich auf das insbesondere für Vervielfältigungen / Kopien, Übersetzungen, eigene Risiko des jeweiligen Anwenders.
