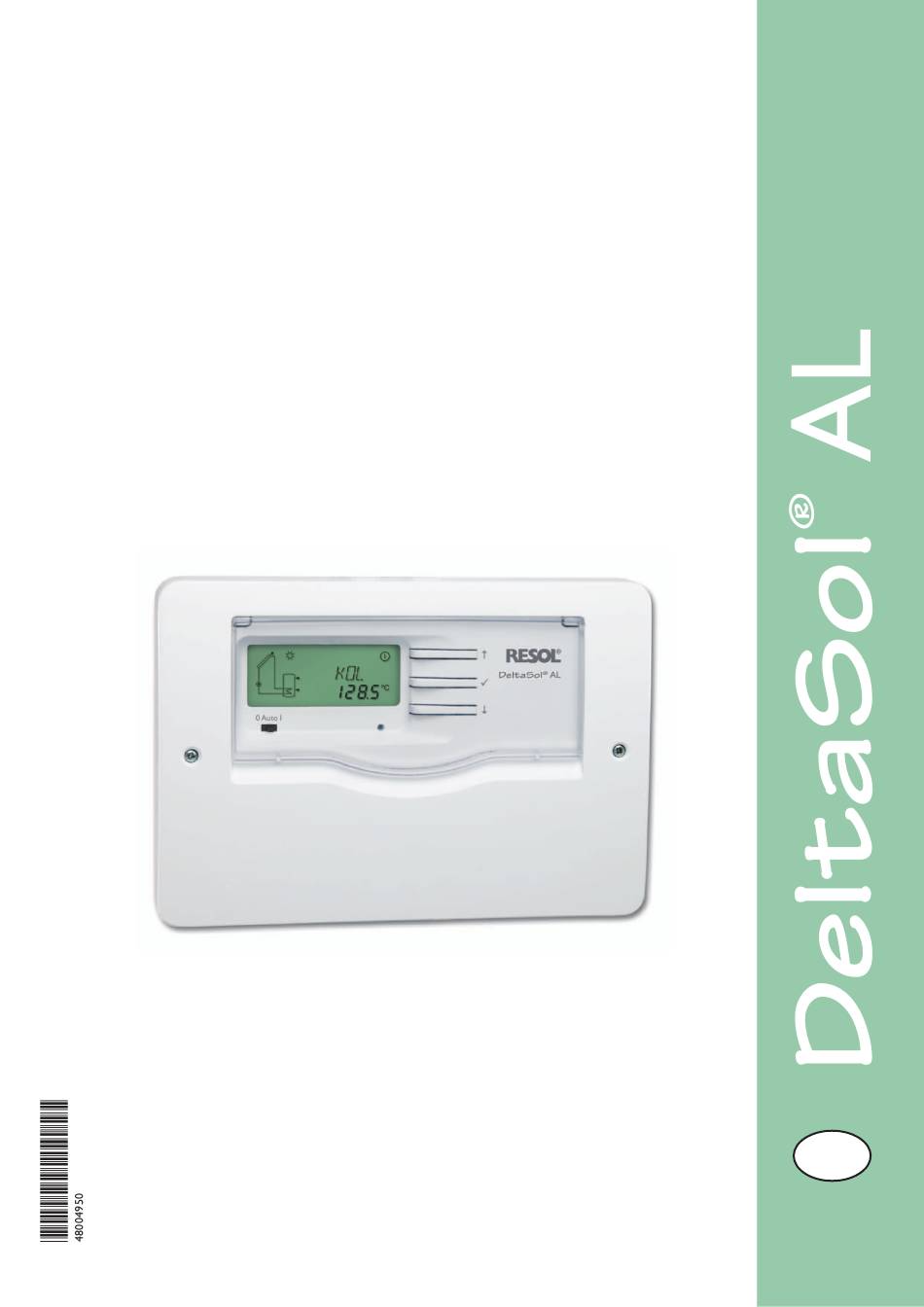

RESOL D e lt a S o l
AL
Montage
Anschluss
Bedienung
Fehlersuche
Systembeispiele
DE
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit
dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol Delta Sol AL
Inhaltszusammenfassung für Resol Delta Sol AL
- Seite 1 ® RESOL D e lt a S o l Montage Anschluss Bedienung Fehlersuche Systembeispiele Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
D e lt a S o l ® Inhaltsverzeichnis Hinweise ..............2 3.3 Schieberegler ..............8 1. Übersicht .............. 3 3.4 Blinkcodes ..............8 2. Installation ............4 4. Regelparameter und Anzeigekanäle ....9 2.1 Montage ................. 4 4.1 Kanalübersicht .............. 9 2.2 Elektrischer Anschluss .......... -
Seite 3: Übersicht
• Bis zu 3 Temperatursensoren Pt1000 • Wärmemengenbilanzierung • Funktionskontrolle • Solarer Betriebsstundenzähler • Gehäuse in brandneuem Design • Intuitives Bedienkonzept • RESOL VBus ® • Energieeffizient wegen geringem Standby-Verbrauch Lieferumfang: 1 x D e lt a S o l ®... -
Seite 4: Installation
D e lt a S o l ® Installation Montage WARNUNG! Elektrischer Schlag! Î Vor jedem Öffnen des Gehäu- ses das Gerät all polig von der Netzspannung trennen! Kreuzschlitz- schraube Das Gerät ausschließlich in trockenen Innenräumen mon- tieren. Für eine einwandfreie Funktion an dem ausgewählten Ort das Gerät keinen starken elektromagnetischen Feldern aussetzten. -
Seite 5: Elektrischer Anschluss
„VBus“ gekennzeichneten Klemmen vornehmen. Über diesen Datenbus können ein oder mehrere RESOL VBus -Module ® angeschlossen werden, z. B.: • RESOL Großanzeige GA3 ab Version 1.21 • RESOL Smart Display SD3 ab Version 1.21 • RESOL Datenlogger DL2 • RESOL Schnittstellenadapter VBus / USB ®... -
Seite 6: Klemmenbelegung
D e lt a S o l ® Klemmenbelegung Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Die Sensoren S1/S2 werden auch zur Wärme - mengenbilanzierung verwendet. R1 4 (1) A (100 ... 240) V~ ® DeltaSol AL 230 V Temp. -
Seite 7: System-Monitoring-Display
D e lt a S o l ® System-Monitoring-Display Das System-Monitoring-Display besteht aus drei Bereichen: Der Kanalanzeige, der Symbolleiste und dem System- Screen (aktives Anlagenschema). Vollanzeige Monitoring-Display 3.2.1 Kanalanzeige Die Kanalanzeige besteht aus zwei Zeilen. Die obere Anzeigenzeile ist eine alphanumerische 16-Segment-Anzeige (Textanzeige). -
Seite 8: Temperatursensor
D e lt a S o l ® 3.2.3 System-Screen Der System-Screen zeigt das Anlagenschema. Es besteht aus mehreren Systemkomponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensor Sensor Speicher oben Kollektor Pumpe Speicherwärmetauscher Speicher Sensor Kollektor... -
Seite 9: Regelparameter Und Anzeigekanäle
D e lt a S o l ® Regelparameter und Anzeigekanäle Kanalübersicht Hinweis: S3 wird nur bei angeschlossenem Temperatur- sensor angezeigt! Kanal Bezeichnung Seite Kanal Bezeichnung Seite Temperatur Kollektor Option Kollektorkühlung Kollektor Temperatur Speicher Maximaltemperatur Kollektor Temperatur Sensor 3 Option Minimalbegrenzung Betriebsstunden Relais Kollektor Wärmemenge kWh... -
Seite 10: Betriebsstundenzähler
D e lt a S o l ® Betriebsstundenzähler h P: Der Betriebsstundenzähler summiert die solaren Betriebs- stunden (h P) des Relais auf. Im Display werden volle Stun- Betriebsstundenzähler Anzeigekanal den angezeigt. Die aufsummierten Betriebsstunden können zurückgesetzt werden. Sobald der Betriebsstundenkanal angewählt ist, erscheint im Display dauerhaft das Symbol Î... -
Seite 11: Speichermaximaltemperatur
D e lt a S o l ® ∆T -Regelung Bei Erreichen der Einschaltdifferenz (DT E) wird die DT E: Pumpe eingeschaltet. Bei Unterschreiten der eingestellten Einschalttemperatur differenz Ausschalttemperaturdifferenz (DT A) wird die Pumpe Einstellbereich: ausgeschaltet. 1,0 ... 20,0 K 2,0 ... - Seite 12 D e lt a S o l ® Bei zusätzlich aktivierter Option ORUE: Überschreitet die Speichertemperatur die Speichermaxi- maltemperatur (S MX) und liegt die Kollektortemperatur mindestens 5 K (10 °Ra) unter der Speichertemperatur, läuft die Solaranlage solange weiter, bis der Speicher über den Kollektor und die Rohrleitungen wieder unter die eingestellte Speichermaximaltemperatur (S MX) zurück- gekühlt wurde.
-
Seite 13: Temperatureinheiten
D e lt a S o l ® Röhrenkollektorfunktion O RK: Stellt der Regler einen Anstieg der Kollektortemperatur Röhrenkollektorfunktion um 2 K (4 °Ra) gegenüber der zuletzt gespeicherten Einstellbereich: OFF/ON Kollektortemperatur fest, so wird die Solarpumpe für 30 Werkseinstellung: OFF Sekunden eingeschaltet, um die aktuelle Mediumtemperatur zu erfassen. -
Seite 14: Fehlersuche
D e lt a S o l ® Fehlersuche Tritt ein Störfall ein, wird über die Symbole im Display ein Fehlercode angezeigt (siehe Kap. 3.2.2). Sicherungshalter Symbole Betriebskontrolllampe Der Regler ist mit einer Sicherung geschützt. Nach Abnahme Betriebskontrolllampe blinkt rot. Im Display erscheint das des Gehäusedeckels wird der Sicherungshalter zugänglich, Symbol und das Symbol... -
Seite 15: Verschiedenes
D e lt a S o l ® Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... -
Seite 16: Kollektortemperatur Ist
D e lt a S o l ® Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe läuft nachts? nein Reglerfunktion prüfen nein Reinigen bzw. -
Seite 17: Zubehör
Blitzeinschläge etc.) eingesetzt werden. RESOL SP10 Artikel-Nr.: 180 110 70 Smart Display SD3 Das RESOL Smart Display SD3 ist für den einfachen Anschluss an RESOL-Regler über den RESOL VBus konzipiert. Es dient der Visualisierung der vom Regler ausgegebenen ®... - Seite 18 Web-Interface mit einem Standard-Internet-Browser konfiguriert und ausgelesen werden. Zur Übertragung der aufgezeichneten Daten aus dem internen Speicher des DL2 auf einen PC kann auch eine SD-Karte benutzt werden. Der DL2 ist für alle Regler mit RESOL VBus ® geeignet. Er kann direkt an einen PC oder einen Router zur Fernabfrage angeschlossen werden und erlaubt damit ein komfortables Anlagenmonitoring zur Ertragskontrolle oder zur erweiterten Diagnose von Fehlersituationen.
- Seite 19 D e lt a S o l ® Notizen...
-
Seite 20: Ihr Fachhändler
Gewähr für die Vollständigkeit aller in dieser Anleitung ver- außerhalb des Urheberrechts bedarf der Zustimmung der öffentlichten Zeichnungen und Texte aus, sie haben lediglich Firma RESOL - Elektronische Regelungen GmbH. Dies gilt Beispielcharakter. Werden darin vermittelte Inhalte benutzt insbesondere für Vervielfältigungen / Kopien, Übersetzungen, oder angewendet, so geschieht dies ausdrücklich auf das...
