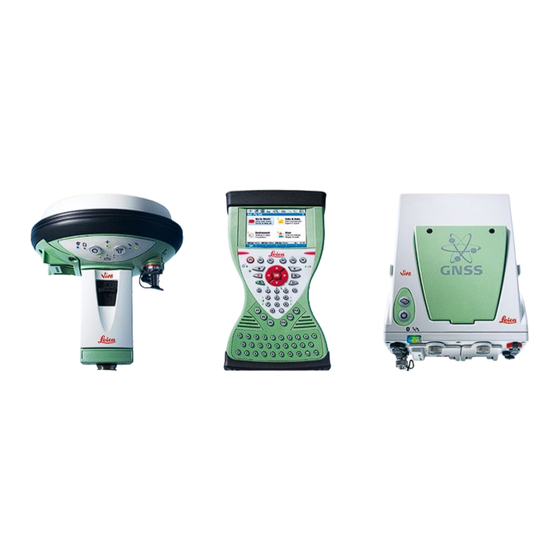

Leica CS15 Handbuch
  1. Anleitungen
  2. Marken
  3. Leica Anleitungen
  4. Controller
  5. CS15
  6. Handbuch
Leica CS15 Handbuch

Leica CS15 Handbuch

Vorschau ausblenden Andere Handbücher für CS15:
Inhaltsverzeichnis

Werbung

Quicklinks

Version 1.0
Deutsch
Leica Viva GNSS
Einführung und Erste
Schritte

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leica CS15

Inhaltszusammenfassung für Leica CS15

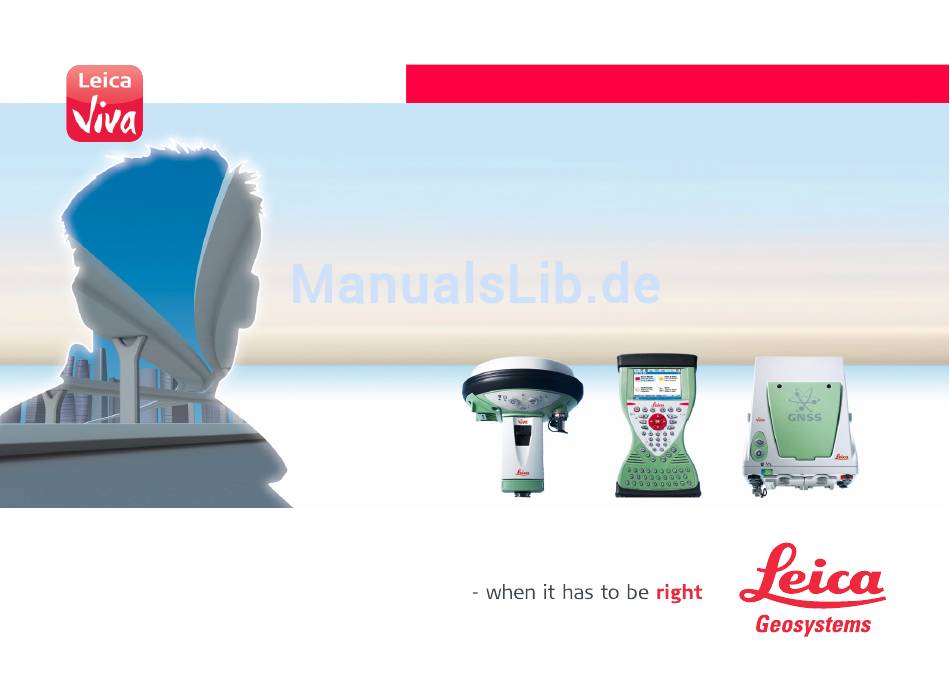

  • Seite 1 Leica Viva GNSS Einführung und Erste Schritte Version 1.0 Deutsch...

  • Seite 2: Einführung

    Zweck dieser Dieses Handbuch "Einführung und Erste Schritte" ist als schnelle Referenz im Feld Gebrauchs- gedacht, so dass Sie sofort anfangen können mit Ihrer Leica Viva Series Ausrüstung anweisung zu arbeiten. Die Bedienungsanleitung erklärt den Inhalt des Transportbehälters, wie die verschiedenen Gerätekonfigurationsmöglichkeiten aufgebaut werden und wie Sie die wichtigsten Applikationen bedienen.
  • Seite 3 Leica Geosystems auf dem Laufenden. Serviceangebote Beschreibung myProducts Hier können Sie alle Ihre Leica Geosystems Produkte ganz einfach eintragen, detaillierte Informationen über Ihre Produkte erfassen und zusätzliche Optionen oder Supportver- träge (Customer Care Pakete = CCPs) abschliessen. Weiterhin können Sie Ihre Produkte mit der neuesten Software aktuali-...
  • Seite 4 Anfrage anschauen, falls Sie auf frühere Supportfälle verweisen wollen. myTraining Sie können Ihr Produktwissen mit den Leica Geosystems Trai- nings verbessern. Weiterhin können sie sich das neuste Online-Trainingsmaterial Ihrer Produkte anschauen oder herunterladen. Halten Sie sich über Ihr Produkt auf dem Laufenden und registrieren Sie sich für Seminare oder Kurse...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt Kapitel Seite Ausrüstung Inhalt des Transportbehälters Aufstellung als Post-Processing Basisstation Aufstellung als Echtzeit Basisstation Aufstellung als Echtzeit Rover Verwendung des Rucksacks Befestigen des CS Feld-Controllers am Halter und Lotstab SmartWorx Viva und Bedienungskonzept SmartWorx Viva 2.1.1 Anzeige 2.1.2 Symbole 2.1.3 Hauptmenü...

  • Seite 6: Viva Gnss, Inhaltsverzeichnis

    Jobs & Daten Erstellen eines neuen Jobs Erstellen einer Codeliste Importieren von ASCII Daten in einen Job Applikationen Messen Absteckung Bezugslinie (Schnurgerüst) Anhang A Arbeiten mit Speichermedien Formatierung eines Speichermediums Verzeichnisstruktur des Speichermediums Anhang B Systemdateien installieren Anhang C Leica Geo Office...

  • Seite 7: Ausrüstung

    Ausrüstung Inhalt des Transportbehälters Behälter für GS10 Empfänger und mitgeliefertes Zubehör Teil 1/2 a) GS10 Empfänger b) Einzel-/Doppelarm für die Antennen des Modems c) GFU Telefon-/Funkmodem d) Antennen der Modems e) Teleskopstab GAD32 Interne Batterien GEB221 g) Höhenmessbügel h) Kabel Antenne mit GAD31 Adapter SD Speicher-Karten SYS13_21...
  • Seite 8 Viva GNSS, Ausrüstung Behälter für GS10 b c d e Empfänger und mitgeliefertes Zubehör Teil 2/2 a) CS15 Feld-Controller b) Halter GHT62 für den CS Feld-Controller am Lotstock c) Inbusschlüssel d) Stift für Touchscreen e) Sockel für den Teleskopstab GHT36 CS10 Feld-Controller g) Halter GHT62 für den...
  • Seite 9 Behälter für GS15 Empfänger und mitgeliefertes Zubehör Teil 1/2 a) Autoadapter GDC221 b) GS15 Empfänger c) Kabel d) Dreifuß e) Handbücher und DVD TNC QN-Antennen-Adapter g) Antennenadapter GAD31 h) GS15 Empfänger Antennenträger GRT247 SD Speicher-Karten SYS13_17 Viva GNSS, Ausrüstung...
  • Seite 10 Viva GNSS, Ausrüstung Behälter für GS15 Empfänger und mitgeliefertes Zubehör Teil 2/2 a) Antennenarm GAD108 b) 3 cm Antennenarm GAD34 c) Sockel für den Teleskopstab GHT36 d) Interne Batterien GEB211/GEB212 e) Inbusschlüssel CS Feld-Controller g) Halter GHT62 für den CS Feld-Controller am Lotstock h) Antennen der Modems Teleskopstab GAD32 Höhenmessbügel...

  • Seite 11: Aufstellung Als Post-Processing Basisstation

    Aufstellung als Post-Processing Basisstation Anwendung Die im folgenden beschriebene Aufstellung der Ausrüstung gilt für statische Anwen- dungen auf einem Stativ. Beschreibung Das Instrument kann vor Gebrauch mit dem CS Feld-Controller konfiguriert werden. Der Feld-Controller kann dann bei der Aufstellung weggelassen werden. ...
  • Seite 12 Viva GNSS, Ausrüstung  Verwenden Sie eine externe Batterie, wie die GEB171, um den Betrieb für einen vollen Tag sicherzustellen. Aufstellung der Ausrüstung - GS10 a) GNSS Antenne AS05/AS10 b) Antennenträger GRT247 c) Höhenmessbügel d) Dreifuß e) 2.8 m Antennenkabel GS10 Empfänger g) Stativ h) Interne Batterien GEB221...
  • Seite 13 Aufstellung der Ausrüstung - GS15 a) GS15 Empfänger b) Höhenmessbügel c) Antennenträger GRT247 d) Dreifuß e) Stativ CS Feld-Controller g) Handriemen h) Transportbehälter SD Speicher-Karte Interne Batterien GEB211/GEB212 k) SD Speicher-Karte CompactFlash Karte m) Interne Batterie GEB211/GEB212 GS_111 Viva GNSS, Ausrüstung...
  • Seite 14 Viva GNSS, Ausrüstung Aufstellung der Schritt Beschreibung Ausrüstung Stellen Sie das Stativ auf. Schritt-für-Schritt Befestigen Sie den Dreifuß auf dem Stativ und horizontieren Sie ihn. Überprüfen Sie, ob der Dreifuß über dem Bodenpunkt ist. Stecken Sie den Träger in den Dreifuß und arretieren Sie ihn. GS10 GS15 Schrauben Sie die GNSS Antenne auf...
  • Seite 15 Hilfe des Hakens, der sich am seite befindet, an ein Stativbein Handriemen befindet, an ein Stativ- oder legen Sie ihn in den Transport- bein. Siehe die CS10/CS15 behälter. Gebrauchsanweisung. Stecken Sie den Höhenmessbügel in den Träger. Messen Sie die Antennenhöhe mit Hilfe des Höhenmessbügels.

  • Seite 16: Aufstellung Als Echtzeit Basisstation

    Viva GNSS, Ausrüstung Aufstellung als Echtzeit Basisstation Anwendung Die im folgenden beschriebene Aufstellung der Ausrüstung gilt für Echtzeit Basis- stationen für normale Funkreichweite. Gleichzeitig können Rohdaten für das Post- Processing aufgezeichnet werden. Beschreibung Der GS10 Empfänger wird an ein Stativbein gehängt. Es wird mit der GNSS Antenne und der Funkantenne verbunden.
  • Seite 17 • Die Anleitung gilt für die Verwendung eines Standard Funkmodems. Mobiltele- fone können auch verwendet werden, dann kann sich die Aufstellung geringfügig ändern. • GNSS Antennen sind AS05 oder AS10. Bei Verwendung einer AR25/AT504GG kann sich der Ablauf geringfügig ändern. ...
  • Seite 18 Viva GNSS, Ausrüstung Aufstellung der a) Funkantenne b) 15 cm Antennenarm Ausrüstung - GS10 GAD33 c) GNSS Antenne AS05/AS10 d) Höhenmessbügel e) Antennenträger GRT247 Dreifuß g) 1.2 m Antennenkabel (Instrument/GNSS Antenne) h) Stativ GS10 Empfänger Telefon-/Funkmodem k) Transportbehälter 1.2 m Antennenkabel (Funkmodem - Antenne) m) Interne Batterien GEB221 n) SD Speicher-Karte...
  • Seite 19 Aufstellung der Ausrüstung - GS15 a) GS15 Empfänger mit inte- griertem Funkmodem b) Höhenmessbügel c) Antennenträger GRT247 d) Dreifuß e) Stativ CS Feld-Controller g) Handriemen h) Transportbehälter SD Speicher-Karte Interne Batterien GEB211/GEB212 k) SD Speicher-Karte CompactFlash Karte m) Interne Batterie GEB211/GEB212 GS_111 Viva GNSS, Ausrüstung...
  • Seite 20 Viva GNSS, Ausrüstung Aufstellung der Schritt Beschreibung Ausrüstung Stellen Sie das Stativ auf. Schritt-für-Schritt Befestigen Sie den Dreifuß auf dem Stativ und horizontieren Sie ihn. Überprüfen Sie, ob der Dreifuß über dem Bodenpunkt ist. Stecken Sie den Träger in den Dreifuß und arretieren Sie ihn. GS10 GS15 Schrauben Sie die GNSS Antenne auf...
  • Seite 21 Stecken Sie den Höhenmessbügel in Hängen Sie den CS Feld-Controller den Träger. mit Hilfe des Hakens, der sich am Handriemen befindet, an ein Stativ- bein. Siehe die CS10/CS15 Gebrauchsanweisung. Messen Sie die Antennenhöhe mit Stecken Sie den Höhenmessbügel in Hilfe des Höhenmessbügels.
  • Seite 22 Viva GNSS, Ausrüstung Schritt Beschreibung Befestigen Sie das Funkmodem an Port P2 oder P3 des Instruments. Verbinden Sie die Funkantenne über das zweite 1.2 m Antennenkabel mit dem Funkmodem. Drücken Sie die ON/OFF Taste am Instrument für mindestens 2 s, um das Instrument einzuschalten.

  • Seite 23: Aufstellung Als Echtzeit Rover

    Aufstellung als Echtzeit Rover Anwendung Die im folgenden beschriebene Aufstellung der Ausrüstung gilt für einen Echtzeit- Rover mit länger andauernden Feldmessungen. Beschreibung Das Funkmodem wird zusammen mit dem GS10 Empfänger im Rucksack transpor- tiert. Die GNSS Antenne und der CS Feld-Controller werden mit dem Instrument und die Funkantenne wird mit dem Funkmodem verbunden.
  • Seite 24 Viva GNSS, Ausrüstung • Die Anleitung gilt für die Verwendung eines Standard Funkmodems. Mobiltele- fone können auch verwendet werden, dann kann sich die Aufstellung geringfügig ändern. • GNSS Antennen sind die AS05 oder die AS10. Bei Verwendung einer AR25/AT504GG kann sich der Ablauf geringfügig ändern.
  • Seite 25 Aufstellung der a) GNSS Antenne AS05/AS10 Ausrüstung b) Lotstock c) CS Feld-Controller d) Griff für den Lotstock e) Halter GHT62 Antennenkabel g) SD Speicher-Karte h) CompactFlash Karte Funkantenne 3 cm Antennenarm GAD34 k) Teleskopstab Rucksack m) 1.2 m Antennenkabel (Funkmodemgehäuse - Funkantenne) n) 1.8 m CS zu GS10 Kabel o) Telefon-/Funkmodem...
  • Seite 26 Viva GNSS, Ausrüstung Aufstellung der Ausrüstung a) GS15 Empfänger b) Integriertes Funkmodem c) Griff für den Lotstock d) Halter GHT62 e) Lotstock SD Speicher-Karte g) Interne Batterien GEB211/GEB212 h) SD Speicher-Karte CompactFlash Karte CS Feld-Controller k) Interne Batterie GEB211/GEB212 GS_110...
  • Seite 27 Aufstellung der Schritt Beschreibung Ausrüstung Befestigen Sie den GHT62 Halter am Lotstock. Siehe "1.6 Befestigen des Schritt-für-Schritt CS Feld-Controllers am Halter und Lotstab". Setzen Sie die SD Karte oder die CompactFlash Karte und die Batterie in den CS Feld-Controller ein. Stecken Sie den CS Feld-Controller in den Halter und verriegeln Sie den Feld-Controller, indem Sie den Arretierstift in die gesicherte Position schieben.
  • Seite 28 Viva GNSS, Ausrüstung Schritt Beschreibung Schieben Sie den Teleskopstab durch den Schlitz oben am Rucksack. Prüfen Sie, dass er in der Manschette im Rucksack sitzt und schieben Sie ihn bis zum Boden hinunter. Stellen Sie die Höhe des Teleskopstabs passend ein. Schrauben Sie den Funkantennenarm auf den Teleskopstab.
  • Seite 29 Schritt Beschreibung Verbinden Sie das 1.8 m, CS zu GS Kabel mit dem CS Feld-Controller. Führen Sie das 1.8 m, CS zu GS Kabel durch eine Öffnung an der Unterseite der Rucksackklappe und hinauf durch eine Kabelführung. Siehe "Kabelpo- sitionen im Rucksack". Stecken Sie es in den Port P1 des Instruments.
  • Seite 30 Viva GNSS, Ausrüstung Kabelpositionen im Rucksack a) 1.6 m Antennenkabel b) 1.8 m Kabel, um den CS Feld- Controller und das GS Instrument zu verbinden c) 1.2 m Antennenkabel, um das Funk- modem und die Funkantenne zu verbinden GS_112  Für eine Anleitung zur Verwendung des Rucksacks siehe "1.5 Verwendung des Ruck- sacks".

  • Seite 31: Verwendung Des Rucksacks

    Verwendung des Rucksacks Anwendung Der Rucksack wird für folgende Applikationen verwendet: • Kinematisch mit Post-Processing, Lotstock und Rucksack • Echtzeit-Rover, Lotstock und Rucksack Die Antenne sollte so fest und aufrecht Antennenstab- wie möglich befestigt werden. riemen Führen Sie den Riemen um den Stab herum und ziehen Sie die Lasche fest, wie im Diagramm dargestellt.
  • Seite 32 Viva GNSS, Ausrüstung Hüftgurt Der Hüftgurt • verlagert die Gewichtslast von den Schultern auf die Hüfte, wenn er richtig angepasst ist. • umfasst einen Klettverschluss, durch den die Kabel geführt werden können. GS_102 Die innere Netztasche wurde entwickelt Innere Netztasche für •...
  • Seite 33 Verwendung bei Bei hohen Temperaturen ist eine gute Luftzufuhr zum Empfänger zu gewährleisten. hohen Deshalb kann der Rucksack während der Messung halb oder vollständig geöffnet bleiben. Temperaturen GS_104 GS_106 Um den Rucksack halb zu öffnen: Um den Rucksack vollständig zu öffnen: 1) Öffnen Sie die Reißverschlüsse 1) Öffnen Sie die Reißverschlüsse vollständig.

  • Seite 34: Befestigen Des Cs Feld-Controllers Am Halter Und Lotstab

    Anzugsschraube Befestigungsarm TS_058 Befestigung des CS Schritt Beschreibung Feld-Controllers  Wenn Sie den CS15 Feld-Controller verwenden, ziehen Sie zuerst die und der GHT62 Trägerplatte aus. Halterplatte am  Lotstab Schritt- Wenn Sie einen Aluminium-Lotstab verwenden, setzen Sie die Kunststoff- für-Schritt...
  • Seite 35 Schritt Beschreibung Führen Sie den Lotstab in die Lotstabklemme ein. Befestigen Sie den Halter mit dem Klemmbolzen an der Klemme. Stellen Sie den Winkel und die Höhe des Halters am Lotstab in eine bequeme Position. Ziehen Sie den Klemmbolzen an der Klemme fest. Bevor Sie den CS Feld-Controller auf der Trägerplatte befestigen, stellen Sie sicher, dass der Arre-...
  • Seite 36 Viva GNSS, Ausrüstung Schritt Beschreibung Drücken Sie mit leichtem Druck nach unten (zu Ihnen) und schieben Sie dann das obere Ende des CS Feld-Controllers in den Halter bis er hörbar einrastet. Die Führungen an der Trägerplatte unter- stützen Sie dabei. TS_056 Nach Befestigung des CS Feld- Controllers auf der Trägerplatte,...
  • Seite 37 Entfernung des CS Schritt Beschreibung Feld-Controllers Entriegeln Sie den Arretierstift, in dem Sie ihn nach links schieben. vom Lotstab Schritt-für-Schritt Greifen Sie mit der Hand oben über den CS Feld-Controller, bis Sie die Leiste auf der Rückseite des Halters spüren. Drücken Sie mit dem Handballen auf das obere Ende des CS Feld-Control- lers in Richtung der Leiste (nach unten).

  • Seite 38: Smartworx Viva Und Bedienungskonzept

    Viva GNSS, SmartWorx Viva und Bedienungskonzept SmartWorx Viva und Bedienungskonzept SmartWorx Viva Tastatur CS15 a) Home b) Pfeiltasten, OK c) ON/OFF d) Fn e) ± Taste Numerische Tasten g) Helligkeit h) Funktionstasten F7 - F12 CAPS Lock Funktionstasten F1-F6 k) Favoriten-/*-Taste m) ENTER, Eingabe n) Rücktaste...
  • Seite 39 • Schalten Sie den CS Feld-Controller ein und SmartWorx Viva starten Sie SmartWorx Viva. starten • Schalten Sie Ihren GS GNSS-Empfänger oder die Totalstation (TPS) ein.  Für Informationen über Assistenten (Wizards), siehe "Assistenten". Viva GNSS, SmartWorx Viva und Bedienungskonzept...

  • Seite 40: Anzeige

    Viva GNSS, SmartWorx Viva und Bedienungskonzept 2.1.1 Anzeige Anzeige - CS15 Feld-Controller a) Symbolleiste b) Titelzeile c) Anzeigebereich d) Messagezeile e) Softkeys g) Fn h) CAPS Zeit SYS13_025 Elemente Element Beschreibung Zeit Die aktuelle Uhrzeit wird angezeigt. Titel Der Dialogtitel wird angezeigt.
  • Seite 41 Wechselt zwischen erster und zweiter Ebene der Funk- tionstasten. Softkeys Befehle werden über die Tasten F1-F6 ausgeführt (nur für CS15 Feld-Controller). Die Befehle der Softkeys sind vom Dialog abhängig. Sie können direkt über den Touchscreen bedient werden. Viva GNSS, SmartWorx Viva und Bedienungskonzept...
  • Seite 42 Viva GNSS, SmartWorx Viva und Bedienungskonzept Gemeinsame Die folgenden Softkeys werden in der Leica SmartWorx Viva Software von allen Appli- Softkeys kationen verwendet. Softkey Funktionstaste Beschreibung (F1) Wählt die markierte Option und fährt mit dem nach- folgenden Dialog fort. Seite (F6) Wechselt auf eine andere Seite in diesem Dialog.

  • Seite 43: Symbole

    2.1.2 Symbole Beschreibung Symbole informieren über den aktuellen Instrumentenstatus.  Die Symbole zeigen Informationen zu den Instrumentenfunktionen an. Angezeigte Symbole sind abhängig vom verwendeten Instrument und der aktuellen Instrumen- tenkonfiguration. Symbolleiste - GNSS Modus SYS13_023 a) GNSS Positionsstatus Kamera b) Anzahl der sichtbaren Satelliten g) Linie/Fläche/Autopunkte c) Anzahl der Satelliten, die zur aktu- h) Speichermedium (SD Karte/Compact-...
  • Seite 44 Viva GNSS, SmartWorx Viva und Bedienungskonzept Symbole Symbol Beschreibung Positionsstatus Zeigt den Status der aktuellen Position an. Sobald dieses Symbol sichtbar wird, kann der praktische Betrieb beginnen. Anzahl der sichtbaren Zeigt die Anzahl der theoretisch sichtbaren Satelliten ober- Satelliten halb der Elevationsmaske, entsprechend dem aktuellen Almanach, an.
  • Seite 45 Symbol Beschreibung Echtzeitstatus Statusanzeige des konfigurierten Echtzeitmodems. Aktuelles Instrument Anzeige der aktuell konfigurierten und aktiven Instrumente. Ist mehr als ein Instrument konfiguriert, wird das aktive Instrument im Vordergrund des Symbols dargestellt. Kamera Die Auswahl des Symbols startet die Kamerafunktion. Daten Management Die Auswahl des Symbols öffnet die Daten Management Seiten für Punkte, Linien oder Flächen.
  • Seite 46 Viva GNSS, SmartWorx Viva und Bedienungskonzept Symbol Beschreibung Batterie Anzeige von Status und Batterietyp (intern/extern/...) TPS spezifische Symbol Beschreibung Symbole Automatische Zieler- Anzeige der aktuellen Einstellungen der automatischen fassung Zielerfassung oder PowerSearch. Prisma Anzeige des ausgewählten Prismas. Messmodus Anzeige des aktuellen Messmodus. Das Rotlaser Symbol erscheint, wenn der Rotlaser aktiv ist.

  • Seite 47: Hauptmenü

    2.1.3 Hauptmenü Hauptmenü Wählt die markierte Option und fährt mit dem nachfolgenden Dialog fort. Fn Modus Wechselt zwischen GNSS- und (TPS)-Modus. Fn Ende Beendet Leica SmartWorx Viva Soft- ware. Hauptmenü Hauptmenü Beschreibung Funktionen Funktionen Vermessung • Auswahl und Start einer Applikation.
  • Seite 48 Viva GNSS, SmartWorx Viva und Bedienungskonzept Hauptmenü Beschreibung Funktionen Jobs & Daten • Verwaltung von Jobs, Daten, Codelisten, GNSS Antennen, Prismen und Koordinatensystemen. • Datenexport eines Instrumentenjobs in eine Datei auf dem Speichermedium in einem benutzerdefiniertem ASCII Format oder als DXF Datei. •...
  • Seite 49 Hauptmenü Beschreibung Funktionen Allgemein • Formatierung des Speichermediums. • Installation von instrumetenbezogenen Dateien, z.B. Firm- ware, Sprachen und Lizenzschlüssel. • Datenübertragung zwischen dem Speichermedium und einem einfachen, standard FTP Server. • Ansicht von Dateien auf dem Speichermedium oder im internen Speicher. Viva GNSS, SmartWorx Viva und Bedienungskonzept...

  • Seite 50: Bedienungskonzept

    Viva GNSS, SmartWorx Viva und Bedienungskonzept Bedienungskonzept Auswahl einer Beschreibung Abbildung Menüoption Zur Auswahl eines Menüeintrags gibt es drei Möglichkeiten. Über den Touchscreen. Eintrag mit dem mitgelieferten Stift antippen. Über die Pfeiltasten (auf und ab). Fokus auf den entsprechenden Eintrag setzen. OK wählen, oder die OK oder die ENTER Taste drücken.
  • Seite 51 Zugriff auf eine Beschreibung Abbildung Auswahlliste Ein Dreieck neben einem Feld deutet darauf hin, dass mehr Optionen in einer Auswahlliste verfüg- bar sind. Ein Kästchen und ein Dreieck nebem einem Feld deuten darauf hin, dass mehr Optionen und Funktionalität in einem seperaten Dialog verfüg- bar sind.
  • Seite 52 Viva GNSS, SmartWorx Viva und Bedienungskonzept Zugriff auf eine Beschreibung Abbildung Seite im Dialog Um auf eine weitere Seite im Dialog zuzugreifen, entweder: • Das Register der gewünschten Seite antippen, oder Seite drücken, bis die gewünschte Seite • dargestellt wird. Dialog ohne Beschreibung Abbildung...
  • Seite 53 Assistenten Die folgenden Assistenten vereinfachen Ihre tägliche Arbeit. Jeder Assistent führt Sie logisch durch die notwendigen Schritte, um die Aufgabe in einer sinnvollen Reihen- folge zu erledigen. Detaillierte Beschreibungen der Assistenten finden Sie im Leica Viva Series Technisches Referenzhandbuch. Assistent...

  • Seite 54: Webserver

    GS Firmware integriert und kann nicht gelöscht werden. Der Webserver der GNSS Instrumente kann über den Webbrowser eines Gerätes mit Zugriff Windows Betriebssystem aufgerufen werden. Dieses Gerät muss zunächst über Kabel oder Bluetooth mit dem GNSS Instrument verbunden werden. Siehe die Leica GS10/GS15 Gebrauchsanweisung. Home 2.3.1...
  • Seite 55 Home Funktion Beschreibung Aktueller Status • Anzeige von GNSS Informationen des GS und der Instrumenten Firmware. Siehe "2.3.4 Aktueller Status". Instrument • Konfigurationseinstellungen für den GS. Siehe "2.3.5 Instrument". Allgemein • Laden und Aktivieren der Firmware, Lizenzcodes und Sprachen. Siehe "2.3.6 Allgemein". Viva GNSS, SmartWorx Viva und Bedienungskonzept...

  • Seite 56: Symbole

    Viva GNSS, SmartWorx Viva und Bedienungskonzept 2.3.2 Symbole Symbolleiste SYS13_029 a) GNSS Positionsstatus b) Anzahl der empfangenen und verfügbaren Satelliten für jedes Satellitensystem c) Echtzeitmodem und Echtzeitstatus d) Internet Status e) Speicherplatz (nur SD Karte) Batteriezustand auf GS...

  • Seite 57: Vermessung - Wake-Up

    Vermessung - Wake-Up 2.3.3 Beschreibung Wake-up Sessions sind statische Punktmessungen, für die das Instrument mit einer Startzeit und Messdauer oder Endzeit vorprogrammiert wird. Das Instrument schaltet sich zur konfigurierten Startzeit selbst ein und startet die Punktmessung. Nach der vorprogrammierten Messdauer wird die Punktmessung gestoppt und der Punkt gespeichert.

  • Seite 58: Aktueller Status

    Viva GNSS, SmartWorx Viva und Bedienungskonzept Aktueller Status 2.3.4 Im Menü Aktueller Status können folgende Statuseigenschaften angezeigt werden: Beschreibung • Satellitenempfang – Datum und Zeit der verschiedenen Almanachs auf dem Instrument Sat, Elevation, Azimut, S/N1 und S/N2 und Zustand von jedem Satelliten –...

  • Seite 59: Instrument

    Instrument 2.3.5 Im Menü Instrument können folgende Aktionen durchgeführt werden: Beschreibung Setzen des Betriebsmodus (Basis oder Rover), Auswahl der Antenne • Konfiguration von Rohdatenaufzeichnung und von Automatische Aufzeichnung • von Punkten Konfiguration von Satelliten-Einstellungen • Konfiguration von Koordinaten Transformation • Definition der Zeiteinstellung •...

  • Seite 60: Allgemein

    Viva GNSS, SmartWorx Viva und Bedienungskonzept Allgemein 2.3.6 Im Menü Allgemein können folgende Aktionen durchgeführt werden: Beschreibung Firmware Management • – Laden von neuer Firmware auf das GS Instrument. Lizenzcode laden • – Laden eines Lizenzcodes auf das Instrument oder Löschen eines Lizenzcodes vom Instrument.

  • Seite 61: Jobs & Daten

    Jobs & Daten Erstellen eines neuen Jobs Job erstellen Allgemeine Schritte zur Erstellung Ihres ersten Jobs in SmartWorx Viva. Schritt-für-Schritt Erstellung des ersten Jobs Aus dem Hauptmenü wählen Sie Jobs & Daten • und drücken OK. Wählen Sie Neuer Job aus dem Jobs & Daten •...
  • Seite 62 Viva GNSS, Jobs & Daten • Jobname eingeben. Seite wechselt zwischen den Seiten, um die • richtige Codeliste, CAD-Dateien, Koordinaten- system, Massstab und Mittel zu setzen. Speich speichert den Job. •  Sie haben Ihren ersten Job erstellt, der als aktueller Mess-Job gesetzt wird.

  • Seite 63: Erstellen Einer Codeliste

    Erstellen einer Codeliste Codeliste erstellen Allgemeine Schritte zur Erstellung Ihrer ersten Codeliste in SmartWorx Viva. Schritt-für-Schritt Erstellung der ersten Codeliste Aus dem Hauptmenü wählen Sie Jobs & Daten • und drücken OK. Wählen Sie Job ändern aus dem Jobs & Daten •...
  • Seite 64 Viva GNSS, Jobs & Daten Seite drücken, um auf die Seite Codeliste zu • wechseln. Die Auswahlliste antippen, um den Codelisten • Dialog zu öffnen. Neu.. drücken, um eine Codeliste zu erstellen. • Geben Sie einen Name ein (Beschreibung und •...
  • Seite 65 Erstellen eines Codes Neu.. drücken, um einen Code zu erstellen. • Geben Sie einen Code (EL) und eine Beschrei- • bung (Light Pole) ein, wählen Sie die Code Gruppe* (Electric), den Typ (Punkt) und die Autolinien (Kein(e)) und erstellen Sie ein Attribut (Diameter).
  • Seite 66 Viva GNSS, Jobs & Daten Weiter drücken, um zum Dialog Neue Codeliste • zurück zu kehren. Speichern der Codeliste Speich speichert Ihre Codeliste. Sie werden • automatisch zum Codelisten Dialog zurück geführt. Weiter drücken, um zum Dialog Job ändern:, • Seite Codeliste zurück zu kehren.
  • Seite 67  Sie haben Ihre erste Codeliste mit einem Code und einer Code Gruppe erstellt und an den aktuellen Mess-Job angehängt. Viva GNSS, Jobs & Daten...

  • Seite 68: Importieren Von Ascii Daten In Einen Job

    Viva GNSS, Jobs & Daten Importieren von ASCII Daten in einen Job Import von Punktobjekten in den Mess-Job mit Hilfe der Funktionalität ASCII impor- Ziel tieren.  Es muß mindestens eine ASCII Datei mit beliebiger Dateiendung im Verzeichnis \DATA des internen Speichers oder des externen Speichermediums gespeichert sein. ASCII importieren Starten des ASCII Importer Vom Hauptmenü, wählen Sie Jobs &...
  • Seite 69 • Wählen Sie das Speichermedium, den Datentyp (ASCII Daten), die zu importierende Datei und den Mess-Job in den importiert werden soll und definieren Sie ob Kopfzeilen berücksichtig werden müssen. Öffnen Sie den Dialog Konfiguration (Konf..). • Konfiguration des ASCII Importer Wählen Sie die Trennzeichen.
  • Seite 70 Viva GNSS, Jobs & Daten Definition des Höhentyp und des Ost Import • Definieren Sie wie Höhen (Orthometrisch oder Ellipsoidisch) und Ost-Koordinaten importiert werden sollen. • Bestätigen Sie die Konfigurationseinstellungen und kehren zurück zum ASCII-Daten impor- tieren Dialog (OK). Import der ASCII Daten •...
  • Seite 71  Sie haben den Import von ASCII Daten in den aktuellen Mess-Job abgeschlossen. Viva GNSS, Jobs & Daten...

  • Seite 72: Applikationen

    Viva GNSS, Applikationen Applikationen • Stellen Sie sicher, dass die richtige Arbeitsme- Erste Schritte thode (siehe Allgemein, Arbeitsprofil ändern) verwendet wird. • Stellen Sie sicher, dass der richtige Mess-Job (siehe Jobs & Daten, Mess-Job wählen) verwendet wird.

  • Seite 73: Messen

    Messen Ziel Messung von Punktobjekten (Feuerlöscher, Straßenlaternen, etc.) mit manueller Codeauswahl. Messen beginnen Punktmessung Im Menü Vermessung Messen wählen, um • Schritt-für-Schritt Messen zu öffnen. Auf die Seite Code wechseln. • Viva GNSS, Applikationen...
  • Seite 74 Viva GNSS, Applikationen Code auswählen Punkt Code markieren und den Code EL (für • Electric Light Pole) auswählen. Um den Code EL auszuwählen, mit den Pfeiltasten zum Code navigieren oder die Buchstaben eingeben, um den Code über eine drop-down Liste zu suchen. ...
  • Seite 75  Sie haben Ihren ersten Punkt gemessen.  Nach der Punktspeicherung, werden der gespeicherte Code und Attributwert ange- zeigt. Viva GNSS, Applikationen...

  • Seite 76: Absteckung

    Viva GNSS, Applikationen Absteckung Ziel Absteckung von Punktobjekten. Zur Vereinfachung wird vor der Absteckung ein Punktfilter gesetzt. Der Filter wird so definiert, dass nur Punkte mit einem bestimmten Code und Punkte die noch nicht abgesteckt wurden, als Absteckpunkte zur Verfügung stehen. ...
  • Seite 77 Daten-Job wählen • Auswahl des Jobs in dem sich die Absteck- punkte befinden. Weiter öffnet den Dialog Absteckung. • Abstecken konfigurieren Fn Konfig drücken, um den Dialog Konfigura- • tion zu öffnen. • Konfigurieren Sie die folgenden Einstellungen: Seiten Allgemein, Qualitätskontrolle und •...
  • Seite 78 Viva GNSS, Applikationen Seite Grafik: Wählen Sie für Orientierung: • Navi-Modus und für Navigation: Zu/Von, Lnks/Rchts. OK kehrt zurück zum Dialog Absteckung. • Filter einrichten • Tippen Sie rechts von der Punkt-Nr. das Käst- chen mit dem Dreieck an, um den Daten Dialog zu öffnen.
  • Seite 79 Setzen Sie Filtern: Punkt Code. • Codes.. drücken, um den Dialog Punkt Code • Filter zu öffnen. Kein(e) setzt alle Codes auf NEIN. • Code EL markieren und Verwnd drücken, um • ihn zu aktivieren. OK kehrt zurück zum Dialog Sortieren & •...
  • Seite 80 Viva GNSS, Applikationen Setzen Sie Anzeigen: Abzusteckende Pkte. • Drei Mal OK drücken, um zum Dialog Abste- • ckung zurück zu kehren. Absteckung Ihres ersten Punktes • Welcher Absteckpunkt ist Ihnen am nähesten? bei Nr wählt den nähesten Punkt. • Navigieren Sie zu dem Punkt und drücken Sie Messen.

  • Seite 81: Bezugslinie (Schnurgerüst)

    Bezugslinie (Schnurgerüst) Ziel Punktobjekte (Feuerlöscher, Straßenlaternen, etc.) in Bezug auf eine Referenzlinie messen oder abstecken. Bezugslinie & -Bogen starten Punkte in Bezug Im Menü Vermessung Messen+ wählen und • auf eine Linie das Messen+ Menü öffnen. messen  Schritt-für-Schritt Auf die Absteckung einer Bezugslinie kann auch über Vermessung / Abstecken+ / Auf eine Bezugslinie abstecken zugegriffen werden.
  • Seite 82 Viva GNSS, Applikationen Bezugslinie Aufgabe definieren Bezugslinie Aufgabe: Messung zu Linie • setzen und fortfahren (OK). Daten-Job wählen • Den Job wählen, in dem die Punkte zur Defini- tion der Bezugslinie enthalten sind. OK öffnet den Dialog Bezugslinie. • Bezugslinie definieren Erstelle Linie mit: 2 Punkte setzten •...
  • Seite 83 Punkte in Bezug zur Linie messen Im Punkte messen Dialog Messen drücken, um • den Punkt zu messen.  Sie haben Ihren ersten Punkt in Bezug auf eine Bezugslinie gemessen. Viva GNSS, Applikationen...

  • Seite 84: Anhang A Arbeiten Mit Speichermedien

    Viva GNSS, Arbeiten mit Speichermedien Anhang A Arbeiten mit Speichermedien Formatierung eines Speichermediums Allgemein Bevor Daten darauf gespeichert werden, muß ein Speichermedium formatiert werden, wenn die Karte neu ist oder wenn alle vorhandenen Daten gelöscht werden sollen. Durch eine Formatierung des Speichermediums gehen alle Daten verloren. Bevor Sie formatieren stellen Sie sicher, dass alle wichtigen Daten gesichert wurden.
  • Seite 85 Aus dem Hauptmenü, Allgemein\ Tools\ Spei- • Formatierung eines cher formatieren wählen Speichermediums Schritt-für-Schritt Zu formatierendes Speichermedium: Zu • formatierendes Medium wählen OK drücken, um mit der Formatierung fortzu- • fahren. Ja wählen, um die Formatierung des Speicher- • mediums abzuschließen, ODER Nein wählen um die Formatierung abzubrechen •...

  • Seite 86: Verzeichnisstruktur Des Speichermediums

    Viva GNSS, Arbeiten mit Speichermedien Verzeichnisstruktur des Speichermediums |—— CODE • Codelisten, verschiedene Dateien Verzeichnis- struktur |—— CONFIG • Arbeitsmethodendateien (*.xfg) |—— CONVERT • Formatdateien (*.frt) |—— DATA • ASCII, DXF, LandXML Dateien für Import/Export in/aus Job (*.*) • Protokolle der Applikationen |——...
  • Seite 87 |—— JOB • Job Dateien, verschiedene Dateien. Jeder Job wird in einem eigenem Ordner abgelegt. |—— DOWNLOAD • Verschiedene Dateien, über die Applikation Feld <-> Büro Übertragung heruntergeladen (*.*) |—— GPS • Antennendatei (List.ant) • GSM/Modem Stationsliste (*.fil) • Server Liste (*.fil) |——...

  • Seite 88: Anhang B Systemdateien Installieren

    Viva GNSS, Systemdateien installieren Anhang B Systemdateien installieren Tips und Tricks • Die Installation von Objekten kann einige Zeit in Anspruch nehmen. Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Batterie noch mindestens 75% Kapazität aufweist und entfernen Sie die Batterie nie während dem Lade- vorgang.
  • Seite 89 Aus dem Hauptmenü, wählen Sie Allgemein\ • Installation von Tools\Firmware & Plug-Ins laden Firmware, Applikationen oder Sprachen Schritt-für-Schritt Zu übertragen: Den zu installierenden • Objekttyp wählen. Von: Das Speichermedium wählen, auf dem das • Objekt liegt. App / Firmware / Sprache: Den Namen des •...

  • Seite 90: Leica Geo Office

    Anhang C Leica Geo Office Beschreibung Leica Geo Office (LGO) ist eine PC Software Suite mit standard und fortgeschrittenen Programmen zur Anzeige, Austausch und Management von Daten. Jobs, Codelisten und andere relevante Dateien können vom Instrument oder Spei- chermedium zur Nachbearbeitung in LGO übertragen werden.
  • Seite 91 Drag und drop (ziehen und loslassen) oder kopieren und einfügen Sie das Objekt aus dem linken Verzeichnis in den gewählten Ordner auf der rechten Seite. Alle objektbezogenen Dateien werden in den gewählten Ordner auf der Computer Festplatte kopiert. Viva GNSS, Leica Geo Office...
  • Seite 92 Viva GNSS, Leica Geo Office Schritt Beschreibung Um Dateien in LGO zu importieren, wählen Sie Eingabe / Rohdaten... oder wählen Sie das Symbol aus der Werkzeugleiste. Wählen Sie im Rohdaten einlesen Fenster, aus der Dateien vom Typ: drop-down Liste den zu importierenden Datentyp. Werte sind: •...
  • Seite 93 Im Reiter Allgemein ein bestehendes Projekt aus der Liste wählen. ODER • Ein neues Projekt, mit einem Rechtsklick und Auswahl von Neu... aus dem Kontextmenü, anlegen. Den Button Zuweisen wählen, um die Daten in das gewählte Projekt zu importieren. Viva GNSS, Leica Geo Office...
  • Seite 94 Schweiz, über ein Qualitäts-System, das den interna- tionalen Standards für Qualitäts-Management und Quali- täts-Systeme (ISO Standard 9001) und Umweltmanage- mentsysteme (ISO Standard 14001) entspricht. Mehr Informationen über unser TQM Programm erhalten Sie bei Ihrem Leica Geosystems Händler. Leica Geosystems AG Heinrich-Wild-Straße...
