39
48
39

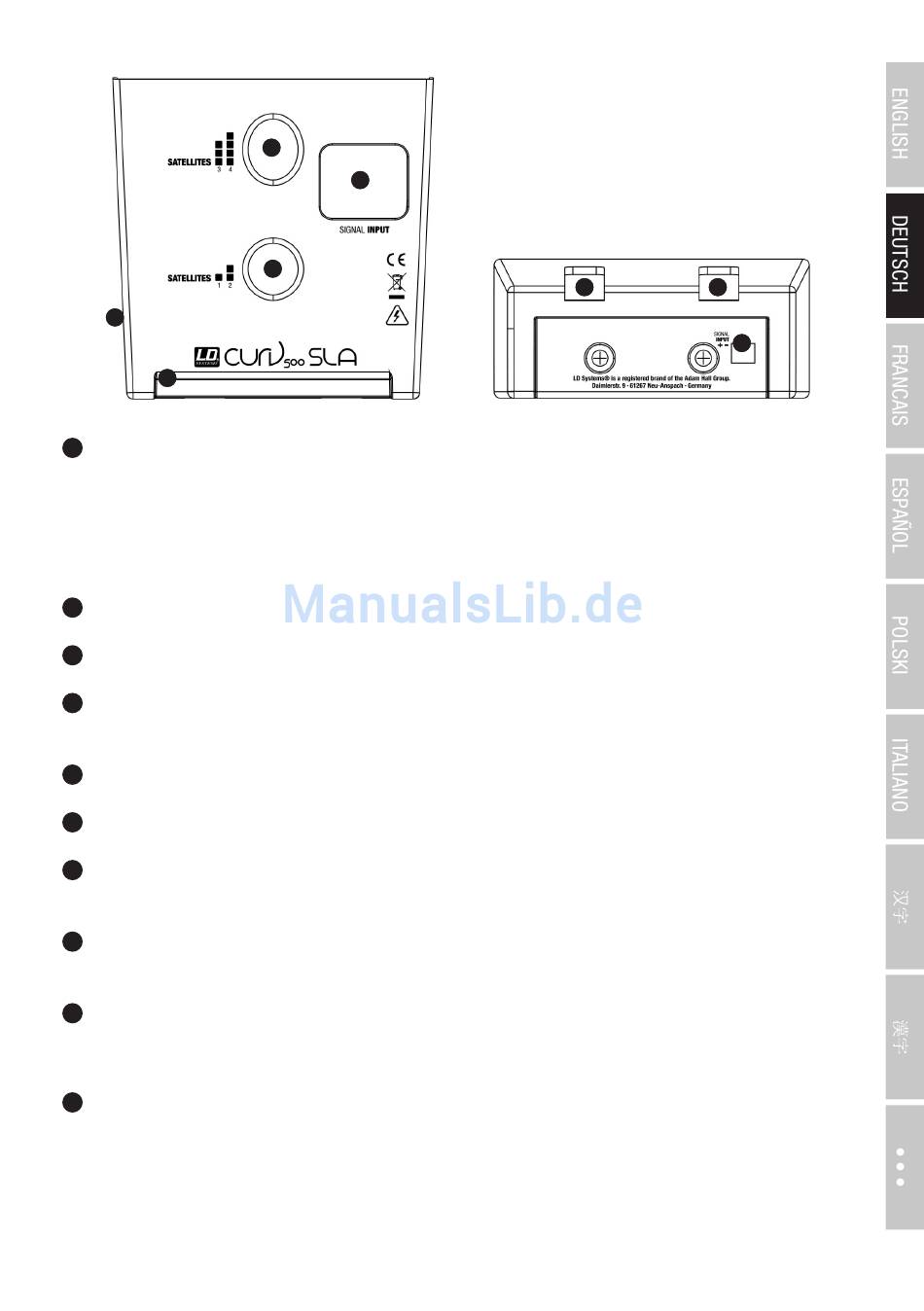

ENTRIEGELUNGSKNOPF
Schieben Sie einen CURV 500
®
Anschlag, während Sie den gefederten Entriegelungsknopf an der Seite des Satelliten drücken. Achten Sie dabei darauf, dass die beiden
Führungsschienen des Satelliten (40) korrekt in die Nuten (41) auf der Oberseite des SmartLink
eingeführt werden, um einen festen Sitz zu gewährleisten und die Verbindung der Kontakte beider Komponenten herzustellen. Lösen Sie nun
den Druck auf den Entriegelungsknopf um ihn wieder in die Ursprungsposition zu bringen und die Verbindung zu verriegeln. Gehen Sie in
der gleichen, zuvor beschriebenen Weise vor, um das System um weitere Satelliten zu erweitern.
40
FÜHRUNGSSCHIENE LD CURV 500 SATELLIT
41
NUTEN SMARTLINK
ADAPTER BZW. LD CURV 500 SATELLIT
®
42
M3 GEWINDE
M3 Gewinde zum Sichern der LD CURV 500
43
VERRIEGELUNGSSYSTEM
44
KONTAKTE
45
SATELLITE 1 / 2
Flansch für 1 bis 2 Satelliten (aufrechte Position).
46
SATELLITE 3 / 4
Flansch für 3 bis 4 Satelliten (nach vorn geneigte Position).
47
INPUT SIGNAL
Speakon-kompatibler Lautsprecher-Eingang. Der Lautsprecher-Eingang INPUT SIGNAL (47) ist mit dem Klemmblock-Anschluß (48) parallel
verkabelt.
48
KLEMMBLOCK-ANSCHLUSS
Klemmblock-Anschluss für die Festinstallation und Desktop-Anwendung (Klemmblock im Lieferumfang). Der Lautsprecher-Eingang INPUT
SIGNAL (47) ist mit dem Klemmblock-Anschluß (48) parallel verkabelt.
46
47
45
Satelliten (LD CURV 500
SAT) von hinten auf den SmartLink
®
Satelliten bei der Festinstallation.
®
41
41
48
Adapter (LD CURV 500
SLA) bis zum
®
®
Adapters, bzw. des unteren Satelliten
®
25
