LD CURV 500 Bedienungsanleitung
Verwandte Anleitungen für LD CURV 500
Inhaltszusammenfassung für LD CURV 500

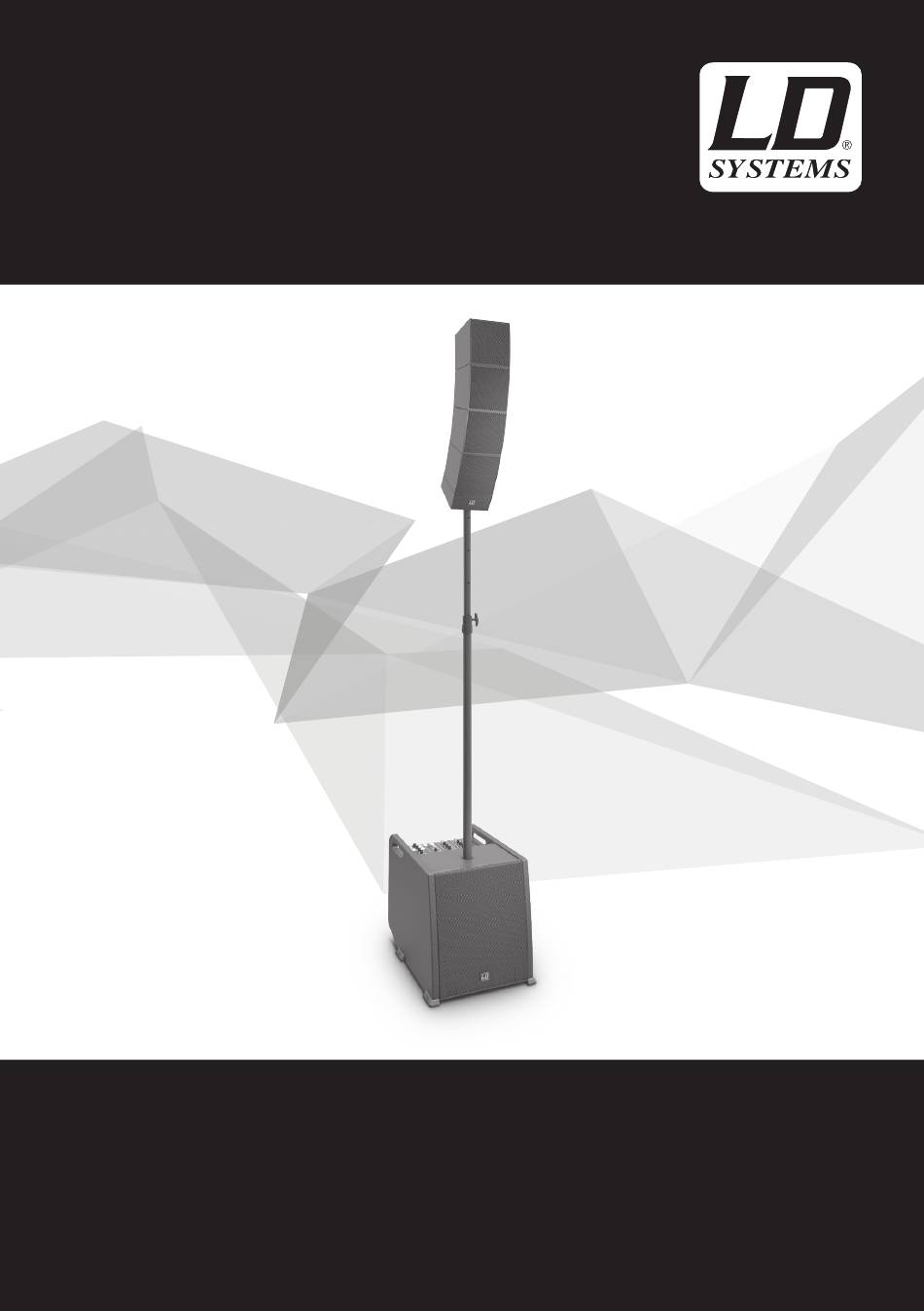

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 CURV 500 ® PORTABLE ARRAY SYSTEM WITH 4-CHANNEL MIXER LDCURV500 SERIES...
-
Seite 2: Inhaltsverzeichnis
INTRODUZIONE AUFBAU INSTALLAZIONE ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 20-25 CONNESSIONI, COMANDO E VISUALIZZAZIONE 76-81 LD CURV 500 SETS, ERWEITERUNGEN UND ZUBEHÖR 26-28 MODELLI, ESTENSIONI E ACCESSORI LD CURV 500 81-84 ® ® TECHNISCHE DATEN 29-30 SPECIFICHE 85-86 HERSTELLERERKLÄRUNGEN DICHIARAZIONI DEL PRODUTTORE... -
Seite 17: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 18: Einführung
. Combo- und speakON-kompatible ® Buchsen bieten umfangreiche Anschlussmöglichkeiten, dazu besitzt der Subwoofer 4 digitale System-Presets, einen M20-Gewindeflansch und 3 ergonomische Tragegriffe. In 3 Sets für den mobilen und fixen Einsatz erhältlich, zeichnet sich die bequeme Gesamtlösung CURV 500 durch ®... -
Seite 19: Aufbau
Kante auf. Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als letztes Gerät ein und als erstes Gerät aus. AUFBAU Um eine Vielzahl verschiedener Konfigurationsmöglichkeiten zu ermöglichen, ist das LD Systems CURV 500 Array-System modular aufgebaut. ®... -
Seite 20: Anschlüsse, Bedien- Und Anzeigeelemente
PS Power Set (Stereo) eingesetzt, bringen Sie den Schalter MONO / STEREO (26) in die nicht heruntergedrückte ® Position STEREO. Ein anliegendes Stereo Audio-Signal wird in Stereo ausgegeben. Letzteres gilt auch bei der Verwendung des LD CURV AVS Stereo A/V Sets (Schalter 26 -> STEREO). -
Seite 21: Netzbuchse Und Sicherungshalter
ES Entertainer Sets als Mono-Set, ® verwenden Sie den Satelliten-Ausgang LEFT für die Ansteuerung der LD CURV 500 Satelliten und der Schalter MONO / STEREO (26) auf dem Mischpult-Bedienfeld muss heruntergedrückt sein (MONO). Wird das LD CURV 500 ES Entertainer Set als Stereo-Set (Aufstellung von je 2 ®... -
Seite 22: Aux Input
Das Mischpult des LD CURV 500 Array Systems ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines anderen ® Bluetooth-Geräts (z.B. Smartphone) auf den LD CURV 500 Lautsprechern wiedergegeben werden können (maximale Entfernung zwischen ® beiden Geräten ca. 10 Meter). Ist kein Bluetooth-Gerät mit der internen Bluetooth-Einheit verbunden, blinkt die blaue Bluetooth-LED ca. alle 3 Sekunden zweimal kurz, während der Kopplungsbereitschaft blinkt die LED rythmisch ca. - Seite 23 ® Einstellungen entsprechend angepasst werden, um eine homogene Klangabstrahlung für alle vier Variationen zu erzielen (Equalizer-Einstellungen und Anpassung des Bass-Pegels). Stellen Sie den Drehgeber auf die Zahl 1, wenn Sie lediglich einen Satelliten in dem LD CURV 500 System ®...
-
Seite 24: System In Curv
PES Power Erweiterungs Set zur Errichtung eines Stereo-Beschallungssystems, bringen Sie den ® Schalter MONO / STEREO (26) in die nicht heruntergedrückte Position STEREO. Liegt ein Stereo-Signal an INPUT LINE 3 / 4 des LD CURV ® S Subwoofers an, wird das Audio-Signal nun in Stereo ausgegeben. - Seite 25 Weise vor, um das System um weitere Satelliten zu erweitern. FÜHRUNGSSCHIENE LD CURV 500 SATELLIT NUTEN SMARTLINK ADAPTER BZW. LD CURV 500 SATELLIT ® M3 GEWINDE M3 Gewinde zum Sichern der LD CURV 500 Satelliten bei der Festinstallation. ® VERRIEGELUNGSSYSTEM KONTAKTE SATELLITE 1 / 2 Flansch für 1 bis 2 Satelliten (aufrechte Position).
-
Seite 26: Ld Curv 500 ® Sets, Erweiterungen Und Zubehör
LD CURV 500 SETS, ERWEITERUNGEN UND ZUBEHÖR ® LD CURV 500 ® Set enthält: 1x LD CURV 500 S Subwoofer ® 1x LD CURV 500 DB Distanzstange ® 1x LD CURV 500 SLA SmartLink Adapter ® ® 4x LD CURV 500 SAT Satellit ®... - Seite 27 LD CURV 500 PES(W) ® Set enthält: 1x LD CURV 500 SE Subwoofer-Erweiterung ® 1x LD CURV 500 DB Distanzstange ® 1x LD CURV 500 SLA SmartLink Adapter ® ® 4x LD CURV 500 SAT Satellit ® 1x LD CURV 500 CABLE3 5-Pol XLR Systemkabel (10 m) ®...
- Seite 28 Transport-Trolley für CURV 500 Subwoofer ® LD CURV 500 ® Deckenmontagehalterung für CURV 500 Satelliten ® LD CURV 500 WMB(W) ® Wandmontagehalterung für CURV 500 Satelliten ® LD CURV 500 ® Trussmontageadapter für CURV 500 Satelliten (Trussklemme nicht im Lieferumfang enthalten)
-
Seite 29: Technische Daten
TECHNISCHE DATEN Modellbezeichnung CURV500ES CURV500AVS CURV500PS Typ: Mobiles Array-System – Entertainer-Set Mobiles Array-System – AV-Set Mobiles Array-System – Power-Set Nennleistung (RMS): 460 W 380 W 920 W Anzahl Satelliten: Anzahl Adapter: Anzahl Subwoofer: Max. Dauerschalldruck (SPL): 122 dB 116 dB 128 dB Max. -
Seite 30: Herstellererklärungen
Luftfeuchtigkeit: 10% – 70% rel. (nicht kondensierend) Abmessungen Subwoofer 325 x 383 x 491 mm (B x H x T): Abmessungen Satellit 122 x 122 x 122 mm (B x H x T): Abmessungen Smart- 122 x 57 x 122 mm Link -Adapter (B x H x T): ®... -
Seite 115: Configuration Examples
CONFIGURATION EXAMPLES / KONFIGURATIONSBEISPIELE / EXEMPLES DE CONFIGURATION / EJEMPLOS DE CONFIGURACIÓN / PRZYKŁADY KONFIGURACJI / ESEMPI DI CONFIGURAZIONE / 设置示例 / 設定範例 LD CURV 500 ES (Mono) ® LD CURV 500 PS (Stereo) ® LDCURV500S LDCURV500SE... - Seite 116 LD CURV 500 ES + LD CURV 500 STS (Stereo) ® ® LD CURV 500 AVS (Stereo) ® LD CURV 500 ES + LD CURV 500 STS + 2x LD CURV 500 ® ® ®...
- Seite 120 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 04...
